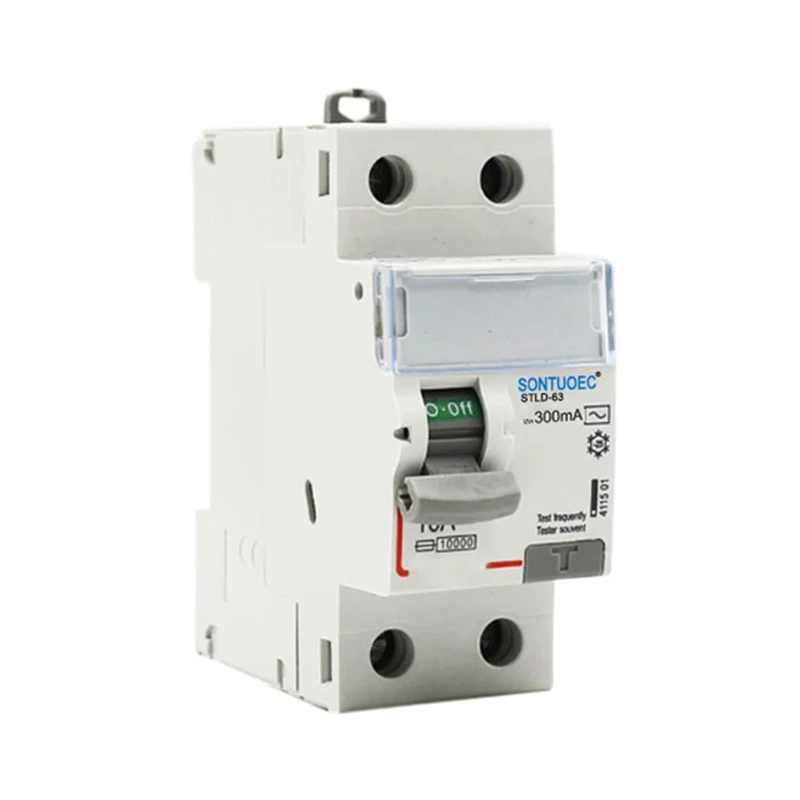

2p 63a / 30mA RCD AC වර්ගය

2p 63A / 30mA RCD AC AC වර්ගයේ මෙහෙයුම් මූලධර්මය පදනම් වී ඇත්තේ අවශේෂ වත්මන් ට්රාන්ස්ෆෝමරය මත ය. අසමතුලිත වත්මන් (I.E. කාන්දු වේ) විද්යුත් පද්ධතියක සිදු වූ විට, අවශේෂ වර්තමාන ට්රාන්ස්ෆෝමරය මෙම අසම ප්රසංගය හඳුනාගෙන කාන්දුවීම් ධාරාවට සමානුපාතිකව චුම්බක ප්රවාහයක් ජනනය කරයි. මෙම චුම්බක ප්රවාහය RCD හි අභ්යන්තර මුදා හැරීමේ යාන්ත්රණය අවුලුවන අතර RCD ඉක්මනින් විදුලිබල සැපයුම ඉක්මනින් කපා දැමීය.

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය:	විද්යුත් චුම්බක වර්ගය; ඉලෙක්ට්රොනික වර්ගය
සම්මත	IEC 61008-1
අවශේෂ වර්තමාන ලක්ෂණ:	සහ, සහ

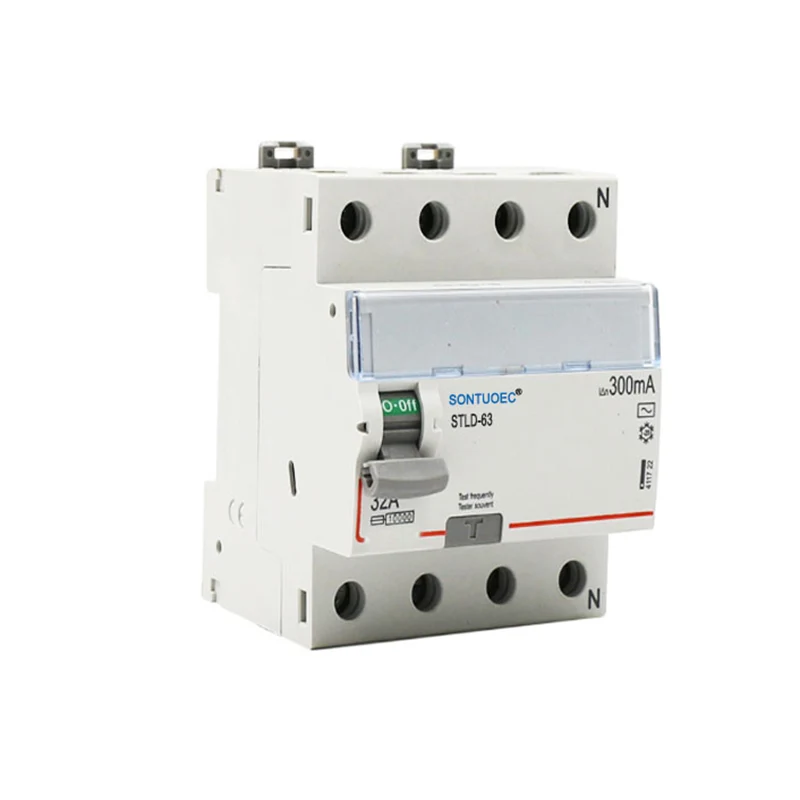

ධ්රැවය නැත:	2p, 4p
ශ්රේණිගත ධාරාව:	16A, 25A, 32a, 40A, 63a;
ශ්රේණිගත වෝල්ටීයතාව:	230 / 400V ac
ශ්රේණිගත සංඛ්යාතය:	50 / 60hz
ශ්රේණිගත කළ අවශේෂ මෙහෙයුම් ධාරාව iΔ:	10ma, 30ma, 100ma, 300ma, 500ma
ශ්රේණිගත කළ අවශේෂ නොවන මෙහෙයුම් ව්යාපාරය I ΔNO:	≤0.5iN
ශ්රේණිගත කරන ලද කොන්දේසි සහිත කෙටි පරිපථ වත්මන් INC:	6000 ඒ
ශ්රේණිගත කළ කොන්දේසි සහිත අවශේෂ කෙටි පරිපථයක් වත්මන් iΔC:	6000 ඒ
වටි කාලසීමාව:	ක්ෂණික thingsing0.11ec
ඉතිරිව ඇති වත්මන් පරාසය:	0.5iN ~ iΔ
විද්යුත් යාන්ත්රික විඳදරාගැනීම:	4000 චක්ර
සවි කිරීමේ ව්යවර්ථය:	2.0nm
සම්බන්ධතා පර්යන්තය:	කලම්පයක් සහිත පර්යන්ත කුළුණ පර්යන්තය ඉස්කුරුප්පු කරන්න

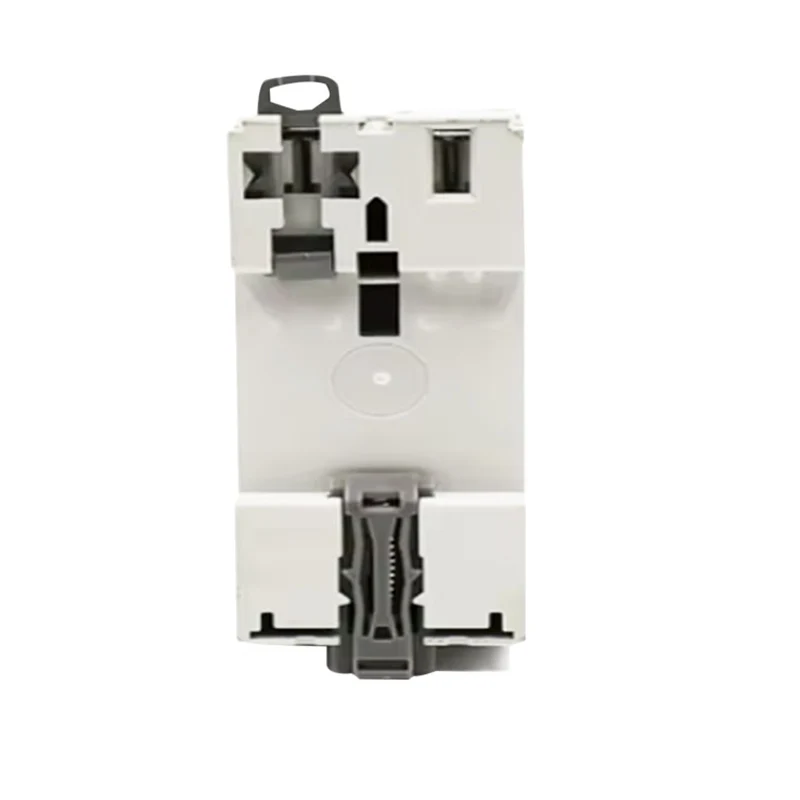

ස්ථාපනය:	සෙම්ප්රති 35 ඩින් රේස් සවි කිරීම

මූලික සංකල්පය

 2p: මෙම RCD (අවශේෂ වත්මන් උපාංගය) යනු බයිපෝල ස්විචයක් වන බව පෙන්නුම් කරයි, එය එකවර පේළි දෙකක් පාලනය කළ හැකිය. මෙම සැලසුම සාමාන්යයෙන් භාවිතා කරන්නේ අදියර සහ ශුන්ය රේඛා එකවරම එකවරම කපා දැමිය යුතු අතර, කාන්දු වීම හෝ දෝෂයක් ඇතිවීම, විද්යුත් චාරිකාව හෝ විදුලි ගිනි වැනි ආරක්ෂක අනතුරු වළක්වා ගැනීම සඳහා පරිපථය සම්පූර්ණයෙන්ම කපා දැමිය හැකි බව සහතික කිරීම සඳහා ය.

 63a: AMCD 63 AMPS හි ශ්රේණිගත කර ඇති බව පෙන්නුම් කරයි. ශ්රේණිගත ධාරාව යනු අධික උනුසුම් වීම හෝ හානියක් නොකර RCD විසින් අඛණ්ඩව කරගෙන යා හැකි උපරිම වත්මන් අගයයි. ප්රායෝගික යෙදුම් වලදී, විදුලි පද්ධතියේ බර අනුව සුදුසු ශ්රේණිගත ධාරාව තෝරා ගත යුතුය.

 30ma: මෙම RCD හි කාන්දු වීමේ ක්රියාව 30 ma වේ. කාන්දු වන ක්රියාව වර්තමානයේ RCD විසින් කාන්දු වන ධාරාව හඳුනාගෙන ක්රියාවක් කරන ලද අවම වශයෙන් වත්මන් අගය වේ. විදුලි පද්ධතියේ කාන්දු වීම මෙම වටිනාකම ඉක්මවා යන විට, පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සහ විදුලි ගිනි වැනි අනතුරු වැළැක්වීම සඳහා RCD විසින් විදුලිබල සැපයුම ඉක්මනින් කපා දමනු ඇත.

Rc rcd: අවශේෂ වත්මන් උපාංගය යනු විදුලි පද්ධතියක අවශේෂ ධාරාව (I.E. කාන්දු වීම) හඳුනාගෙන විදුලිබල සැපයුම කපා හැරීම සඳහා භාවිතා කරන විද්යුත් ආරක්ෂණ උපකරණයකි. විදුලි උපකරණ හා පිරිස් සඳහා පුළුල් ආරක්ෂාවක් සැපයීම සඳහා එය විවිධ අඩු වෝල්ටීයතා විදුලි පද්ධතිවල බහුලව භාවිතා වේ.

Acc වර්ගය: මෙම RCD ප්රත්යාවර්ත ධාරිතා පද්ධති (AC) පද්ධති සඳහා සුදුසු බව පෙන්නුම් කරයි. ප්රත්යාවර්ත ධාරාව (ඒසී) විදුලිය සම්ප්රේෂණය කිරීමේ පොදු ක්රමයක් වන අතර සෘජු වත්මන් (ඩීසී) හා සසඳන විට වෝල්ටීයතාවයේ සහ වර්තමාන වෝල්ටීයත්වයේ වරප්රසාද වෙනස්වීම් මගින් සංලක්ෂිත වේ. එබැවින්, RCD එකක් තෝරාගැනීමේදී, විදුලි පද්ධතිය (AC හෝ DC) මත පදනම්ව සුදුසු ආකෘතිය තෝරා ගත යුතුය.

1. පෘථිවියේ වරදක් / කාන්දු වීම සහ හුදකලා වීමේ ක්රියාකාරිත්වය සමඟ ආරක්ෂාව සැපයීම

2. කෙටි පරිපථ ධාරාව ධාරිතාවයට ඔරොත්තු දෙන

3. පර්යන්තයට සහ පින් / ෆෝක් වර්ගයේ බස්බාර් සම්බන්ධතාවය වෙත අයදුම් කිරීම

4. ඇඟිල්ල ආරක්ෂිත සම්බන්ධතා පර්යන්ත වලින් සමන්විත වේ

5. පෘථිවිය වැරදියි / කාන්දු වීම සිදු වූ විට, ශ්රේණිගත සංවේදීතාව ඉක්මවා යන විට පරිපථය විසන්ධි කරන්න

6. බල සැපයුම සහ රේඛීය වෝල්ටීයතාවයේින්ද සහ බාහිර ඇඟිලි ගැසීම්, වෝල්ටීයතා උච්චාවචනයන්ගෙන් නොමිලේ. ---------- විශාල ප්රමාණයේ සම්බන්ධතා කම්බි (35mm සම්බන්ධතා කේබලය)

2P 63A/30mA RCD AC Type
