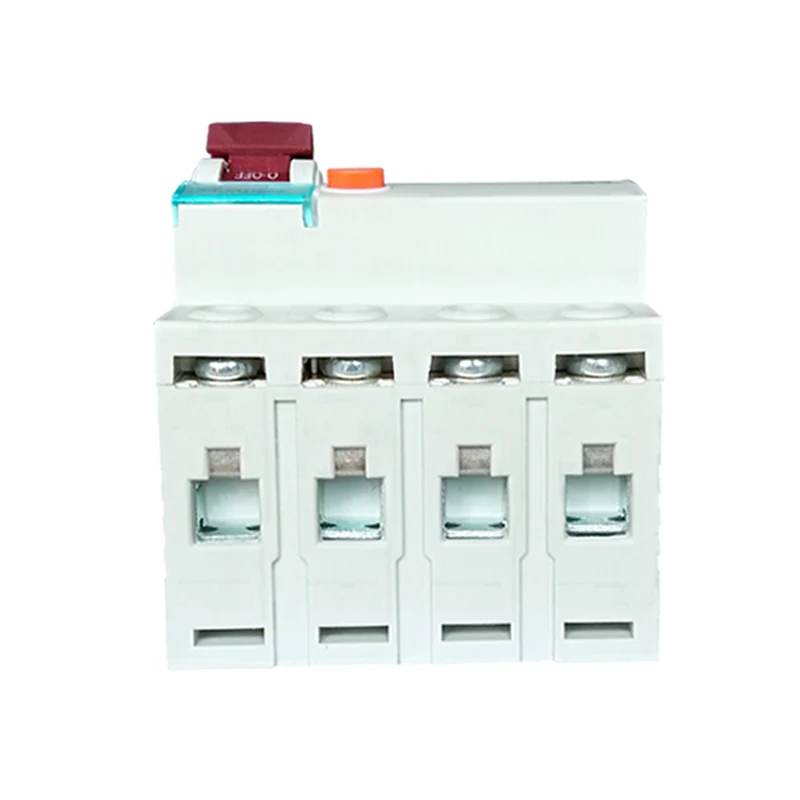

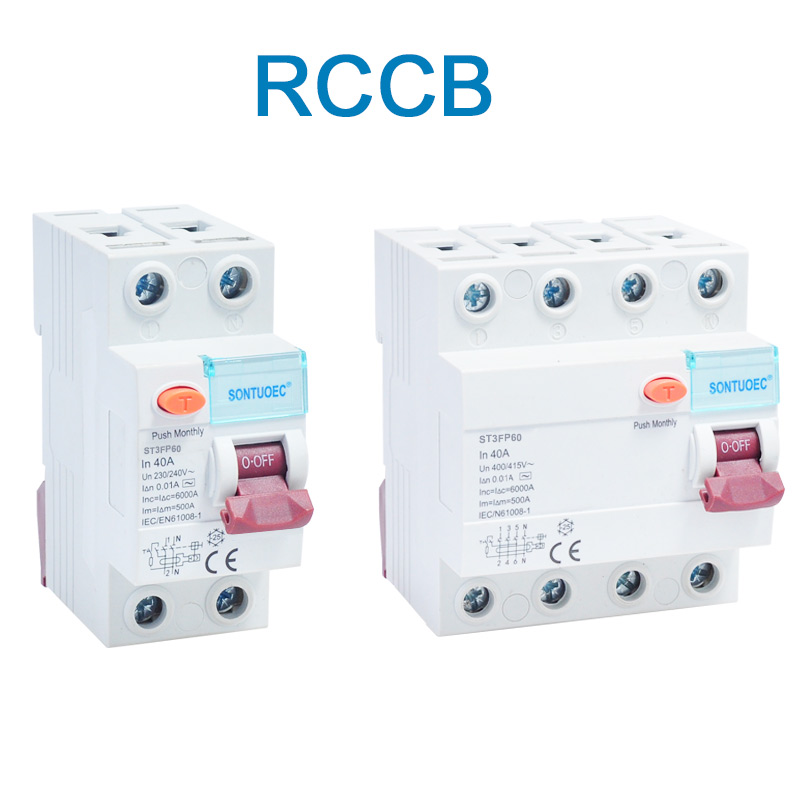

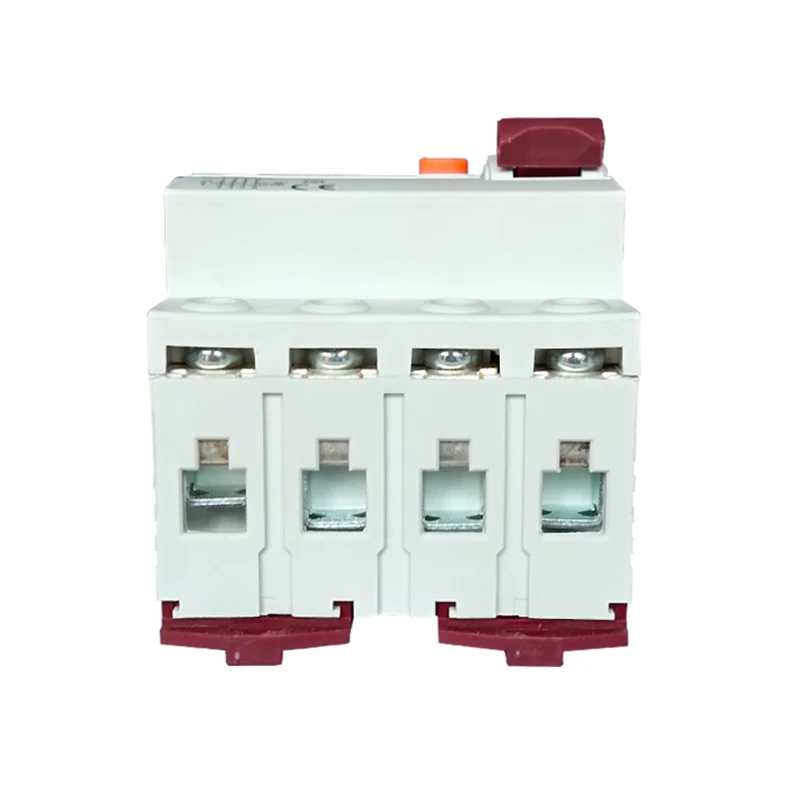

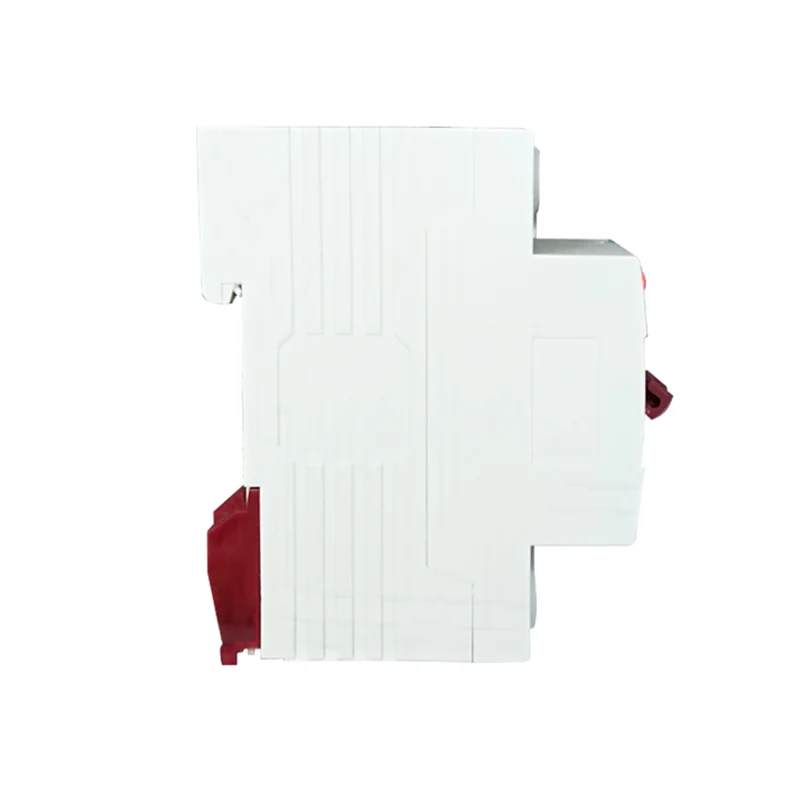

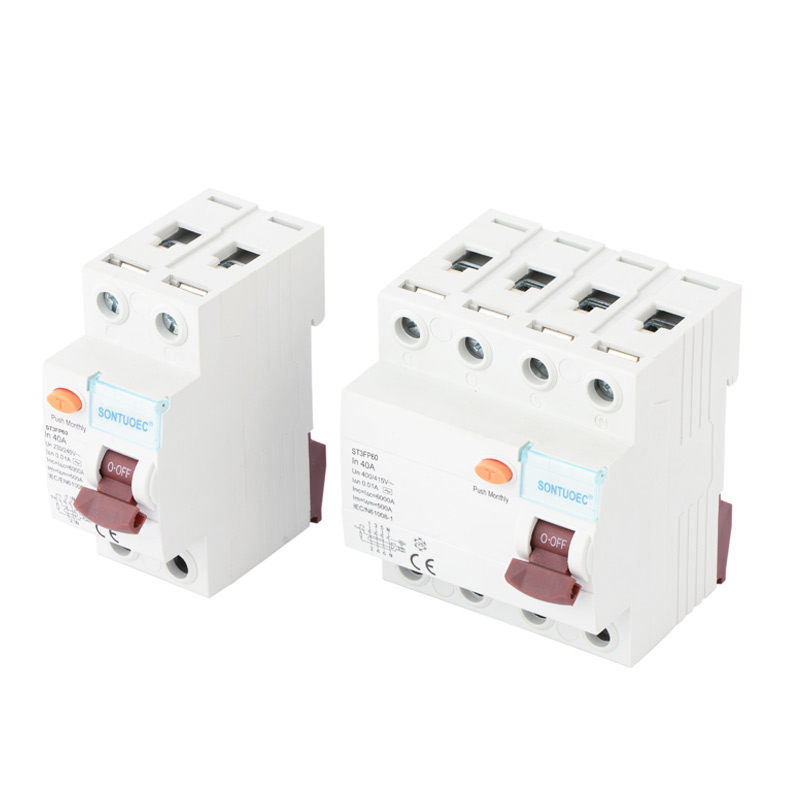

4p 40a / 10ma අවශේෂ වර්තමාන පරිපථ කඩනය

4p 40A / 10MA හි අවශේෂයේ වත්මන් පරිපථ කඩනය පොලු 4 ක් (I., 3-අදියර ගින්නක් සහ ශුන්ය හා වයර්) යනු පරිපථයේ ඉතිරිව ඇති ධාරාව ස්වයංක්රීයව මිලකට මිලකට හෝ ඊට වැඩි වීමක් ලෙස හඳුනාගත හැකිය. විද්යුත් ගිනි හා විදුලි අවධරුවන් වැළැක්වීම සහ පුද්ගලික හා උපකරණ ආරක්ෂාව ආරක්ෂා කිරීම වැළැක්වීම සඳහා උපාංගය ප්රධාන වශයෙන් භාවිතා වේ.

ආකෘතිය:ST3FP60

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය:	St3fp60
සම්මත	IEC61008-1
අවශේෂ වර්තමාන ලක්ෂණ:	සහ, සහ
ධ්රැවය නැත:	2p, 4p
ශ්රේණිගත ධාරාව:	16A, 25A, 32a, 40A, 63a;
ශ්රේණිගත වෝල්ටීයතාව:	230 / 400V ac
ශ්රේණිගත සංඛ්යාතය:	50 / 60hz
ශ්රේණිගත කළ අවශේෂ මෙහෙයුම් ධාරාව iΔ:	10ma, 30ma, 100ma, 300ma, 500ma
ශ්රේණිගත කළ අවශේෂ නොවන මෙහෙයුම් ව්යාපාරය I ΔNO:	≤0.5iN
ශ්රේණිගත කරන ලද කොන්දේසි සහිත කෙටි පරිපථ වත්මන් INC:	6000 ඒ
ශ්රේණිගත කළ කොන්දේසි සහිත අවශේෂ කෙටි පරිපථයක් වත්මන් iΔC:	6000 ඒ
වටි කාලසීමාව:	ක්ෂණික thingsing0.11ec
ඉතිරිව ඇති වත්මන් පරාසය:	0.5iN ~ iΔ
විද්යුත් යාන්ත්රික විඳදරාගැනීම:	4000 චක්ර
සවි කිරීමේ ව්යවර්ථය:	2.0nm
සම්බන්ධතා පර්යන්තය:	කලම්පයක් සහිත පර්යන්ත කුළුණ පර්යන්තය ඉස්කුරුප්පු කරන්න
ස්ථාපනය:	සෙම්ප්රති 35 ඩින් රේස් සවි කිරීම

මෙහෙයුම් මූලධර්මය

මෙම පරිපථ කඩනයෙහි මෙහෙයුම් මූලධර්මය පදනම් වන්නේ වර්තමාන ශේෂ මූලධර්මය මත ය. සාමාන්ය තත්වයන් යටතේ, ධාරාව ඇතුළු වන අතර පරිපථයෙන් පිටවීම බරක් හරහා ගමන් කරන රේඛාවකට සමාන විය යුතුය. කෙසේ වෙතත්, පේළියේ පරිවාරක දෝෂයක් ඇති විට හෝ මිනිසෙකු පරිපථය සමඟ සම්බන්ධ වන විට, මෙය වත්මන් කාන්දු වීමකට තුඩු දිය හැකි අතර, ධාරා අසමතුලිතතාවයට හේතු වේ. මෙම අවස්ථාවෙහිදී, පරිපථ කඩනය තුළ ඇති වත්මන් ට්රාන්ස්ෆෝමරය මෙම අසමගිය මෙම ධාරාව හඳුනාගෙන එය විදුලි සං .ාවක් බවට පරිවර්තනය කරනු ඇත. විද්යුත් පරිපථය මෙම සං signal ාව පුළුල් කිරීම, සංසන්දනය කිරීම සහ සැකසීම, සිග්නලය පෙර සැකසූ එළිපත්ත සසඳන විට, අපිරිසිදු වත්මන් මිලිටීපීඑස් වෙත ළඟා වූ විට, පරිපථ කඩනය කිරීම ඉක්මනින් පරිපථය කපා දමනු ඇත.

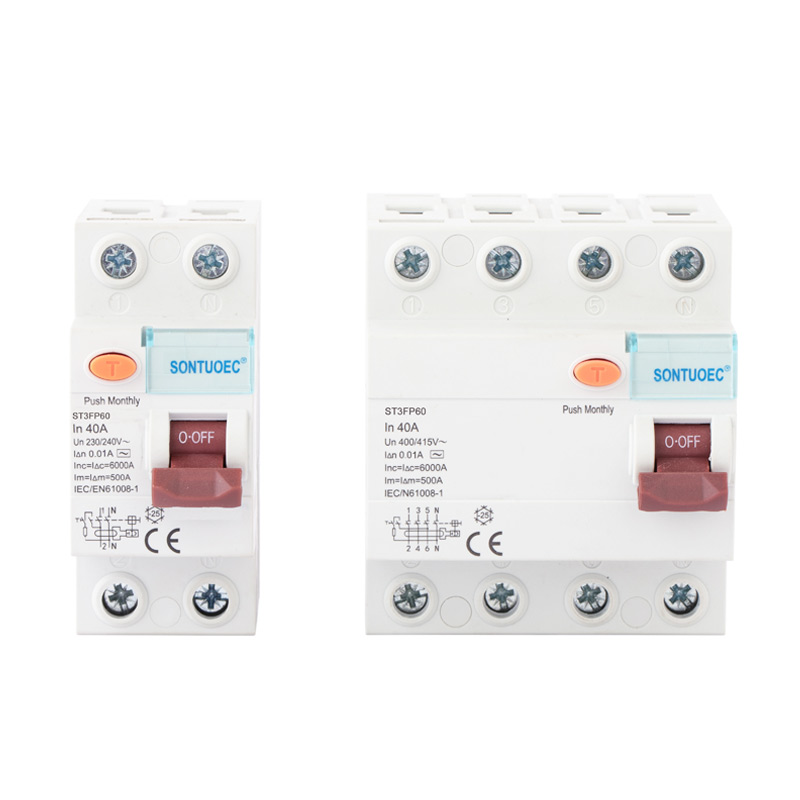

4P 40A/10mA Residual Current Circuit Breaker

ප්රධාන ලක්ෂණ

ඉහළ සංවේදීතාව: විදුලි ගින්න සහ විදුලි කම්පන අනතුරු වැළැක්වීම සඳහා කුඩා කාන්දු වීම (10 MA) හඳුනා ගැනීමට සහ පරිපථය කපා දැමිය හැකිය.

වේගවත් ප්රතිචාරය: කාන්දුව ධාරාව අනාවරණය වූ පසු, පරිපථ කඩනය ඉතා කෙටි කාලයක් තුළ පරිපථය කපා දමනු ඇත (සාමාන්යයෙන් මිලි තත්පර දස දහස් ගණනක් තුළ).

බහුකාර්යතාව: මූලික කාන්දු වීමේ ආරක්ෂණ ශ්රිතයට අමතරව, පරිපථ කඩනය සඳහා අතිරික්තයක් ඇති විය හැකිය.

ස්ථාපනය කිරීමට සහ නඩත්තු කිරීම පහසුය: එය සාමාන්යයෙන් මොඩියුලීයිතකරණය භාවිතා කරන අතර එය ස්ථාපනය කිරීම හා විසුරුවා හැරීම පහසුය. මේ අතර, එහි සරල අභ්යන්තර ව්යුහය නඩත්තු කිරීම හා නැවත සකස් කිරීම පහසු කරයි.
