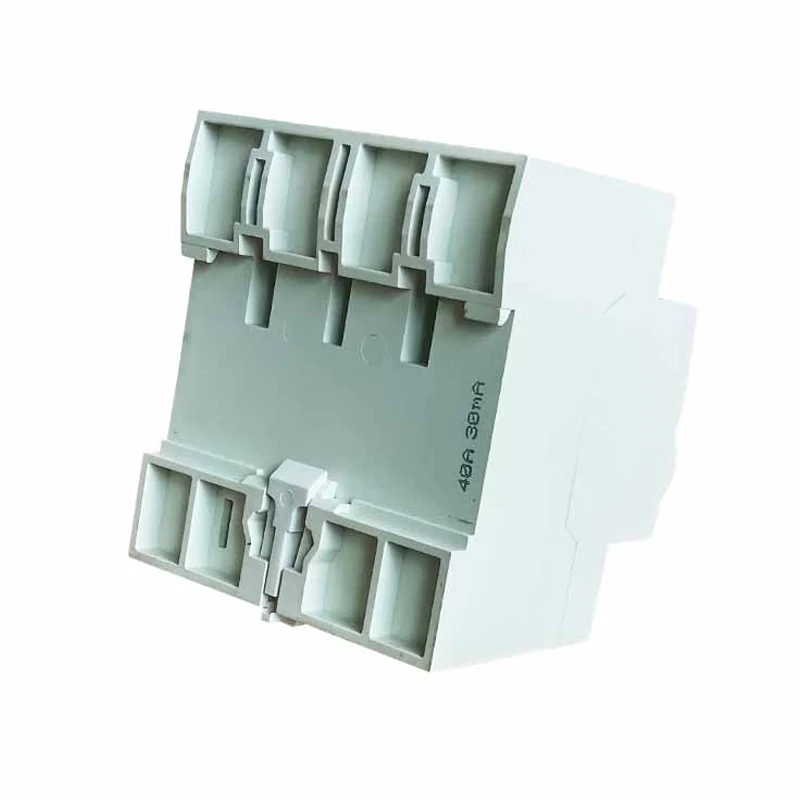

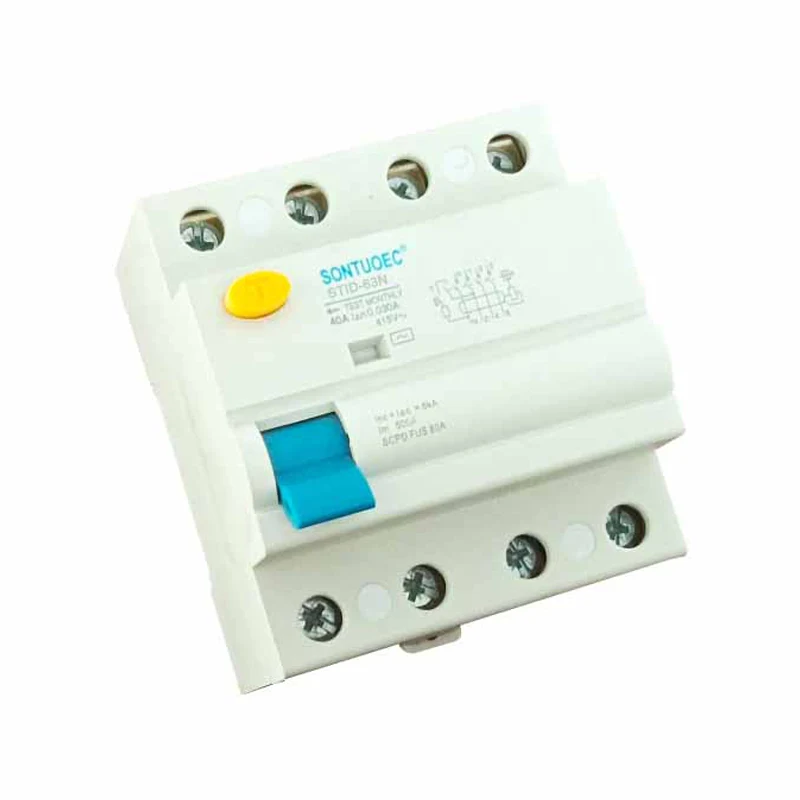

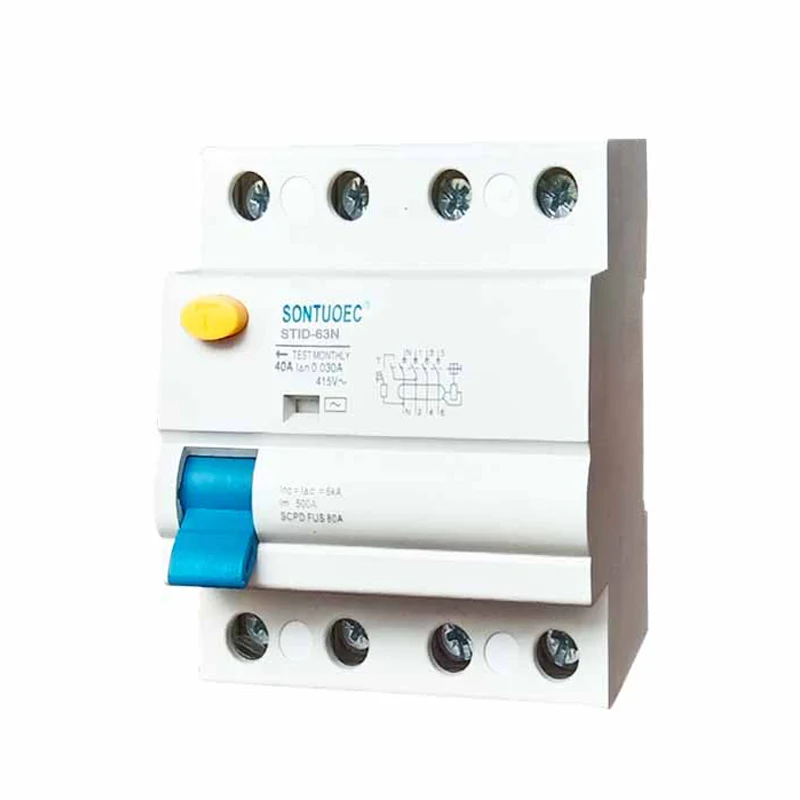

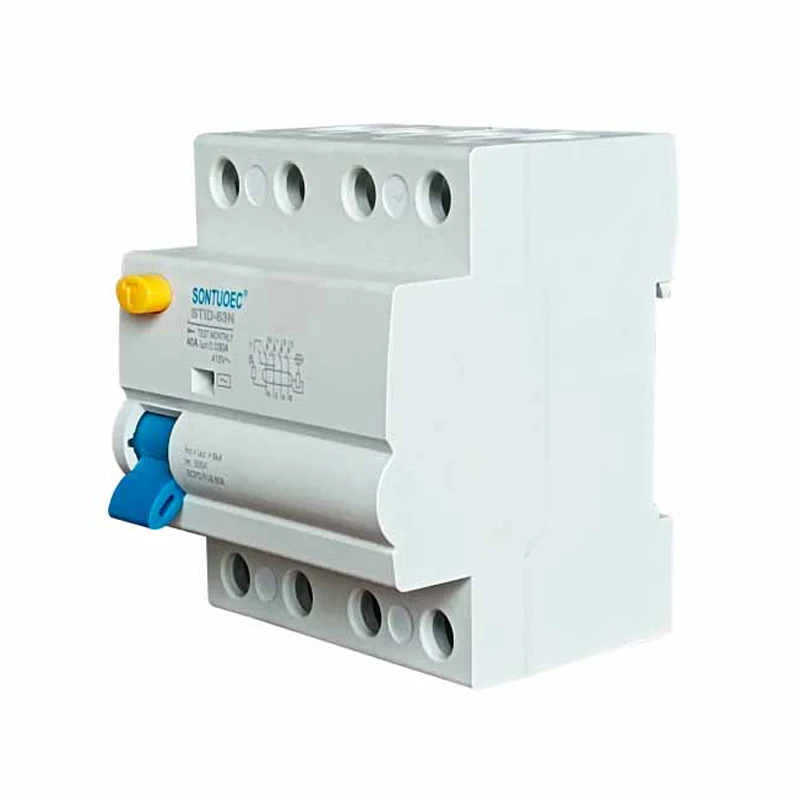

63A / 100ma අවශේෂ වර්තමාන පරිපථ කඩනය RCCB

63 ඒ / 100MA අවශේෂ වත්මන් පරිපථ කඩනය කරන්න සාමාන්ය මෙහෙයුම් ධාරාව, පිරිස් විදුලි කම්පනය හෝ බිම් දෝෂයන් හැර, RCCB හි ප්රධාන කාර්යය, එමඟින් පෙර සැකසූ වටිනාකම ඉක්මවා යාම, එමඟින් විදුලි කම්පන අනතුරු සහ විදුලි වෙඩි වළක්වන විට.

ආකෘතිය:STID-63N

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ප්රමිතිය:	IEC 61008-1
ආකෘතිය:	ලකුණ -63n
අවශේෂ වර්තමාන ලක්ෂණ:	සහ, සහ

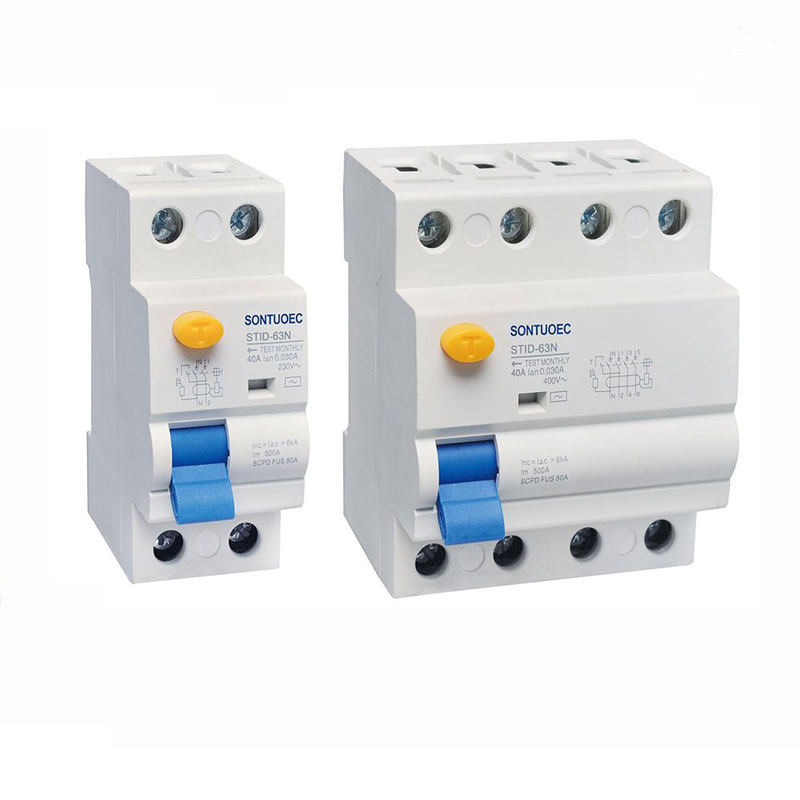

ධ්රැවය නැත:	2p, 4p
ශ්රේණිගත ධාරාව:	16A, 25A, 32a, 40A, 63a;
ශ්රේණිගත වෝල්ටීයතාව:	230 / 400V ac
ශ්රේණිගත සංඛ්යාතය:	50 / 60hz
ශ්රේණිගත කළ අවශේෂ මෙහෙයුම් ධාරාව iΔ:	10ma, 30ma, 100ma, 300ma, 500ma
ශ්රේණිගත කළ අවශේෂ නොවන මෙහෙයුම් ව්යාපාරය I ΔNO:	≤0.5iN
ශ්රේණිගත කරන ලද කොන්දේසි සහිත කෙටි පරිපථ වත්මන් INC:	6000 ඒ
ශ්රේණිගත කළ කොන්දේසි සහිත අවශේෂ කෙටි පරිපථයක් වත්මන් iΔC:	6000 ඒ
වටි කාලසීමාව:	ක්ෂණික thingsing0.11ec
ඉතිරිව ඇති වත්මන් පරාසය:	0.5iN ~ iΔ
විද්යුත් යාන්ත්රික විඳදරාගැනීම:	4000 චක්ර
සවි කිරීමේ ව්යවර්ථය:	2.0nm

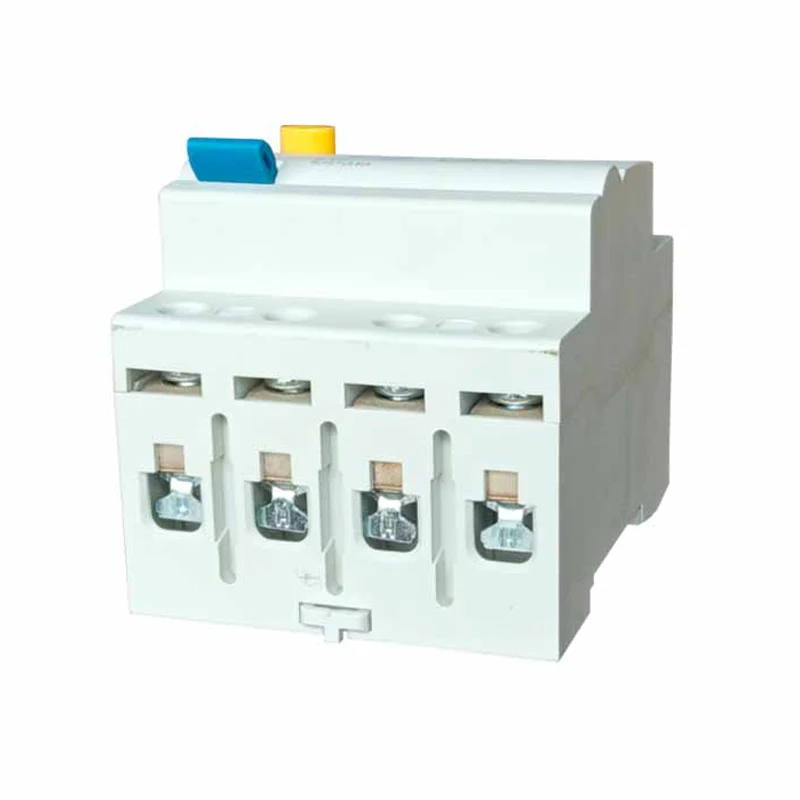

සම්බන්ධතා පර්යන්තය:	කලම්පයක් සහිත පර්යන්ත කුළුණ පර්යන්තය ඉස්කුරුප්පු කරන්න
ස්ථාපනය:	සෙම්ප්රති 35 ඩින් රේස් සවි කිරීම

මෙහෙයුම් මූලධර්මය

RCCB හි මෙහෙයුම් මූලධර්මය පදනම් වී ඇත්තේ විද්යුත් චුම්භක ප්රේරණය සහ වර්තමාන ශේෂයේ මූලධර්ම මත ය. ට්රාන්ස්ෆෝමරය හරහා පරිපථයේ ඉතිරිව ඇති අවශේෂ ධාරාව පසුකර යන විට, ට්රාන්ස්ෆෝමරය අනුරූප චුම්භක ප්රවාහයක් ජනනය කරයි. මෙම චුම්බක ප්රවාහය විදුලි සං signal ාවක් බවට පරිවර්තනය කර විද්යුත් පරිපථයකින් ක්රියාවට නංවයි. සැකසූ විදුලි සං signal ාව පෙර සැකසූ එළිපත්තකට ළඟා වූ විට, RCCB විසින් රචිත යාන්ත්රණය ක්රියාත්මක කිරීම සඳහා මුදා හැරීමේ යාන්ත්රණය අවුලුවන අතර, පරිපථ කඩනය කිරීම සඳහා පරිපථය ඉක්මනින් කපා දැමීම.

ප්රධාන ලක්ෂණ

ඉහළ සංවේදීතාව: RCCB සාමාන්යයෙන් කුඩා අවශේෂ ධාරාවන් හඳුනා ගැනීමට හැකියාව ඇත, සාමාන්යයෙන් 30mA ට වඩා අඩු (නිශ්චිත අගය නිෂ්පාදන පිරිවිතර මත රඳා පවතී), එය විද්යුත් චක්රථාපන අනතුරු සිදුවීමට පෙර පරිපථ කපා හැරීමට උපකාරී වේ.

වේගවත් ප්රතිචාරය: RCCB විසින් මිලි තත්පර කිහිපයක් ඇතුළත, අවශේෂ ධාරාව හඳුනා ගැනීමෙන් පසුව මිලි තත්පර කිහිපයක් ඇතුළත පරිපථය කපා දැමිය හැකි අතර එය විදුලි කම්පන අනතුරු සහ විදුලි ගිනි පැතිරීම effectively ලදායී ලෙස වළක්වයි.

ආරක්ෂිත සහ විශ්වාසදායක: RCCB උසස් විශ්වසනීයත්වය සහ ස්ථාවරත්වය සහිතව උසස් විද්යුත් සංරචක සහ විසන්ධි කිරීමේ යාන්ත්රණය අනුගමනය කරයි. ඒ අතරම, එය පරිපථ හා උපකරණවල ආරක්ෂාව සම්පූර්ණයෙන් ආරක්ෂා කළ හැකි අධි බර සහ කෙටි පරිපථ ආරක්ෂණ කාර්යයන් ද ඇත.

ස්ථාපනය කිරීම පහසුය: RCCB සාමාන්යයෙන් මොඩියුලර් සැලසුම්, සංයුක්ත ව්යුහය සහ ස්ථාපනය කිරීමට පහසු කරයි. සාමාන්ය නඩත්තු හා පරීක්ෂා කිරීම සඳහා සම්බන්ධතා සහ ප්රතිස්ථාපනය කිරීම පහසුවෙන් පරීක්ෂා කර ප්රතිස්ථාපනය කිරීම ද තිබේ.

යෙදුම් අවස්ථා

63 ඒ / 100MA අවශේෂ වර්තමාන පරිපථ කඩනය කරන්න RCCB විදුලි ආරක්ෂණය අවශ්ය වන නමුත් ඒවාට පමණක් සීමා නොවී:

නේවාසික හා වාණිජ ගොඩනැගිලි: විදුලි කම්පන අනතුරු හා විදුලි අනතුරු වලට එරෙහිව විදුලි උපකරණ සහ පෞද්ගලික ආරක්ෂාව සඳහා විද්යුත් ආරක්ෂාව සහ පෞද්ගලික ආරක්ෂාව සඳහා. නිවෙස්වල, HCCB සාමාන්යයෙන් නිවාස පරිපථ සඳහා ප්රධාන හෝ ශාඛා ආරක්ෂාව ලෙස බෙදාහැරීමේ පෙට්ටිවල ස්ථාපනය කර ඇත.

කාර්මික නිෂ්පාදන රේඛාව: මෝටර, ට්රාන්ස්ෆෝමර් වැනි විදුලි උපකරණවල සාමාන්ය ක්රියාකාරිත්වය ආරක්ෂා කිරීම සඳහා එය භාවිතා කරයි. කාර්මික ක්ෂේත්රයේ, RCCBs සාමාන්යයෙන් උපකරණවල ආරක්ෂණ උපකරණය ලෙස විදුලි උපකරණ අවසානයේ විදුලි නාලිති වල ස්ථාපනය කර ඇත.

විදුලි උපකරණවල ආරක්ෂිත ක්රියාකාරිත්වය සහ පිරිස් විසින් ආරක්ෂිත විදුලිය ආරක්ෂා කිරීම සහතික කිරීම සඳහා රෝහල්, පාසල්, පුස්තකාල සහ වෙනත් ස්ථාන වැනි මහජන පහසුකම්: RCCBs වැනි. මෙම ස්ථානවල සාමාන්යයෙන් විදුලි ආරක්ෂාව සඳහා වැඩි අවශ්යතා ඇති බැවින් rccbbs වඩාත් පුළුල් ලෙස භාවිතා වේ.
