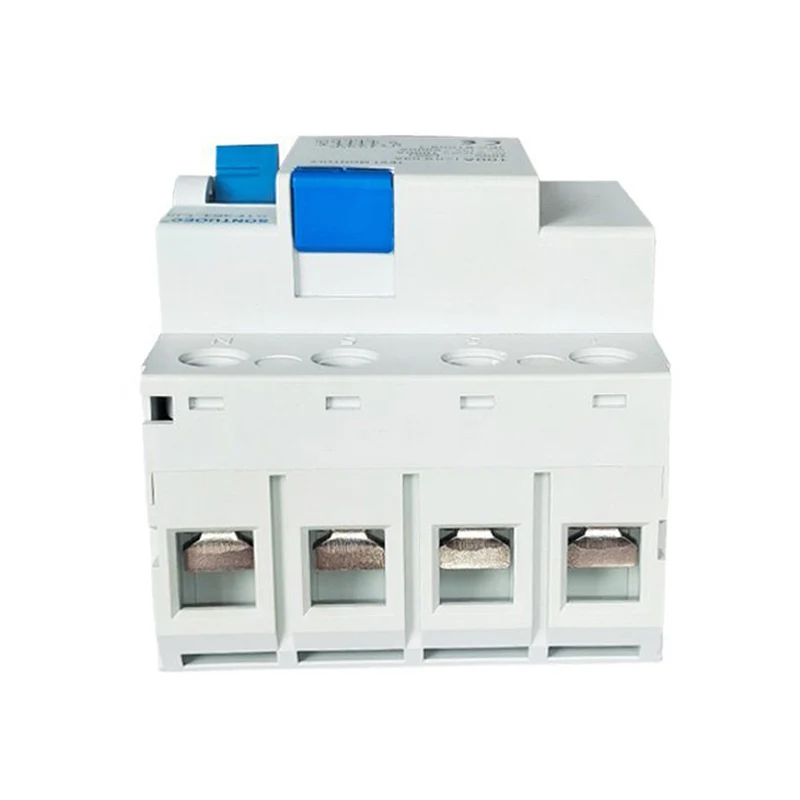

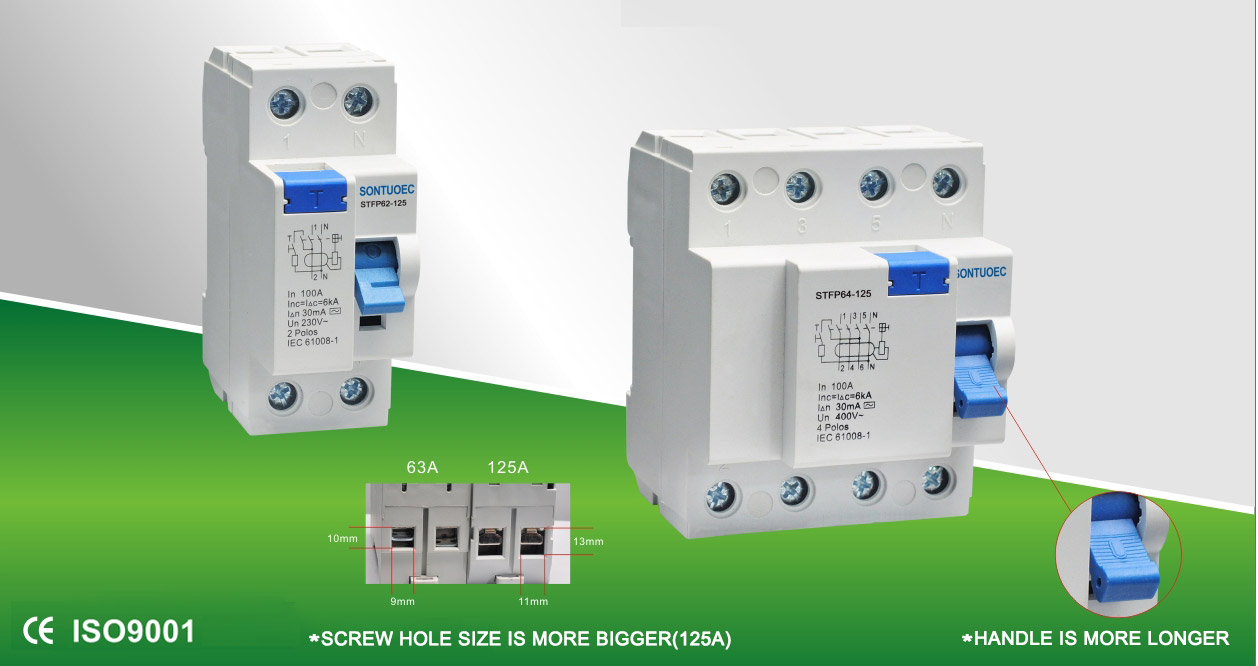

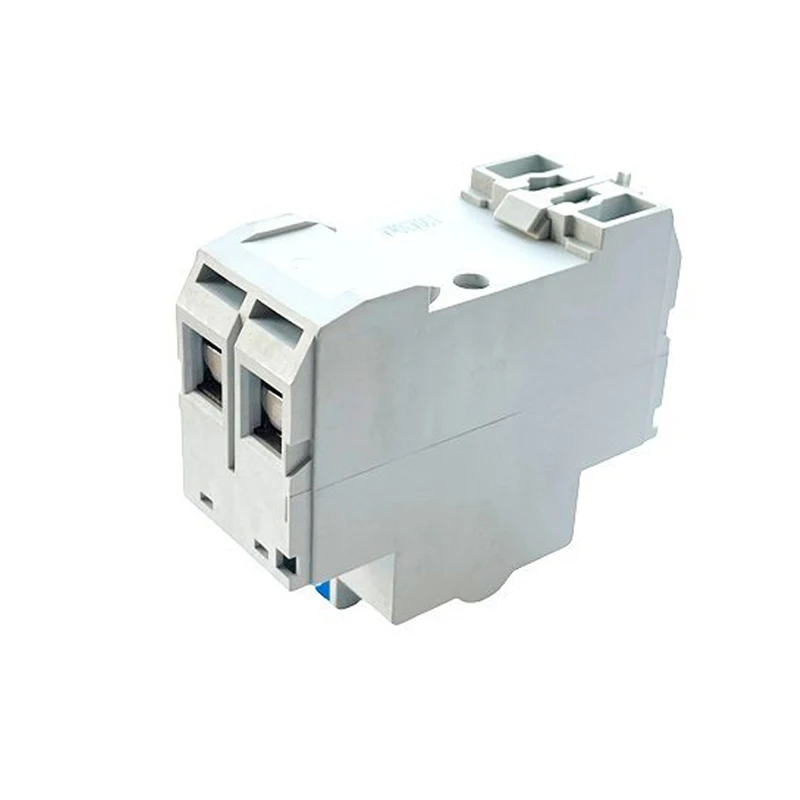

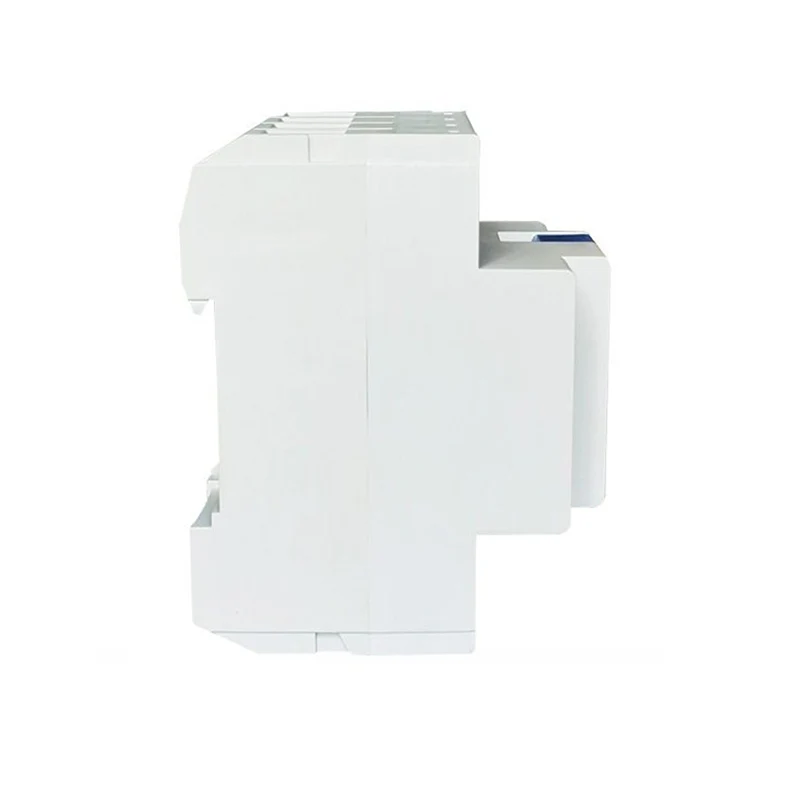

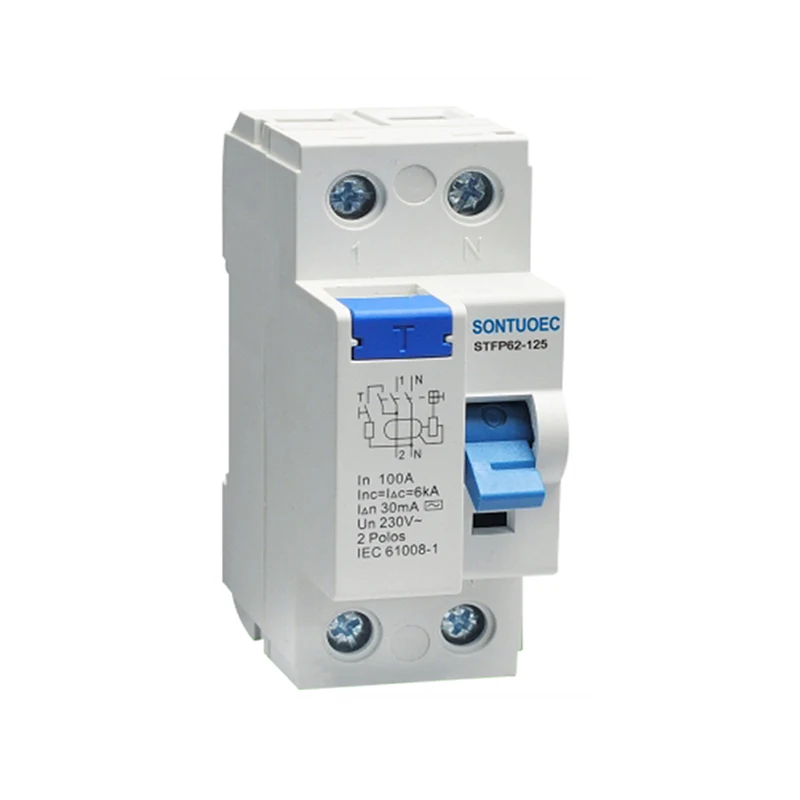

ඉලෙක්ට්රොනික චුම්බක වර්ගයේ RCCB 125A / 30mA

විද්යුත් චුම්බක A වන RCCB 125A / 30A / 30a / 30A ධාරාව පෙර සැකසූ සීමාවක් ඉක්මවා යන විට ස්වයංක්රීයව පරිපථ සකස් කළ හැකිය. එහි වැඩකාරී මූලධර්මය විසින් විද්යුත් චුම්භක ප්රේරණය පිළිබඳ මූලධර්මය මත පදනම් වූ අතර, අවශේෂ ධාරාව ට්රාන්ස්ෆෝමරය හරහා ගමන් කරන විට, අනුරූප චුම්බක ප්රවාහය ජනනය වන අතර එමඟින් විද්යුත් පරිපථය සං signal ා සැකසීමේදී අවුලුවන අතර, අවසානයේදී මුදා හැරීමේ යාන්ත්රණයේ ක්රියාකාරිත්වය පාලනය කරයි.

ආකෘතිය:STFP360-125

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය:	Stfp360-125
ප්රමිතිය:	IEC 61008-1
අවශේෂ වර්තමාන ලක්ෂණ:	සහ, සහ
ධ්රැවය නැත:	2p, 4p
ශ්රේණිගත ධාරාව:	16A, 25A, 32A ,, 10A, 40 AA, 63,80,125 පිටුව
ශ්රේණිගත වෝල්ටීයතාව:	230 / 400V ac
ශ්රේණිගත සංඛ්යාතය:	50 / 60hz
ශ්රේණිගත කළ අවශේෂ මෙහෙයුම් ධාරාව iΔ:	10ma, 30ma, 100ma, 300ma, 500ma
ශ්රේණිගත කළ අවශේෂ නොවන මෙහෙයුම් ව්යාපාරය I ΔNO:	≤0.5iN
ශ්රේණිගත කරන ලද කොන්දේසි සහිත කෙටි පරිපථ වත්මන් INC:	6000 ඒ
ශ්රේණිගත කළ කොන්දේසි සහිත අවශේෂ කෙටි පරිපථයක් වත්මන් iΔC:	6000 ඒ
වටි කාලසීමාව:	ක්ෂණික thingsing0.11ec
ඉතිරිව ඇති වත්මන් පරාසය:	0.5iN ~ iΔ
විද්යුත් යාන්ත්රික විඳදරාගැනීම:	4000 චක්ර
සවි කිරීමේ ව්යවර්ථය:	2.0nm
සම්බන්ධතා පර්යන්තය:	කලම්පයක් සහිත පර්යන්ත කුළුණ පර්යන්තය ඉස්කුරුප්පු කරන්න
ස්ථාපනය:	සෙම්ප්රති 35 ඩින් රේස් සවි කිරීම

ප්රධාන ලක්ෂණ

ඉහළ සංවේදීතාව සහ වේගවත් ප්රතිචාරය: සාමාන්යයෙන් 30 ට වඩා අඩු කුඩා අවශේෂ ධාරාවන් හඳුනාගත හැකිය, සාමාන්යයෙන්

විද්යුත් චුම්භක ආරක්ෂාව: තනිකරම ඉලෙක්ට්රොනික් RCCBS සමඟ සසඳන විට, විද්යුත් චුම්භක RCCB මගින් ඉහළ විශ්වසනීයත්වයක් හා ස්ථාවරත්වයක් ඇති විද්යුත් චුම්භක ප්රේරණයක් ඇති මූලධර්මය ඒකාබද්ධ කරන අතර සාමාන්යයෙන් ඉහළ විශ්වසනීයත්වයක් හා ස්ථාවරත්වයක් ඇති අතර සාමාන්යයෙන් විවිධ දරුණු පරිසරවල වැඩ කළ හැකිය.

බහුකාර්යතාව: සමහර විද්යුත් චුම්භක RCCB හි පරිපථ හා උපකරණවල ආරක්ෂාව වටහා ගත හැකි අධික ලෙස පටිගත කිරීම, කෙටි පරිපථ සහ වෙනත් ආරක්ෂණ කාර්යයන් ද ඇත.

ස්ථාපනය කිරීමට සහ නඩත්තු කිරීම පහසුය: විද්යුත් චුම්භක RCCB සාමාන්යයෙන් මොඩියුලර් නිර්මාණය, සංයුක්ත ව්යුහය පහසු කිරීම, ස්ථාපනය කිරීම පහසු කිරීම සහ සාමාන්ය නඩත්තු කිරීම සහ පරීක්ෂා කිරීම පහසු කිරීම සහ පරීක්ෂා කිරීම පහසු කිරීම.

මෙහෙයුම් මූලධර්මය

විද්යුත් චුම්භක RCCB හි මෙහෙයුම් මූලධර්මය පදනම් වී ඇත්තේ කර්චොෆ්ගේ නීතිය මත වන අතර, එහි ආදාන ධාරාව සෑම විටම ප්රතිදාන ධාරාවට සමාන වේ (පරමාදර්ශී අවස්ථාවෙහිදී). පරිපථයේ කාන්දු වීමක් හෝ භූමි දෝෂයක් ඇති විට, ධාරාවේ කොටසක් භූමියෙන් කෙලින්ම ගලා බසින බර බෙදීමේ ධාරාවක් නිර්මාණය කරයි. මෙම අවස්ථාවෙහිදී, ට්රාන්ස්ෆෝමරය මෙම අසම කන්ඩායම් ධාරාව අනාවරණය කර අනුරූප චුම්භක ප්රවාහයක් ජනනය කරයි. චුම්බක ප්රවාහය විද්යුත් පරිපථයෙන් සැකසූ පසු, එය ඉවත් කිරීමේ යාන්ත්රණයේ ක්රියාකාරිත්වය අවුලුවනු ඇත, එවිට පරිපථ කඩනය ඉක්මනින් පරිපථය කපා දමනු ඇත.

යෙදුම් අවස්ථා

විද්යුත් චුම්භක RCCB විවිධාකාර අවස්ථාවන්හිදී විවිධාකාර අවස්ථාවන්හිදී බහුලව භාවිතා වන නමුත් ඒවාට පමණක් සීමා නොවේ:

නේවාසික හා වාණිජ ගොඩනැගිලි: විදුලි උපකරණ හා පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීමට, විදුලි කම්පන අනතුරු සහ විදුලි ගිනි ආරක්ෂා කිරීම සඳහා භාවිතා වේ.

කාර්මික නිෂ්පාදන රේඛා: මෝටර් රථ ක්රියාකාරිත්වයේ සිට සාමාන්ය ක්රියාකාරිත්වය, උපකරණ හානි හා අධික පැටවීම හේතුවෙන් උපකරණ හානි හා අක්රීය කාලය වැළැක්වීම සඳහා මෝටර් රථ, ට්රාන්ස්ෆෝමර් සහ වෙනත් විදුලි උපකරණ වැනි විදුලි උපකරණ ආරක්ෂා කිරීමට භාවිතා කරයි.

විදුලි උපකරණවල ආරක්ෂිත ක්රියාකාරිත්වය සහ පිරිස් විසින් ආරක්ෂිත විදුලිය ආරක්ෂා කිරීම සහතික කිරීම සඳහා රෝහල්, පාසල්, පුස්තකාල සහ වෙනත් ස්ථාන වැනි පොදු පහසුකම්.

Electronic Magnetic A Type RCCB 125A/30mA
