RCCB B මාදිලියේ අවශේෂ ධාරා පරිපථ කඩනය

RCCB B මාදිලියේ අවශේෂ ධාරා පරිපථ කඩනය තෙකලා ජාල වල අඛණ්ඩ දෝෂ ධාරාවකදී ආරක්ෂා කරයි. එය සාමාන්‍යයෙන් නැවත ආරෝපණය කිරීමේ මධ්‍යස්ථානය, වෛද්‍ය උපකරණ සහ උපකරණ, පාලක සහ විචල්‍ය වේග ධාවක, Batter Charges සහ Inverters (DC/1000 ID සමඟින්-IB001000) IEC/EN62423 ප්‍රමිතිය.

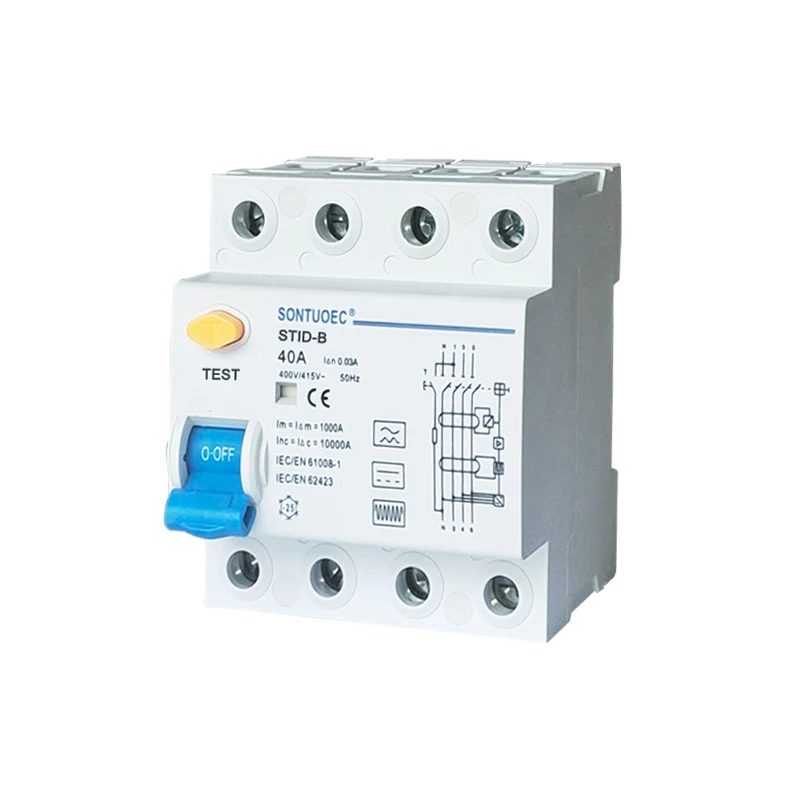

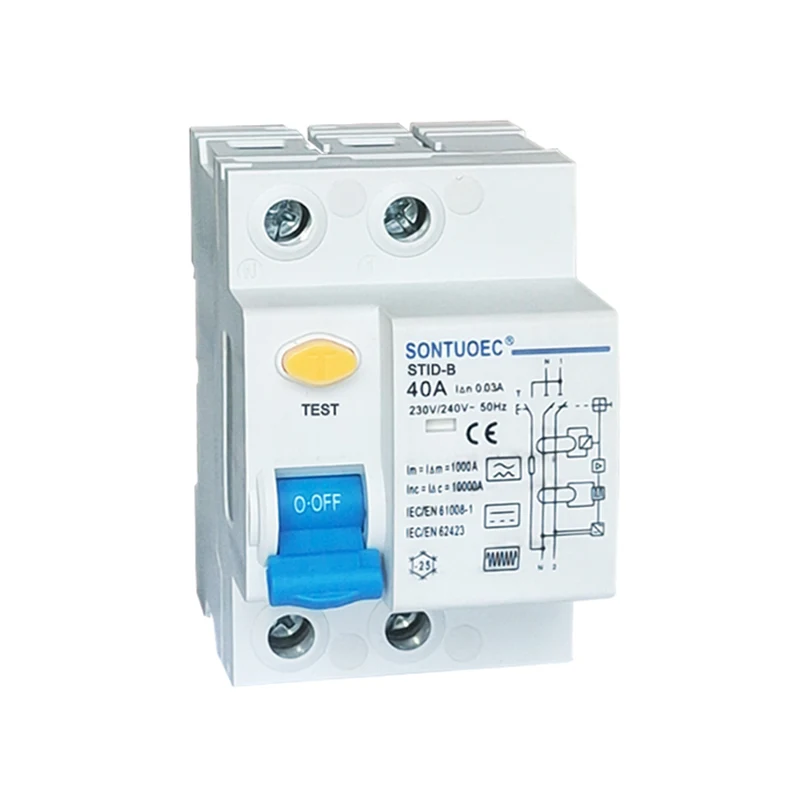

ආකෘතිය:STID-B

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

විදුලි විශේෂාංගය	සම්මතය		IEC/EN62423&IEC/EN61008-1
	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		B
	ශ්‍රේණිගත ධාරාව තුළ	A	25,40,63
	පොලු	P	1P+N,3P+N
	ශ්රේණිගත වෝල්ටීයතා Ue	V	IP+N:230/240V;3P+N:400/415V
	ශ්රේණිගත සංවේදීතාව I n	A	0.03,0.1,0.3
	පරිවාරක වෝල්ටීයතා Ui	V	500
	ශ්රේණිගත අවශේෂ සෑදීම සහ	A	500(In=25A/40A)
	බිඳීමේ ධාරිතාව මම m	A	630(In=63A)
	කෙටි පරිපථ ධාරාව I c	A	10000
	SCPD ෆියුස්	A	10000
	I n යටතේ විවේක කාලය	s	≤0.1
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50
	ශ්‍රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාව(1.2/5.0)Uimp	V	4000
යාන්ත්‍රික අයි විශේෂාංග	ind හි පාර විද්‍යුත් පරීක්ෂණ වෝල්ටීයතාවය. ෆ්රෙඩ්. විනාඩි 1ක් සඳහා	kv	2.5
	දූෂණ උපාධිය		2
	විදුලි ජීවිතය		2000
	යාන්ත්‍රික Iife		10000
	දෝෂ වත්මන් දර්ශකය		ඔව්
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය (දිනක සාමාන්‍ය 35 සමඟ)	ºC	-40~+55ºC
	ගබඩා උෂ්ණත්වය	ºC	-40~+70ºC

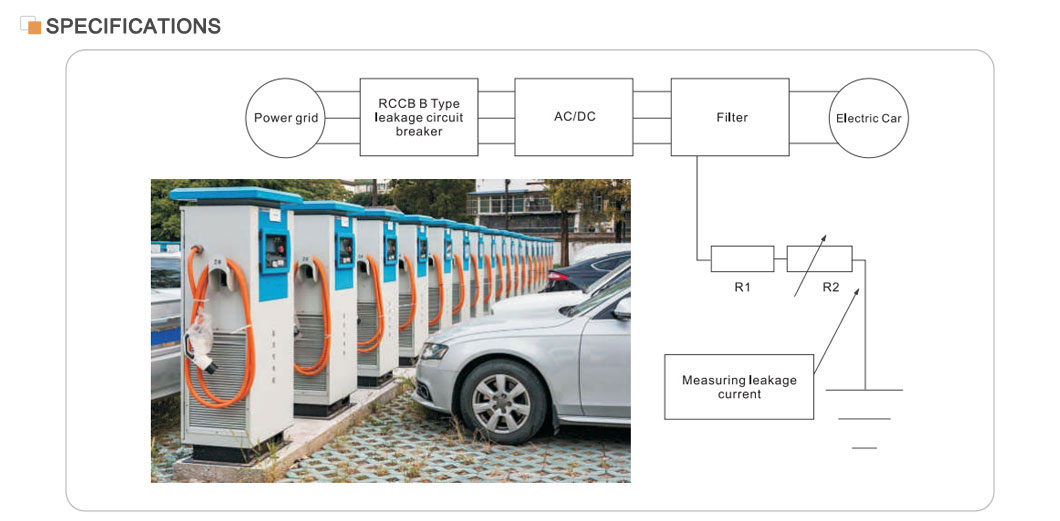

STID-B RCCB B ආදර්ශ අවශේෂ ධාරා පරිපථ කඩනය A වර්ගය සඳහා සුදුසු වන අතර DC අවශේෂ ධාරා, සෘජුකාරක පරිපථ සහ අධි සංඛ්‍යාත AC අවශේෂ ධාරා වලින් පැන නැගිය හැකි DC අවශේෂ ධාරා සුමට කිරීම සඳහා ද සුදුසු වේ. තෙකලා ජාල වල අඛණ්ඩ දෝෂ ධාරා වලදී එය ආරක්ෂාව සපයයි. STID-B බහුලව භාවිතා වන්නේ ආරෝපණ ස්ථාන, වෛද්‍ය උපකරණ සහ උපකරණ, පාලක සහ විචල්‍ය වේග ධාවකයන්, බැටරි චාජර් සහ ඉන්වර්ටර් (DC) යන ක්ෂේත්‍රවල ය. STID-B IEC/EN61008 සහ IEC/EN62423 ප්‍රමිතීන්ට අනුකූල වේ.

ප්රධාන ලක්ෂණ

ශ්‍රේණිගත ධාරාව: 40A, විශාල ධාරා විදුලි පද්ධති සඳහා සුදුසු වේ.

කාන්දු ආරක්ෂාව: ඉහළ සංවේදීතාවයක් සහ නිරවද්‍යතාවයකින්, එය කාන්දු වන ධාරාව හඳුනාගෙන ඉතා කෙටි කාලයක් තුළ බල සැපයුම කපා හැරිය හැක.

ආරක්ෂිත කාර්ය සාධනය: නිෂ්පාදනයේ ආරක්ෂාව සහ විශ්වසනීයත්වය සහතික කරමින් IEC/EN61008.1 සහ GB16916.1 වැනි ජාත්‍යන්තර ප්‍රමිතීන්ට අනුකූල වේ.

යෙදුමේ විෂය පථය: විදුලි පද්ධතිය සඳහා පුළුල් ආරක්ෂාවක් සැපයීම සඳහා කාර්මික, වාණිජ, උස් ගොඩනැගිලි සහ සිවිල් ගොඩනැගිලිවල බහුලව භාවිතා වේ.

මෙහෙයුම් මූලධර්මය

RCCB B මාදිලියේ අවශේෂ ධාරා පරිපථ කඩනය ශුන්‍ය අනුක්‍රමය ධාරා ට්‍රාන්ස්ෆෝමරය මත පදනම් වේ. එක් එක් සන්නායක අදියර ශුන්‍ය අනුක්‍රමය ධාරා ට්‍රාන්ස්ෆෝමරයක් හරහා ගමන් කරයි, එහි ද්විතියික පැත්ත විද්‍යුත් චුම්භක ඩිටෙන්ට් එකකට සම්බන්ධ වේ. සාමාන්ය තත්ව යටතේ, ශුන්ය අනුක්රමය වත්මන් ට්රාන්ස්ෆෝමර් හරහා අදියර ධාරා දෛශික එකතුව ශුන්ය වේ, එම නිසා ට්රාන්ස්ෆෝමර් හරහා ප්රවාහය ශුන්ය වේ, ද්විතියික ප්රතිදාන වෝල්ටීයතාවය ද ශුන්ය වේ, සහ පරිපථ කඩනය ක්රියා නොකරනු ඇත. කෙසේ වෙතත්, කාන්දු වන ධාරාව වැඩි වී ද්විතියික පැති ප්‍රතිදාන වෝල්ටීයතාවය යම් මට්ටමකට වර්ධනය වන විට, විද්‍යුත් චුම්භක මුදා හැරීම සක්‍රිය කර, බල සැපයුමට සම්බන්ධ සම්බන්ධතා ක්‍රියා කිරීමට සහ විසන්ධි කිරීමට මෙහෙයුම් යාන්ත්‍රණය මෙහෙයවන අතර එමඟින් කාන්දුවීම් ආරක්ෂාව අවබෝධ වේ.

තේරීම සහ ස්ථාපනය

තේරීම: RCCB තෝරාගැනීමේදී, ශ්‍රේණිගත වෝල්ටීයතාව, ශ්‍රේණිගත ධාරාව, කාන්දු වන ක්‍රියාකාරී ධාරාව සහ විදුලි පද්ධතියේ ක්‍රියාකාරී කාලය වැනි පරාමිතීන් සලකා බැලිය යුතුය. අවශ්‍ය ආරක්ෂණ වර්ගය අනුව සුදුසු RCCB තෝරා ගැනීම ද අවශ්‍ය වේ (උදා: සෘජු සම්බන්ධතා ආරක්ෂණ හෝ වක්‍ර සම්බන්ධතා ආරක්ෂණ).

ස්ථාපනය: සම්පූර්ණ විදුලි පද්ධතියේ හෝ විශේෂිත ශාඛා රේඛාවක පූර්ණ ආරක්ෂාව සහතික කිරීම සඳහා RCCB විදුලි පද්ධතියේ එන කෙළවරේ හෝ ශාඛා රේඛාවක් මත ස්ථාපනය කළ යුතුය. ස්ථාපනය අතරතුර, RCCB හි නිසි සම්බන්ධතාවය සහ විශ්වාසනීය ක්‍රියාකාරිත්වය සහතික කිරීම සඳහා අදාළ ප්‍රමිතීන් සහ කේත දැඩි ලෙස නිරීක්ෂණය කළ යුතුය.
