STX ශ්රේණිය අච්චු කළ නඩු පරිපථ කඩනය 800V වේ එය IEC60947-2 ප්රමිති සමඟ අනුකූල වේ.
ආදර්ශ අංකය. | Stx (sts3) |
චාප-නිවා දැමීමේ මාධ්යය | වාතය |
ප්රමිතිය: | IEC 60947-2 |
ව්යුහය | MCCB |
වර්ගය | අච්චු සිද්ධි පරිපථ කඩනය |
සහතික කිරීම | CE |
අනුමත කිරීම් | CE, ISO9001 |
බෙදාහැරීමේ කාලය | දින 20 ක් ඇතුළත |
පිරිවිතර | 63a-630a |
සම්භවය | වෙන්ෂු ෂාන්ජියැන්ග් |
නිෂ්පාදන ධාරිතාව | 2000 කාවලි / සතිය |
වේගය | සාමාන්ය වර්ගයේ පරිපථ කඩනය |
ස්ථාපනය | ස්ථාවර |
පොලු අංකය | 3p |
ශ්රිතය | සාම්ප්රදායික පරිපථ කඩනය, පරිපථ-බ්රේකර් අසමත් වීම ආරක්ෂාව, අධික ලෙස ගැටුම් ආරක්ෂා කිරීම |
මිල | කර්මාන්තශාලා මිල |
වගකීම් කාලය | රාත්රී 12. |
ප්රවාහන පැකේජය | අභ්යන්තර පෙට්ටිය / පෙට්ටි |
වෙළඳ ලකුණ | Esouec, Wzscec, utunune, imeec |
එච්එස් කේතය | 8536200000 |
වර්ගය | ශ්රේණිගත වත්මන් (අ) | ධ්රැවය |
ශ්රේණිගත පරිවාරක වෝල්ටීයතාව (V),
Ui (50hz)
|
ශ්රේණිගත කරන ලද මෙහෙයුම්
වෝල්ටීයතාව (V)
|
චාප දුර
(මි.මී.)
|
අවසාන කෙටි පරිපථය | සේවා හිඟය | ක්රියාත්මක කරන්න | |||
බිඳීමේ ධාරිතාව (කා) | පරිපථය | කාර්ය සාධනය | |||||||||
බිඳීමේ ධාරිතාව (කා) | (විඳදරාගැනීම) | ||||||||||
Stx | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
Stx | 25 | - | 20 | 16 | |||||||
Stx | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
Stx | 50 | 10 | 40 | 25 | |||||||
Stx | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
Stx | 50 | 16 | 40 | 30 | |||||||
Stx | 65 | 18 | 40 | 48 | |||||||
Stx | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
Stx | 50 | 20 | 40 | 30 | |||||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 80 | 30 | 40 | 60 | |||||||
Stx | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 80 | 30 | 40 | 60 |
ඉහළ කාර්යසාධනයක්: STX ශ්රේණි අච්චුස් කළ සිද්ධි පරිපථ කඩනයන්ට විශිෂ්ට අධික ලෙස බාධා සහ කෙටි පරිපථ ආරක්ෂණ හැකියාව ඇති අතර, එමඟින් දෝෂ සහිත පරිපථ ඉක්මනින් කපා හැර ඇති අතර උපකරණ හානි හා ගිනි අනතුරු වළක්වා ගත හැකිය.
සංයුක්ත ව්යුහය: ප්ලාස්ටික් ෂෙල් නිර්මාණය අනුගමනය කරමින්, ව්යුහය සංයුක්ත හා සැහැල්ලු වන අතර එය ස්ථාපනය කිරීම හා නඩත්තු කිරීම පහසුය.
විවිධ උපාංග: විවිධ පරිශීලකයින්ගේ අවශ්යතා සපුරාලීම සඳහා සහායක සම්බන්ධතා, එලාම් සම්බන්ධතා, ෂන්ට් ඩිස්කෝනර්ස් වැනි විවිධ අභ්යන්තර හා බාහිර උපාංග සැපයීම.
ඉහළ විශ්වසනීයත්වය: නිෂ්පාදන විශ්වසනීයත්වය සහ ස්ථාවරත්වය සහතික කිරීම සඳහා දැඩි තත්ත්ව පාලනය සහ පරීක්ෂා කිරීම.
විදුලි බලය, යන්ත්රෝපකරණ, ලෝහමය, ඛනිජ තෙල්, රෙදිපිළි, ඉදිකිරීම්, නැව වැනි බොහෝ ක්ෂේත්රවල STX ශ්රේණි චාරිකා කඩන්නන් බහුලව භාවිතා වේ. විදුලි බල පද්ධතියේ, පරිපථ හා උපකරණ ආරක්ෂිත මෙහෙයුම් ආරක්ෂා කිරීම සඳහා එය ප්රධාන විදුලි ආරක්ෂණ උපකරණ ලෙස භාවිතා කරයි.
තෝරා ගැනීම සහ ස්ථාපනය කිරීම.
තේරීම: වර්ගය තෝරාගැනීමේදී, ශ්රේණිගත වත්මන්, ශ්රේණිගත වෝල්ටීයතාව, ශ්රේණිගත වෝල්ටීයතාව, ශ්රේණිගත කළ වෝල්ටීයතාව, ශ්රේණිගත කළ වෝල්ටීයතාව, පරිපථ කඩනය බිඳ දැමිය යුතු සාධක, ශ්රේණිගත කළ හැකි සාධක, සලකා බැලිය යුතුය. පරිපථ කඩනය කිරීමේ කාර්ය සාධනය සහ ක්රියාකාරිත්වය අවශ්යතා සපුරාලීම සහතික කිරීම සඳහා පරිපථයේ සැබෑ අවශ්යතා අනුව මෙම පරාමිතීන් තෝරා ගත යුතුය.

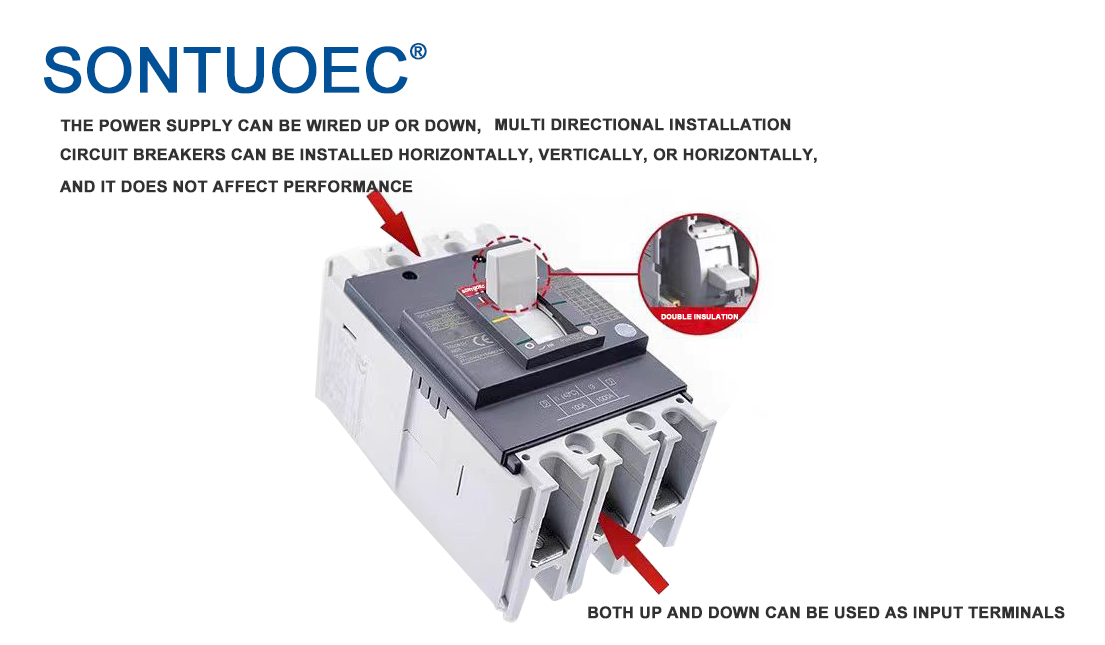

ස්ථාපනය: ස්ථාපනය කරන විට, අදාළ විදුලි ස්ථාපන කේත සහ ප්රමිතීන් අනුගමනය කිරීම අවශ්ය වේ. පරිපථ කඩනයෙහි ස්ථාපන ස්ථානය රෙගුලාසිවලට අනුකූලව ක්රියාත්මක වන අතර එය ක්රියාත්මක කිරීම හා නඩත්තු කිරීම පහසුය. ඒ අතරම, පරිපථ කඩාවැටීම රැහැන් ඇදීම නිවැරදි හා දෝෂ රහිත බව සහතික කිරීම අවශ්ය වන්නේ අසාර්ථක වීමට තුඩු දෙන ලිහිල් රැහැන් රහිතව වළක්වා ගැනීම සඳහා ය.
