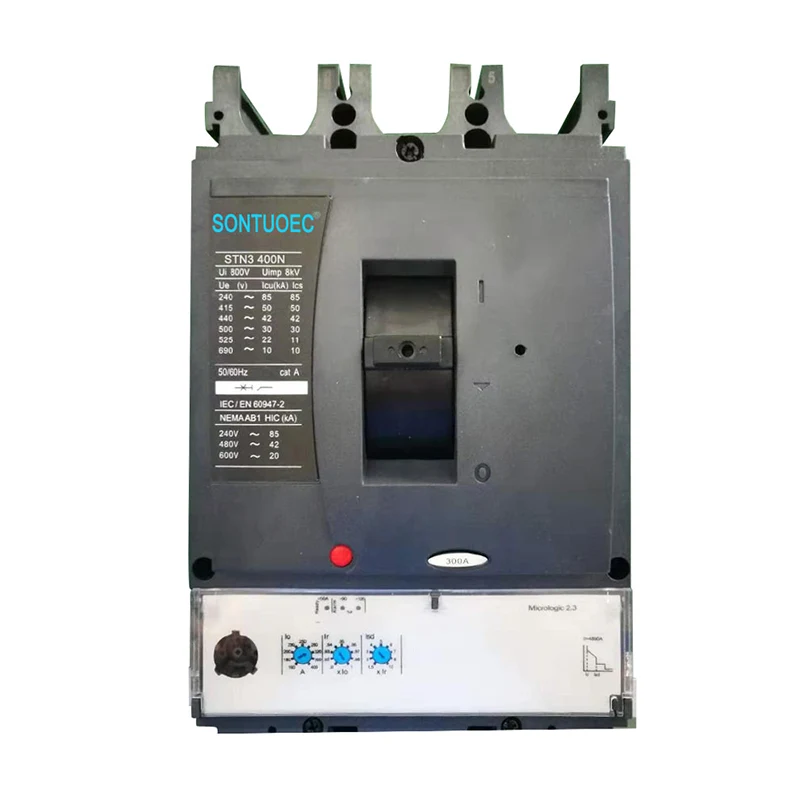

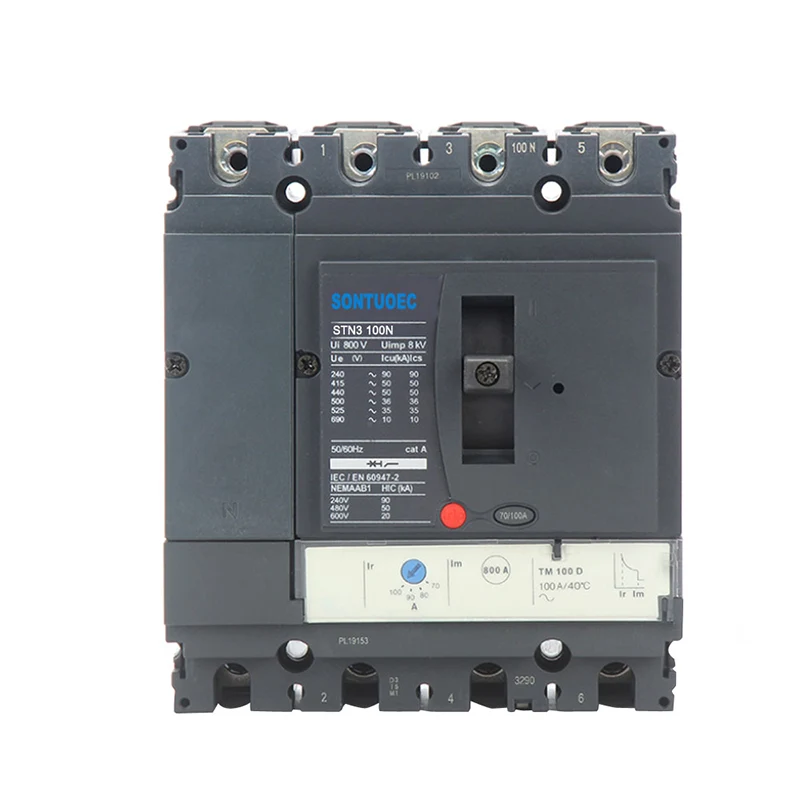

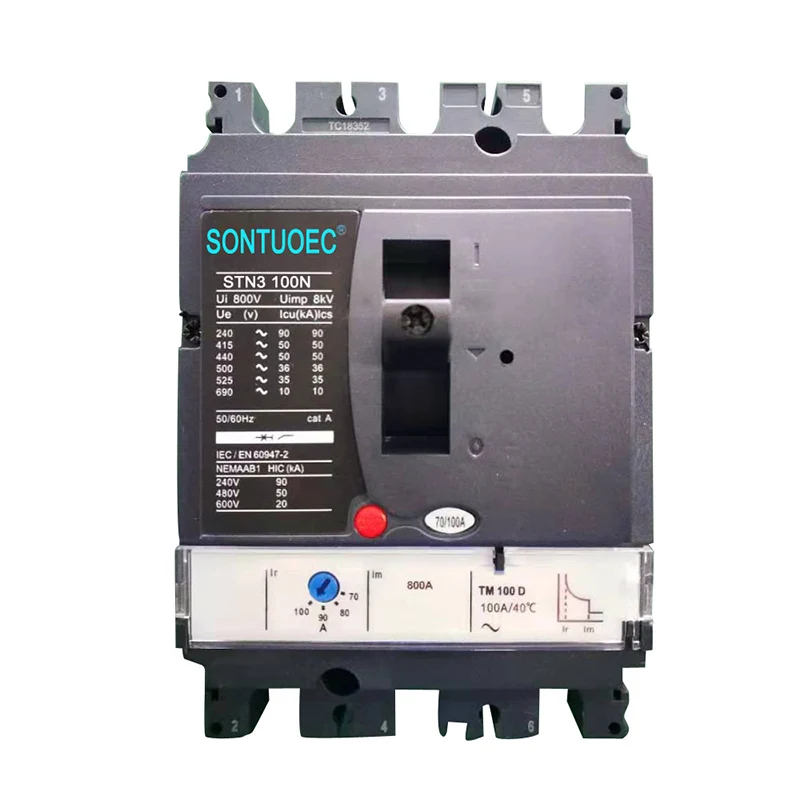

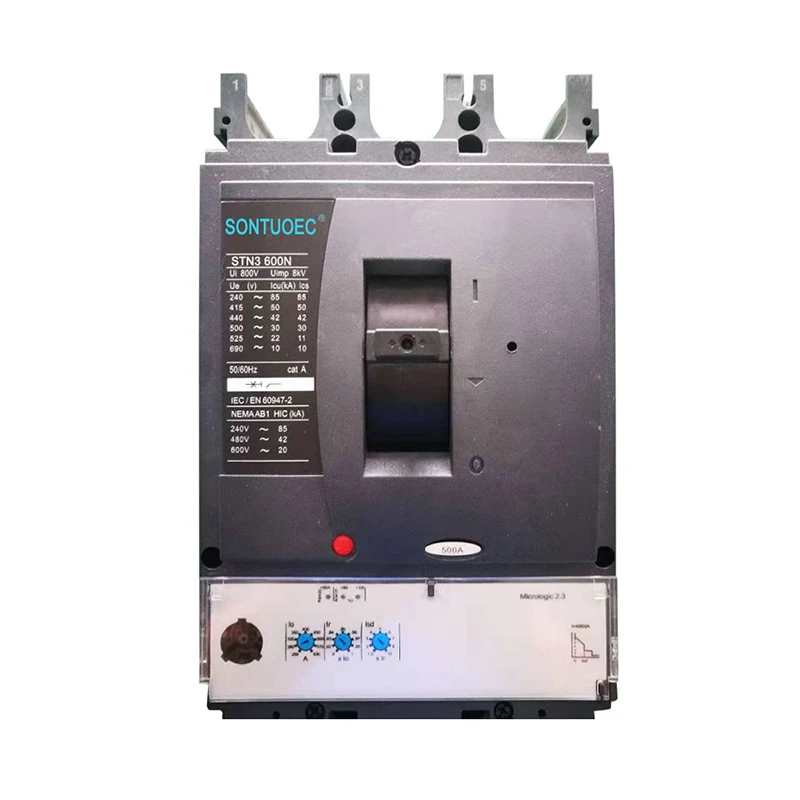

Stn3 ටයිප් කළ සිද්ධි පරිපථ කඩනය

STN3 වර්ගයේ අච්චුඩ් නඩු පරිපථ කඩනය විවිධ යෙදුම්වල විදුලි ආරක්ෂණය සඳහා විශ්වාසදායක හා උසස් විසඳුමක්. එහි සංයුක්ත සැලසුම, පුළුල් ආරක්ෂණ ලක්ෂණ සහ සන්නිවේදන හැකියාවන් නූතන විදුලි පද්ධති සඳහා කදිම තේරීමක් බවට පත් කරයි.

ආකෘතිය:STN3

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර	Stn3 100				Stn3 160				Stn3 250				Stn3 400				Stn3 630
රාමු ධාරාව (අ)	100				160				250				400				630
පොලු ගණන	3		4		3		4		3		4		3		4		3		4
අවසාන කඩවසම් ධාරිතාව (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (සිට)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380 / 415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
ශ්රේණිගත පරිවාරක වෝල්ටීයතාව	AC800V
ශ්රේණිගත කළ වැඩ කළ වෝල්ටීයතාවය	AC690V
ශ්රේණිගත වත්මන්, තාප කැපීම, ටී.එම්.ඩී., අ	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
ශ්රේණිගත වත්මන්, ඉලෙක්ට්රොනික කැපීම, මයික්, අ	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
සහායක, ඇලර්ට්, දෝෂ උපාංග	හෝ / sd / sde / sdx
ෂන්ට් සහ වෝල්ටීයතා දඟර	Mx / mn
යාන්ත්රික ජීවිතය	50000				40000				20000				15000				15000
විදුලි ජීවිතය	30000				20000				10000				6000				4000

ආදර්ශ අංකය.	Stn3
ප්රමිතිය:	IEC 60947-2
චාප-නිවා දැමීමේ මාධ්යය	වාතය
ව්යුහය	MCCB
වර්ගය	Moulede සිද්ධි පරිපථ කඩනය
සහතික කිරීම	CE
අනුමත කිරීම්	CE, ISO9001
බෙදාහැරීමේ කාලය	දින 20 ක් ඇතුළත
පිරිවිතර	63a-630a
සම්භවය	වෙන්ෂු ෂාන්ජියැන්ග්
නිෂ්පාදන ධාරිතාව	2000 කාවලි / සතිය
වේගය	සාමාන්ය වර්ගයේ පරිපථ කඩනය
ස්ථාපනය	ස්ථාවර
පොලු අංකය	3p 4p
ශ්රිතය	සාම්ප්රදායික පරිපථ කඩනය, පරිපථ-බ්රේකර් අසමත් වීම ආරක්ෂාව, අධික ලෙස ගැටුම් ආරක්ෂා කිරීම
මිල	කර්මාන්තශාලා මිල
වගකීම් කාලය	රාත්රී 12.
ප්රවාහන පැකේජය	අභ්යන්තර පෙට්ටිය / පෙට්ටි
වෙළඳ ලකුණ	Esouec, Wzscec, utunune, imeec
එච්එස් කේතය	8536200000

ප්රධාන ලක්ෂණ

• ආරක්ෂාව සහ ක්රියාකාරිත්වය: මෙම කඩන්නන් අධික බර පැටවීම සහ කෙටි පරිපථ ආරක්ෂාව ඇතුළුව විදුලි පද්ධති සඳහා පුළුල් ආරක්ෂාවක් ලබා දෙයි. වරදක් සිදු වූ විට සහ ආරක්ෂාව සහතික කිරීම වැළැක්වීමේදී පරිපථය ස්වයංක්රීයව විසන්ධි කිරීම සඳහා ඒවා නිර්මාණය කර ඇත.

• ෂෙල් වත්මන් සහ ශ්රේණිගත ධාරාව: ෂෙල් වත්මන් (ඊ.ජී., 160n) බ්රේකර්ගේ නිවාසවල උපරිම පුළුල් බාධා කිරීමේ හැකියාව පෙන්නුම් කරයි. ශ්රේණිගත වත්මන් (උදා: 100 උප) යනු අතිශයින්ම සාමාන්ය මෙහෙයුම් ධාරාව වන අතර එය පර්ක්රසය කැපීම වැළැක්වීම වැළැක්වීම සඳහා පරිපථය නොඉක්මවිය යුතුය.

• ධ්රැව වින්යාසයන්: විවිධ විදුලි පද්ධති සහ යෙදුම් සඳහා සුදුසු විදුලි පද්ධති සහ යෙදුම් 3 කදී (3p) සහ 4-ධ්රැව (4P) වින්යාසයන්ගෙන් ලබා ගත හැකිය.

• විද්යුත් චාරිකා ඒකක: උසස් ඉලෙක්ට්රොනික චාරිකා ඒකක මඟින් නිශ්චිත මිනුම් හා සන්නිවේදන හැකියාවන් සපයන අතර, විද්යුත් පරාමිතීන් පිළිබඳ තත්ය කාලීන අධීක්ෂණය සහ රෝග විනිශ්චය සඳහා ඉඩ ලබා දේ.

• සංයුක්ත සැලැස්ම: විශේෂයෙන් සංයුක්ත එන්එස්එස් ශ්රේණිය, විශේෂයෙන්, බලශක්ති කාර්යක්ෂමතාව, මිනුම්, කළමනාකරණය සහ සන්නිවේදන මෙවලම් ඒකාබද්ධ කරන සංයුක්ත සැලසුම සඳහා ප්රසිද්ධය.

යෙදුම්

• කාර්මික භාවිතය: විවිධ උපකරණ හා යන්ත්රෝපකරණ සඳහා විදුලි බලය බෙදා හැරීම සහ ආරක්ෂා කිරීම සඳහා කාර්මික සැකසුම් වල බහුලව භාවිතා වේ.

• බලශක්ති හා යටිතල පහසුකම්: බලශක්ති බෙදාහැරීමේ ජාල සහ යටිතල පහසුකම් ව්යාපෘතිවල යෙදුම් සඳහා සුදුසුය.

• වාණිජ හා නේවාසික: වාණිජ ගොඩනැගිලි සහ ප්රධාන හා ද්විතීයික බෙදාහැරීමේ පද්ධති සඳහා වාණිජ ගොඩනැගිලි සහ නේවාසික නිවාසවල ද භාවිතා වේ.

සංයුක්ත NSX ශ්රේණියේ අමතර විශේෂාංග

• වැඩි දියුණු කළ ආරක්ෂාව: ද්විත්ව භ්රමණය වන සම්බන්ධතා සහ බලශක්ති කැපීම වැනි අංග වැරදි වලින් විශ්වාසනීය ආරක්ෂාව සහතික කරයි.

Celection තෝරාගත් සම්බන්ධීකරණය: වැඩිදියුණු කළ තේරීම්කරණය දුර්වලතා වල බලපෑමට ලක්වූ පරිපථවලට විදුලිය සැපයීමේ අඛණ්ඩතාව අඛණ්ඩව පවත්වා ගැනීමට උපකාරී වේ.

• සන්නිවේදන හැකියාවන්: මොඩ්බස් සන්නිවේදන මොඩියුලය සහ BSCM (බ්රේකර් තත්ව පාලන මොඩියුලය) පරිපථ කඩනය සහ අධීක්ෂණ පද්ධතියක් අතර දත්ත සම්ප්රේෂණය සක්රීය කරන්න.

• ප්රදර්ශනය කිරීම සහ අධීක්ෂණය කිරීම: "සූදානම්" නායකත්වයෙන් යුත් සහ අනෙකුත් දර්ශක තත්ය කාලීන තත්ව තොරතුරු සපයන අතර FDM121 කැබිනට් ඩේ ඩිස්පස් ඒකකයට විවිධ මිනුම් පරාමිතීන් පෙන්විය හැකිය.

• නඩත්තු හා වින්යාසය: නඩත්තු දර්ශකයන් ප්රදර්ශනය කිරීම පුරෝකථනය කිරීමේ නඩත්තු කිරීම සඳහා සම්බන්ධතා, පැතිකඩ පැටවුම් සහ මෙහෙයුම පිළිබඳ ඇඳුම් පැළඳුම් පෙන්වයි.

ස්ථාපනය සහ නඩත්තු කිරීම

ස්ථාපනය: නිසි ස්ථාපනය සඳහා නිෂ්පාදකයාගේ උපදෙස් අනුගමනය කරන්න, අවම නිෂ්කාශන සහතික කිරීම සහ සුදුසු සවි කිරීමේ දෘඩාංග භාවිතා කිරීම.

• නඩත්තු කිරීම: පරිපථ කඩනයන් නිතිපතා පරීක්ෂා කිරීම සහ පරීක්ෂා කිරීම ඒවා නිවැරදිව ක්රියා කිරීම සහ අඛණ්ඩ ආරක්ෂාවක් සපයන බව සහතික කිරීම සඳහා නිර්දේශ කරනු ලැබේ.
