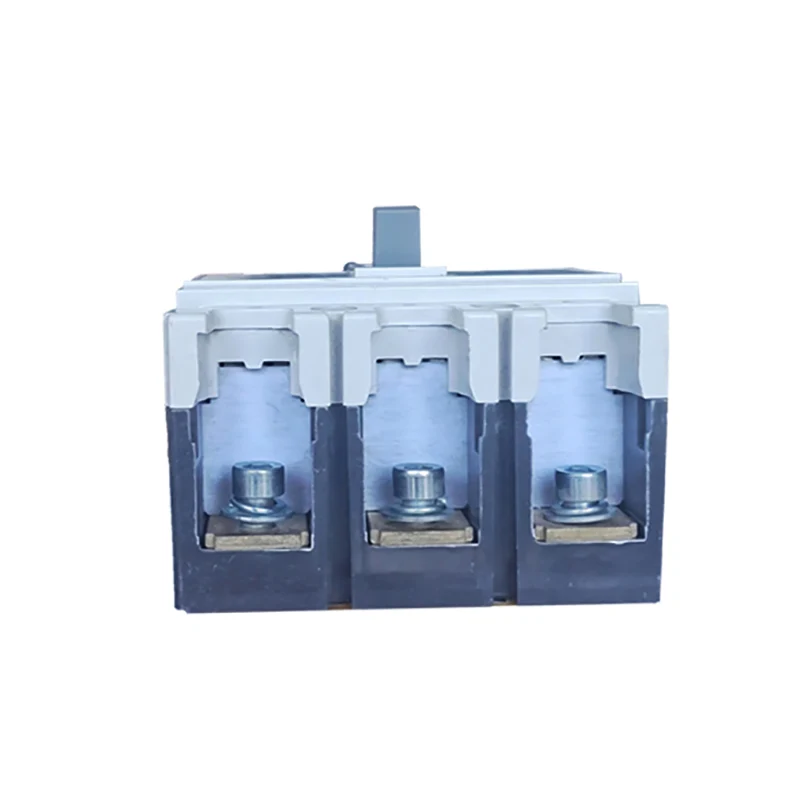

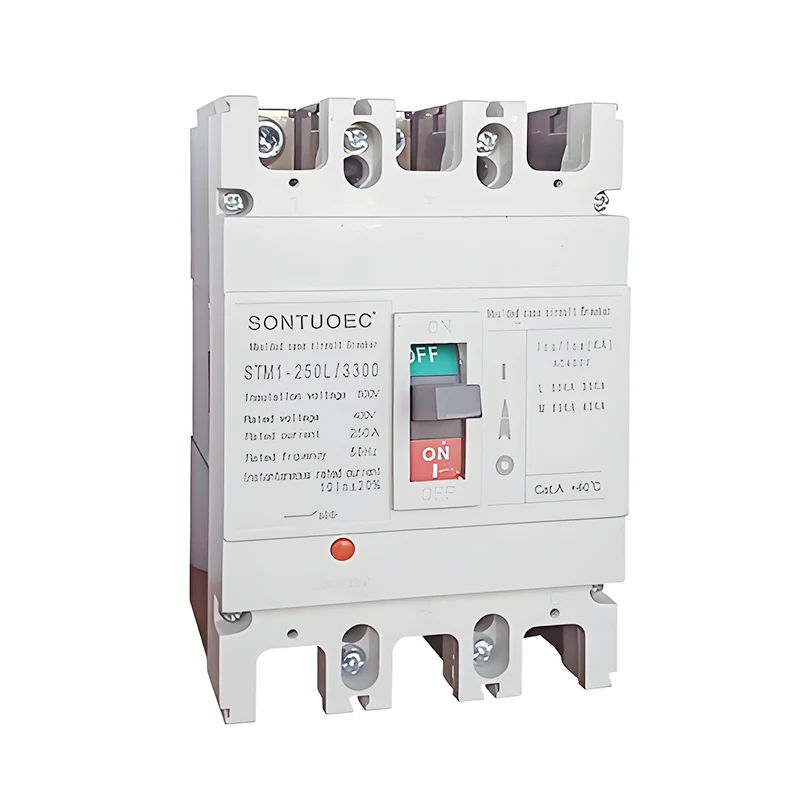

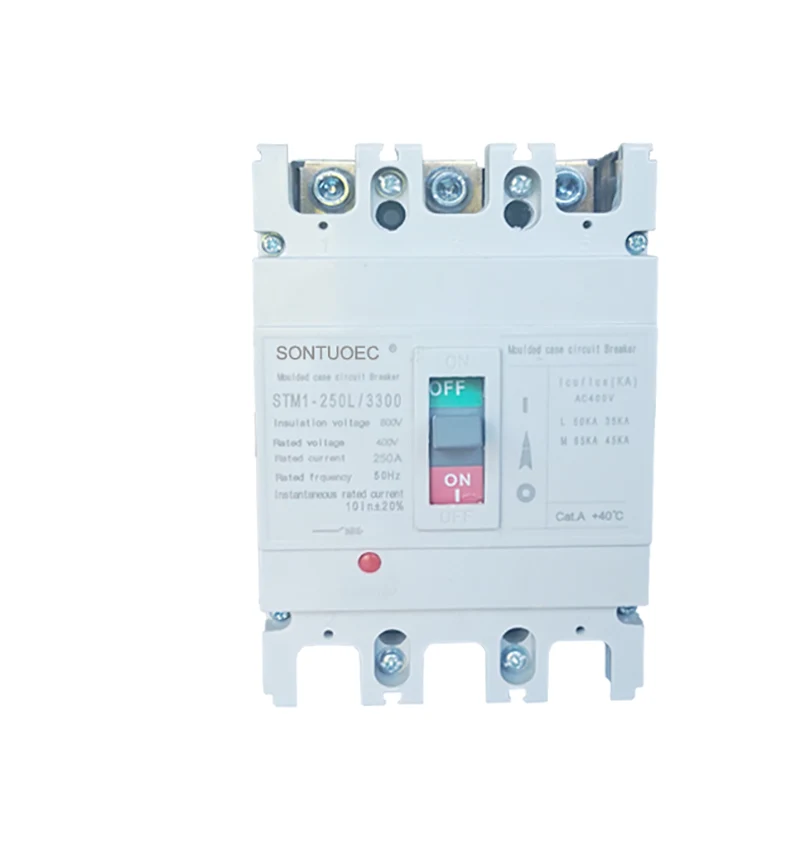

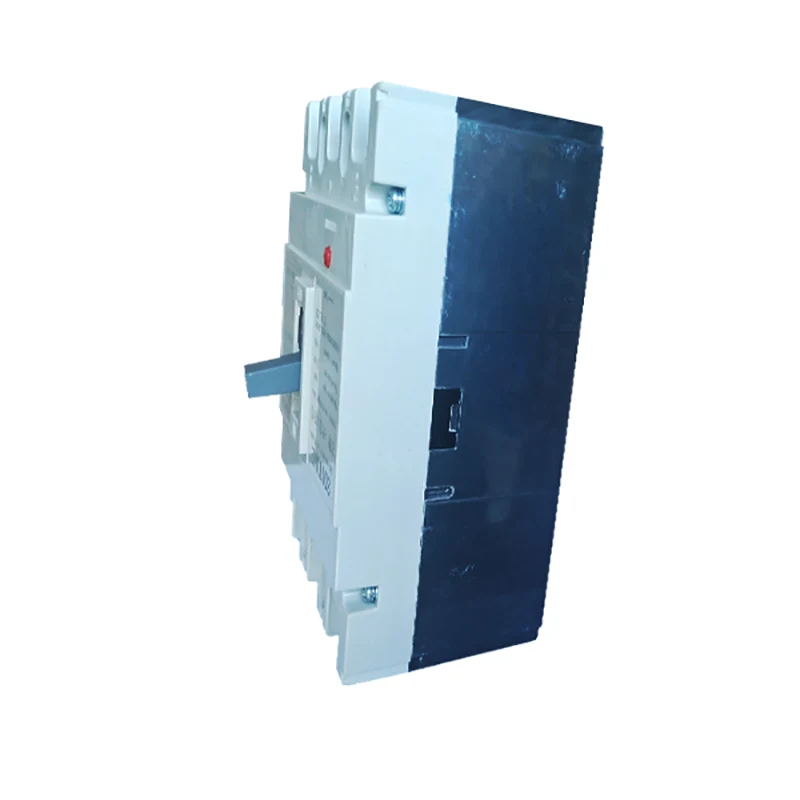

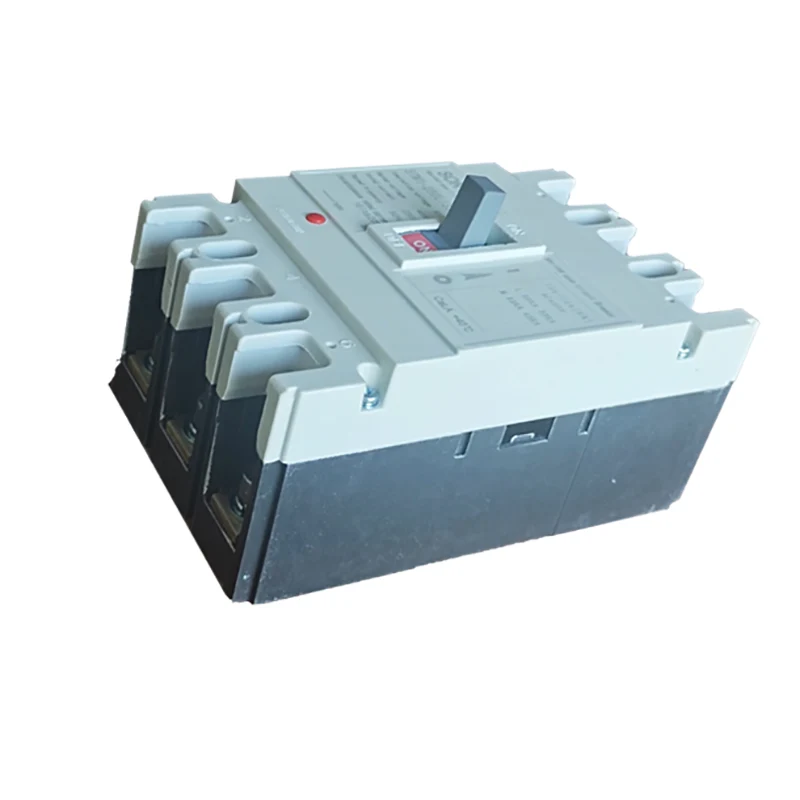

විදුලි අච්චු නඩත්තු කිරීමේ චක්රීය බ්රේකර්

විදුලි අච්චු සහිත සිද්ධි පරිපථ කඩනය යනු අධි බර, කෙටි පරිපථ සහ වෝල්ටීයතාව වැනි ආරක්ෂණ කාර්යයන් සහිත විද්යුත් උපකරණයකි. එහි වැඩකාරී මූලධර්මය නම්, පරිපථ අධික ලෙස පැටවීම, කෙටි පරිපථයක් හෝ වෝල්ටීයතාවය සහ වෙනත් දෝෂ යටතේ පරිපථ අධික ලෙස පැටවීම, කෙටි පරිපථයක් හෝ වෙනත් දෝෂ යටතේ සංවෘත තත්වයක පවතින අතර, පරිපථ කඩනය සහ වෙනත් දෝෂ යටතේ, පරිපථ කඩනය සහ උපකරණවල ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථ කඩනය ස්වයංක්රීයව විසන්ධි වේ.

ආකෘතිය:STM1-250L

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය		Stm1-125			Stm1-250			Stm1-400			Stm1-630			Stm1-800			Stm1-1250
ශ්රේණිගත කර ඇති කෝර්ටිරූස් කුරිරු		125			250			400			630			800			1250
ශ්රේණිගත කුරිරු HN (A)		16,25,32,40.50 කි			100,125,140,160,			250,315,350,400 කි			400,500,630 ක්			630,700,800 කි			80,010,001,250 කි
		63,80,100,125 ක්			180,200,225.25
ශ්රේණිගත කිරීමේ ඡන්දය UE (V) DC ශ්රේණිගත කිරීම								500,550,7 කි			501,000 කි
ශ්රේණිගත කිරීම යුගීය ඡන්දය UKV)		1000			1000			1500			1500			1500			1500
Uip (kV)
ඡන්දය ප්රකාශ කිරීම එක් යුගලයක් (v)		3500			3500			3500			3500			3500			3500
බිඳීමේ ධාරිතාව (කා)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
(1cs = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
ඔහු කුලී	වේලාවන්	7000			7000			4000			4000			2500			2000
විදුලි ජීවිතය	වේලාවන්	2000			2000			1000			1000			800			600
බිඳීමේ වේලාවන් (එම්එස්)		20			20			20			20			20			20
ස්ථාපන ස්ථානය		ඕනෑම ස්ථානයක්
බොලේටර් ධාරිතාව		ඔව්
සම්මත		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
උෂ්ණත්වය (ඇ)		25 ℃ -50 ℃
ආරක්ෂණ බිමි		B20
උපාංග		Of / sd / mx
ආක්රමණය දුර (මි.මී.)		250

ආකෘතිය නැත.	Stm1-250l / 3300
චාප-නිවා දැමීමේ මාධ්යය	වාතය
ප්රමිතිය:	IEC 60947-2
ව්යුහය	MCCB
වර්ගය	Moulede සිද්ධි පරිපථය බ්රේකර්
සහතික කිරීම	CE
අනුමත කිරීම්	CE, ISO9001
බෙදාහැරීමේ කාලය	ඇතුළත දින 20 යි
පිරිවිතර	63a-630a
සම්භවය	වෙන්ෂෝ ෂෙජියැන්ග්
නිෂ්පාදන ධාරිතාව	2000 කාවලි / සතිය
වේගය	සාමාන්ය වර්ගය පරිපථ කඩනය
ස්ථාපනය	ස්ථාවර
පොලු අංකය	3p 4p
ශ්රිතය	සාම්ප්රදායික පරිපථ කඩනය, පරිපථ-බ්රේකර් අසමත් වීම ආරක්ෂාව, අධික ලෙස ගැටුම් ආරක්ෂා කිරීම
මිල	කර්මාන්ත ශාලාව මිල
වගකීම් කාලය	රාත්රී 12.
ප්රවාහන පැකේජය	අභ්යන්තර කොටුව / පෙට්ටි
වෙළඳ ලකුණ	Esouec, Wzscec, utunune, imeec
එච්එස් කේතය	8536200000

ව්යුහය සහ ලක්ෂණ

ව්යුහය: විදුලි අච්චු නාස නඩත්තු කිරීමේ සිද්ධි පරිපථ කඩනය සාමාන්යයෙන් සම්බන්ධතා පද්ධතිය, ආර්.ක්.

විශේෂාංග:

එයට ඉහළ කඩවසම් ධාරිතාවක් සහ හොඳ ගතික තාප ස්ථාවරත්වයක් ඇත.

මෙම කවචය ඉහළ ආරක්ෂිත කාර්යසාධනයක් සහිත දැල්ලේ යුක්ත, චාප ඔරොත්තු දෙන පරිවාරක ද්රව්ය වලින් සාදා ඇත.

මෙහෙයුම් යාන්ත්රණය නම්යශීලී හා විශ්වාසදායක වන අතර එය පරිශීලකයින්ට අතින් හෝ විද්යුත් වශයෙන් ක්රියා කිරීමට පහසුය.

විසන්ධි කරන්න විවිධ ආරක්ෂණ කාර්යයන් ඇති අතර පරිපථයේ විවිධ දෝෂ අනුව අනුරූප ක්රියා සිදු කළ හැකිය.

ක්රියාකාරිත්වය සහ භාවිතය

කාර්යය: විදුලි අච්චු නාස නඩත්තු කිරීමේ චාරිකා කඩනය සඳහා අධි බර ආරක්ෂාව, කෙටි පරිපථ ආරක්ෂාව, වෝල්ටීයතා ආරක්ෂාව සහ කාන්දුවීම් ආරක්ෂා කිරීම වැනි විවිධ ආරක්ෂණ කාර්යයන් ඇත. ඒ අතර, අධික බර ආරක්ෂාවක් යනු පරිපථය අධික ලෙස පටවා ඇති විට, අධික උනුසුම් වීම හේතුවෙන් උපකරණ හානි වීම වැළැක්වීම සඳහා පරිපථ කඩනය කිරීම ස්වයංක්රීයව විසන්ධි කළ හැකිය. කෙටි පරිපථ ආරක්ෂාවක් යනු පරිපථයේ කෙටි පරිපථයක් සිදු වූ විට, චාරිකා කඩනය ගින්න සහ වෙනත් ආරක්ෂක අනතුරු වැළැක්වීම සඳහා පරිපථ කඩනය ඉක්මණින් වැරදි ධාරාව ඉක්මණින් කපා දැමිය හැකිය. අඩු වෝල්ටීයතා ආරක්ෂාවක් යන්නෙන් අදහස් වන්නේ බල සැපයුම් වෝල්ටීයතාව ශ්රේණිගත කළ අගයට වඩා අඩු වූ විට, උපකරණ හානි වීමෙන් උපකරණ ආරක්ෂා කිරීම සඳහා පරිපථ කඩනය ස්වයංක්රීයව විසන්ධි කළ හැකිය; කාන්දු වන ආරක්ෂාව යන්නෙන් අදහස් කරන්නේ පරිපථයේ කාන්දු වීමක කාන්දු වීමක් සිදු වූ විට, පරිපථ කඩනය සඳහා පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථ කඩනය කාලානුරූපව කපා දැමිය හැකි බවයි. කාන්දු වන ආරක්ෂාව යන්නෙන් අදහස් කරන්නේ පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථයේ කාන්දු වීම සඳහා පරිපථ කඩනය සඳහා බල සැපයුම කපා දැමිය හැකි බවයි.

භාවිතයන්: විදුලි අච්චු නාස නඩත්තු කිරීමේ සිද්ධි පරිපථ කඩනයන් නේවාසික, වාණිජ, කාර්මික හා ප්රවාහන ක්ෂේත්රවල විදුලි පද්ධතිවල බහුලව භාවිතා වේ. නේවාසික ක්ෂේත්රයේ, ගෘහ පරිපථවල ආරක්ෂාව සහ විදුලි උපකරණවල ආරක්ෂාව ආරක්ෂා කිරීම සඳහා එය භාවිතා කරයි; වාණිජ ක්ෂේත්රයේ විශාල ගොඩනැගිලි සහ වාණිජ පරිශ්රයේ විද්යුත් පද්ධති ආරක්ෂා කිරීම සඳහා එය භාවිතා කරයි; කාර්මික ක්ෂේත්රයේ කර්මාන්තශාලා උපකරණ හා යන්ත්රවල ආරක්ෂිත ක්රියාකාරිත්වය පාලනය කිරීමට හා ආරක්ෂා කිරීමට එය භාවිතා කරයි; ප්රවාහන ක්ෂේත්රයේ, රථවාහන ලයිට්, දුම්රිය සං als ා සහ වෙනත් උපකරණවල ස්ථාවර ක්රියාකාරිත්වය ආරක්ෂා කිරීම සඳහා එය භාවිතා කරයි.
