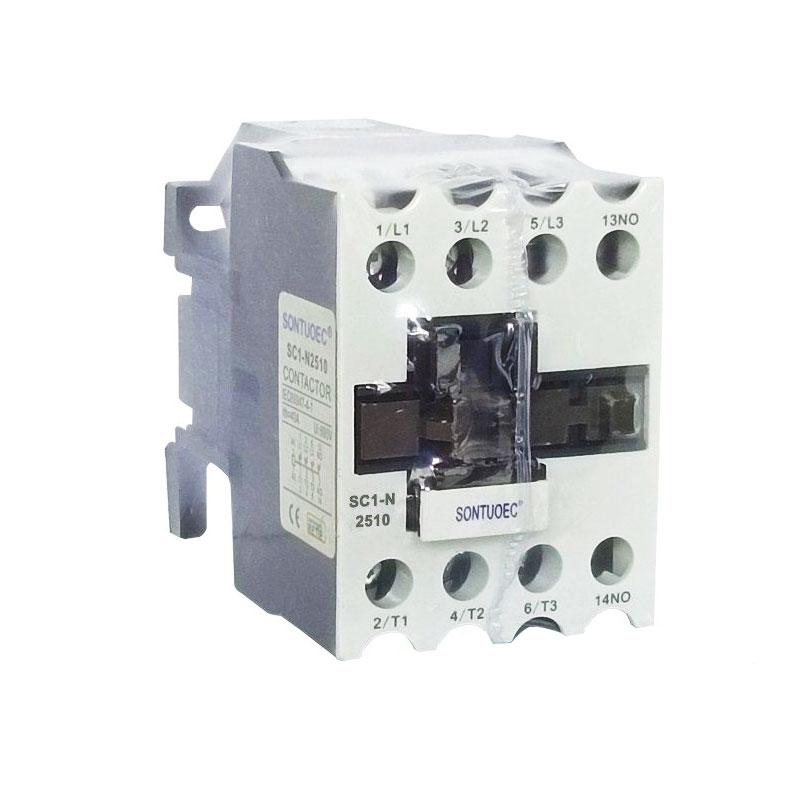

3 ධ්රැව AC ස්පර්ශක

ව්යුහය සහ වැඩ කිරීමේ මූලධර්මය

ව්යුහය:

විද්‍යුත් චුම්භක පද්ධතිය: ස්පර්ශක පද්ධතිය විවෘත කිරීම සහ වසා දැමීම සඳහා චුම්බක ප්‍රවාහයක් උත්පාදනය කිරීමට භාවිතා කරන දඟර, හරය වැනි සංරචක ඇතුළත් වේ.

සම්බන්ධතා පද්ධතිය: ප්‍රධාන සම්බන්ධතා සහ සහායක සම්බන්ධතා ඇතුළුව. ප්‍රධාන ස්පර්ශය අධි ධාරාවක් ගෙනයාමට භාවිතා කරන අතර, පාලන සංඥා සම්ප්‍රේෂණය සහ ප්‍රතිපෝෂණය සාක්ෂාත් කර ගැනීම සඳහා සහායක ස්පර්ශය භාවිතා කරයි.

චාප නිවා දැමීමේ උපකරණය: ස්පර්ශය විසන්ධි වූ විට ඇති වන චාපය නිවා දැමීමට භාවිතා කරන අතර එමඟින් ස්පර්ශය හානිවලින් ආරක්ෂා වේ.

ෂෙල්: බාහිර පරිසරයෙන් අභ්යන්තර සංරචක ආරක්ෂා කිරීම සඳහා භාවිතා වේ.

වැඩ කිරීමේ මූලධර්මය:

දඟරය බලගන්වන විට, යකඩ හරය චුම්භකත්වය උත්පාදනය කරන අතර ස්පර්ශක පද්ධතිය වැසීමට ආකර්ෂණය කරයි, තෙකලා පරිපථය විවෘත කරයි.

දඟරය විසන්ධි කරන විට, යකඩ හරය එහි චුම්බකත්වය නැති වී යන අතර තුන්-ෆේස් පරිපථය විසන්ධි කිරීම සඳහා වසන්තයේ ක්රියාකාරිත්වය යටතේ සම්බන්ධතා පද්ධතිය වෙන් කරයි.

තෙවනුව, යෙදුම සහ තේරීම

යෙදුම්:

3 Pole AC ස්පර්ශකය කාර්මික ස්වයංක්‍රීයකරණය, බල පද්ධතිය සහ ගොඩනැගිලි ස්වයංක්‍රීයකරණය සඳහා බහුලව භාවිතා වේ.

ත්‍රි-ෆේස් මෝටර ආරම්භ කිරීම, නැවැත්වීම සහ ආපසු හැරවීම වැනි මෙහෙයුම් පාලනය කිරීමට එය භාවිතා කළ හැක.

දුරස්ථ පාලනය සහ බල පද්ධතියේ ආරක්ෂාව අවබෝධ කර ගැනීමට ද එය භාවිතා කළ හැකිය.

තේරීම:

3 ධ්‍රැව AC ස්පර්ශකයක් තෝරාගැනීමේදී, බල පද්ධතියේ ශ්‍රේණිගත වෝල්ටීයතාව, ශ්‍රේණිගත ධාරාව සහ බර වර්ගය වැනි සාධක සලකා බැලිය යුතුය.

වත්මන් ශ්රේණිගත කිරීම භාරයේ උපරිම ක්රියාකාරී ධාරාවට වඩා වැඩි හෝ සමාන විය යුතුය.

වෝල්ටීයතා ශ්රේණිගත කිරීම බලශක්ති පද්ධතියේ වෝල්ටීයතා මට්ටමට අනුගත විය යුතුය.
