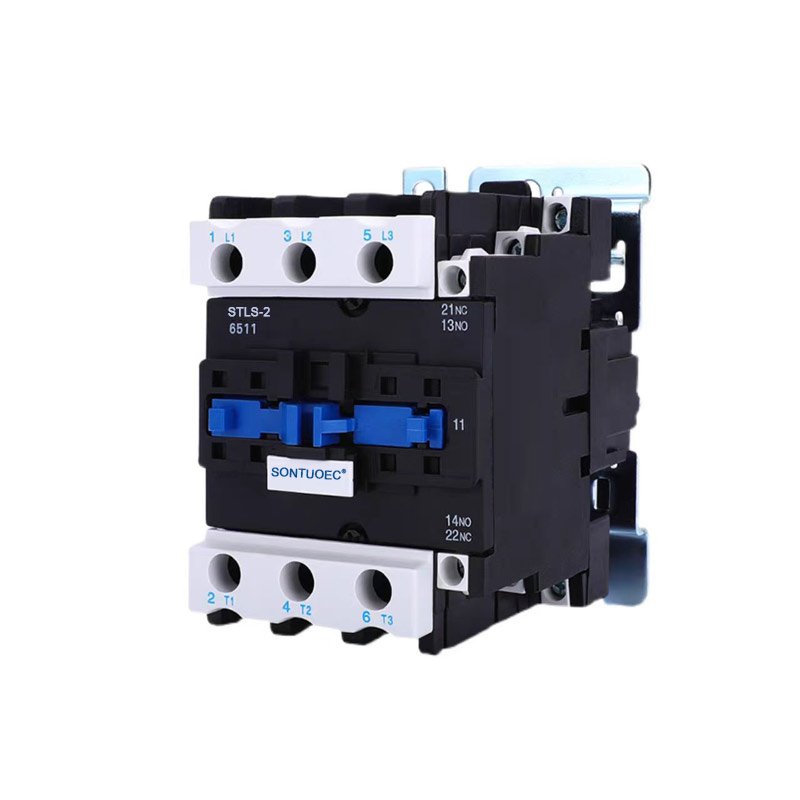

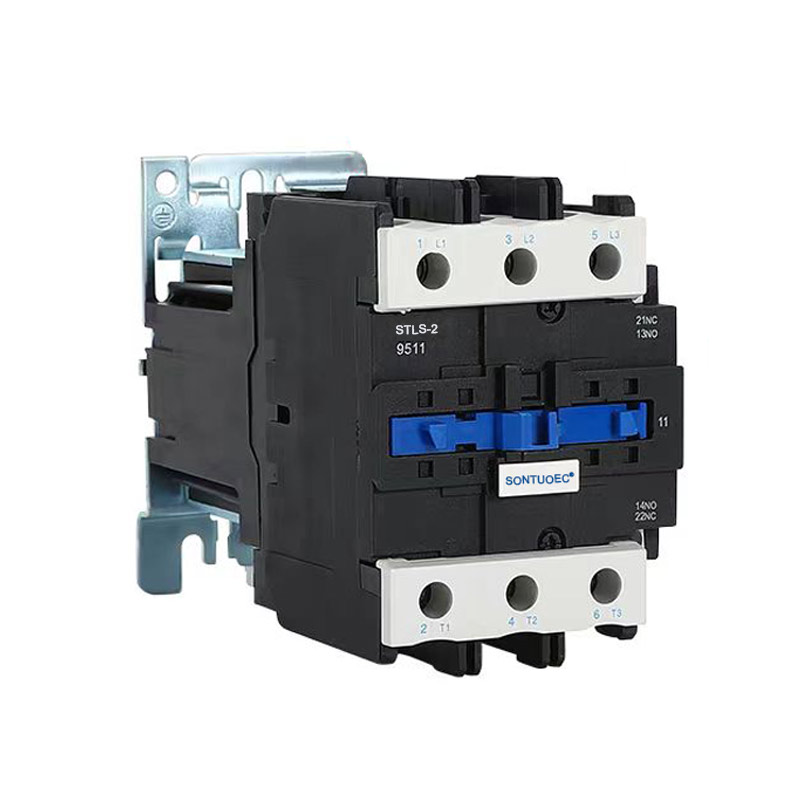

Stls-2(Cjx2) ශ්‍රේණි යාන්ත්‍රික අන්තර් අගුලු දැමීමේ ස්පර්ශකය

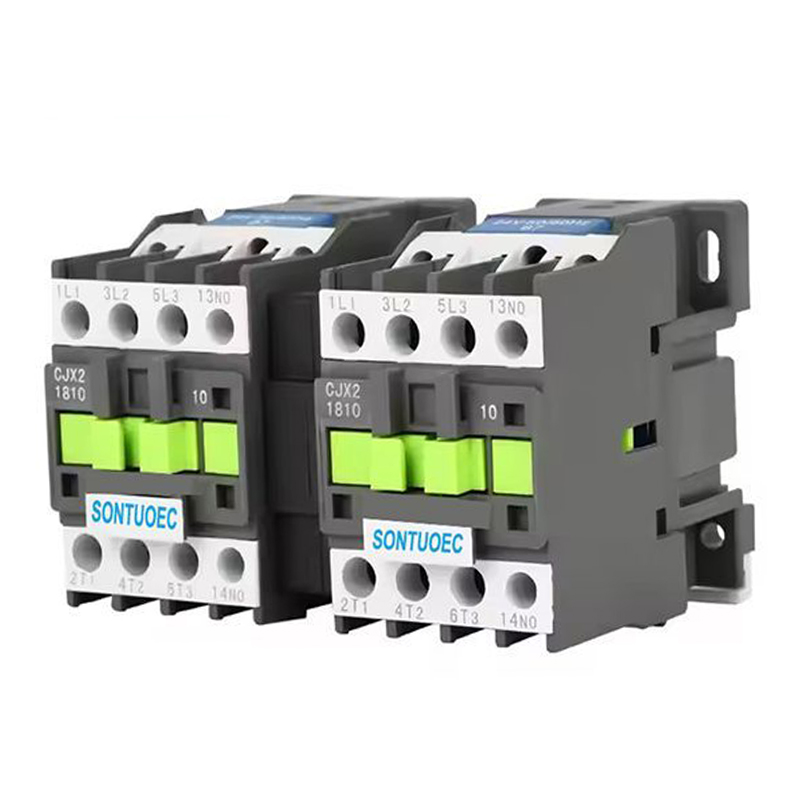

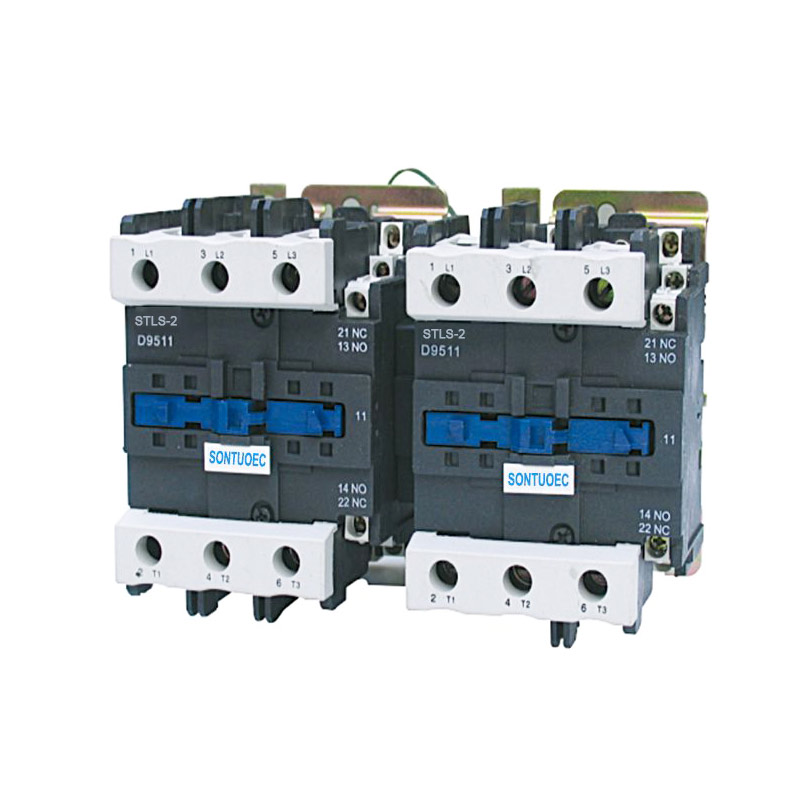

Stls-2(Cjx2) ශ්‍රේණියේ යාන්ත්‍රික අන්තර් අගුලු දැමීමේ ස්පර්ශකය මෝටරය පරිවර්තනය කළ හැකි පාලනය සඳහා ශ්‍රේණිගත වෝල්ටීයතා 660V AC 50Hz, ධාරාව 620A දක්වා පරිපථවල භාවිතා කිරීම සඳහා සුදුසු වේ. මෙම යාන්ත්‍රික අන්තර් අගුළු උපාංගය පරිවර්තනය කළ හැකි ස්පර්ශක දෙකෙහි සම්බන්ධතා වෙනස් කිරීම සහතික කරයි. එය IEC60947-4-1 ප්‍රමිතීන්ට අනුකූල වේ.

ආකෘතිය:STLS-2(CJX2)

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

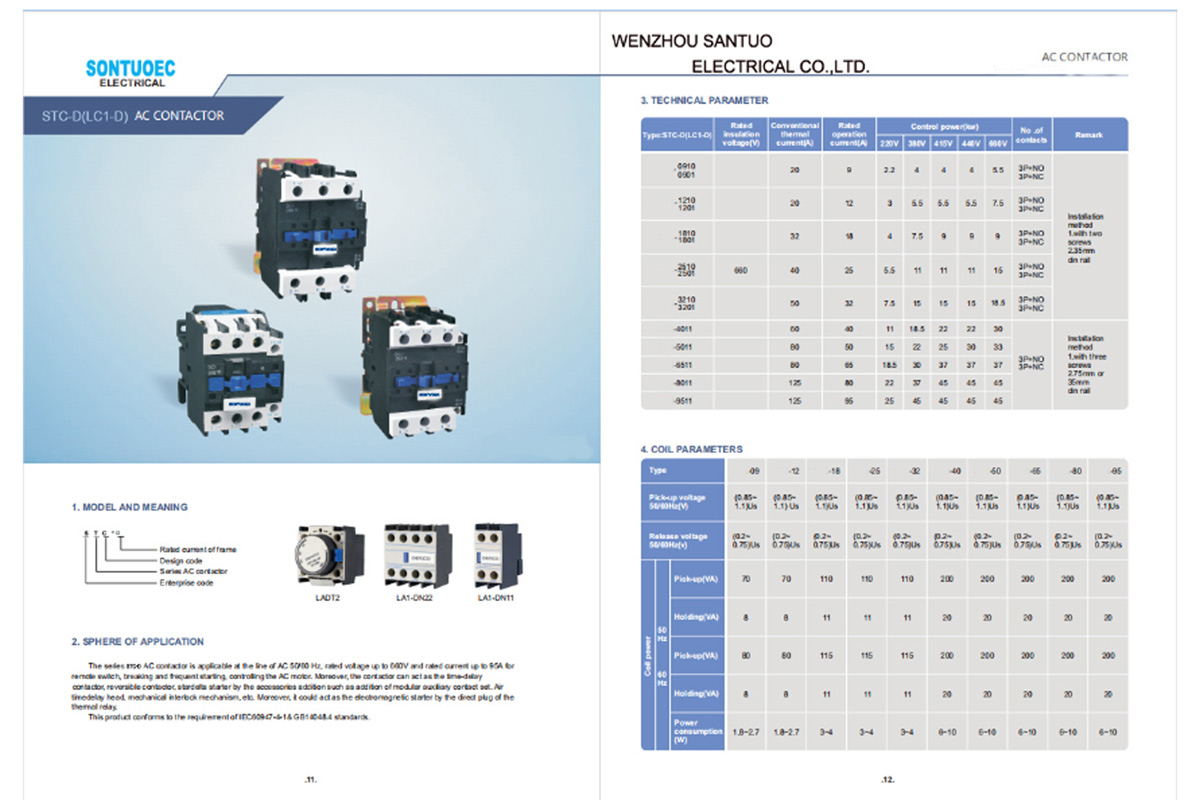

ටයිප් කරන්න		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
නාමික පරිවාරක වෝල්ටීයතාවය		660	660	660	660	660	660	660	660	660	660
සාම්ප්රදායික තාප		20	24	32	40	50	60	75	80	110	125
වත්මන්		20	24	32	40	50	60	75	80	110	125
ක්‍රියාකාරී ලෙස ශ්‍රේණිගත කර ඇත		9	12	16	25	32	40	50	63	80	95
වත්මන්		9	12	16	25	32	40	50	63	80	95
පාලනය කර ඇත	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
බලය (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
සටහන		ස්ථාපනය කිරීම					ස්ථාපනය කිරීම
		රිලේ ඉස්කුරුප්පු දෙකක් භාවිතා කළ හැකිය					රිලේ තුනක් හැක
		තවද 35 මි.මී					ඉස්කුරුප්පු සහ ද භාවිතා කරන්න
		ස්ථාපන දුම්රිය					75mm හෝ 35mm ස්ථාපනය
							දුම්රිය

ව්යුහය සහ ලක්ෂණ

ව්යුහය:

3P AC ස්පර්ශකය සාමාන්‍යයෙන් විද්‍යුත් චුම්භක පද්ධතියකින් (දඟර, හරය, යනාදිය ඇතුළුව), සම්බන්ධතා පද්ධතිය (ප්‍රධාන සම්බන්ධතා සහ සහායක ස්පර්ශය ඇතුළුව), චාප නිවන උපාංගය සහ කවචය සහ අනෙකුත් කොටස් වලින් සමන්විත වේ. ඒවා අතර, ප්‍රධාන ස්පර්ශය අධි ධාරාවක් ගෙනයාමට භාවිතා කරන අතර, පාලන සංඥා සම්ප්‍රේෂණය සහ ප්‍රතිපෝෂණය සාක්ෂාත් කර ගැනීම සඳහා සහායක ස්පර්ශය භාවිතා වේ.

විශේෂාංග:

ස්වාධීන සම්බන්ධතා තුනක් සමඟ, එය තෙකලා බලය සහ එක් ශුන්ය රේඛාවක් එකවර පාලනය කළ හැකිය.

සම්බන්ධතා පද්ධතිය හොඳ සන්නායකතාවය සහ ඇඳුම් ප්රතිරෝධය සහිත උසස් තත්ත්වයේ ද්රව්ය වලින් සාදා ඇත.

විද්‍යුත් චුම්භක පද්ධතියට සම්බන්ධතා විශ්වාසදායක ලෙස සම්බන්ධ කිරීමට සහ මුදා හැරීමට ප්‍රමාණවත් චූෂණ බලයක් ඇත.

චාප නිවා දැමීමේ උපකරණයට සම්බන්ධතා විසන්ධි වූ විට ජනනය වන චාපය ඵලදායි ලෙස නිවා දැමිය හැකි අතර, සම්බන්ධතා හානිවලින් ආරක්ෂා කරයි.

Stls-2(Cjx2) ශ්‍රේණියේ යාන්ත්‍රික අන්තර් අගුලු දැමීමේ ස්පර්ශකය 660V AC 50Hz හෝ 60Hz දක්වා ශ්‍රේණිගත වෝල්ටීයතාවයක්, 95A දක්වා ශ්‍රේණිගත ධාරාවක්, AC මෝටරය සෑදීම සහ කැඩීම, නිතර ආරම්භ කිරීම සහ පාලනය කිරීම සඳහා පරිපථවල භාවිතා කිරීමට සුදුසු වේ. සහායක සම්බන්ධතා බ්ලොක්, ටයිමර් ප්‍රමාදය සහ යන්ත්‍ර-අන්තර් අගුලු දැමීමේ උපාංගය යනාදිය සමඟ ඒකාබද්ධව, එය ප්‍රමාද ස්පර්ශකය, යාන්ත්‍රික අන්තර් සම්බන්ධක ස්පර්ශකය, තරු-ඩෙල්ටා ආරම්භකය බවට පත්වේ. තාප රිලේ සමඟ, එය විද්යුත් චුම්භක ආරම්භකයට ඒකාබද්ධ වේ. IEC 60947-1 අනුව සම්බන්ධතාකරු නිෂ්පාදනය කර ඇත.

මෙහෙයුම් මූලධර්මය

3P AC ස්පර්ශකයේ දඟරය බලගන්වන විට, යකඩ හරය චුම්භකත්වය ජනනය කරන අතර ස්පර්ශක පද්ධතිය වසා දැමීම සඳහා ආකර්ෂණය කරයි, එමඟින් තෙකලා බල සැපයුම සහ ශුන්‍ය වයරයක් සම්බන්ධ කරයි. දඟරය විසන්ධි වූ විට, හරය එහි චුම්භකත්වය නැති වී යන අතර ස්ප්‍රිප් එකක ක්‍රියාකාරිත්වය යටතේ සම්බන්ධතා පද්ධතිය වෙන් වන අතර එමඟින් ශුන්‍ය රේඛාවෙන් තෙකලා බල සැපයුම විසන්ධි වේ. මේ ආකාරයෙන්, 3P AC ස්පර්ශකයට විදුලි බරෙහි දුරස්ථ පාලකය අවබෝධ කර ගත හැකිය.
