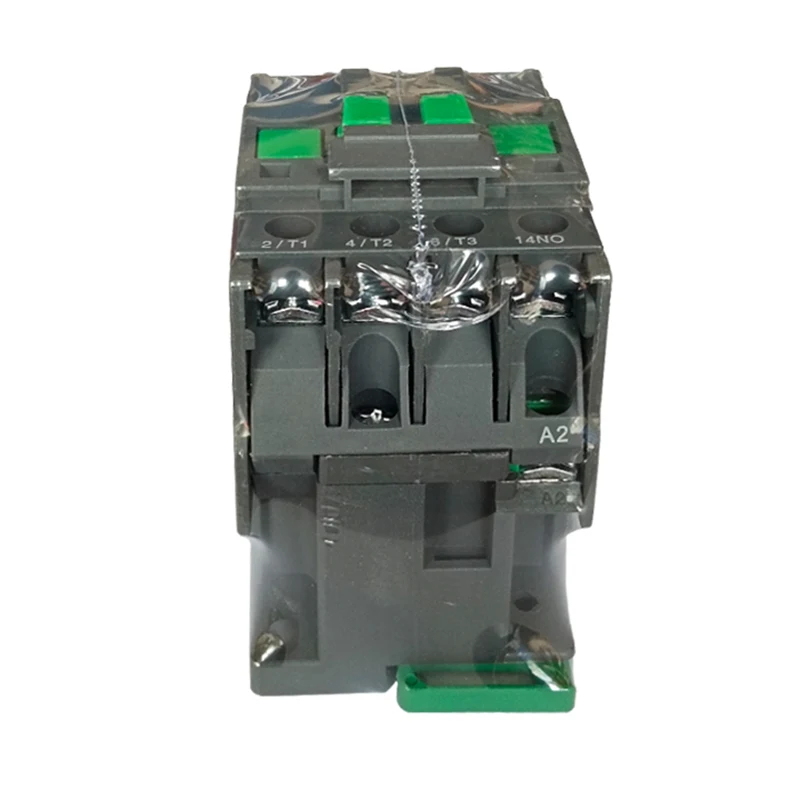

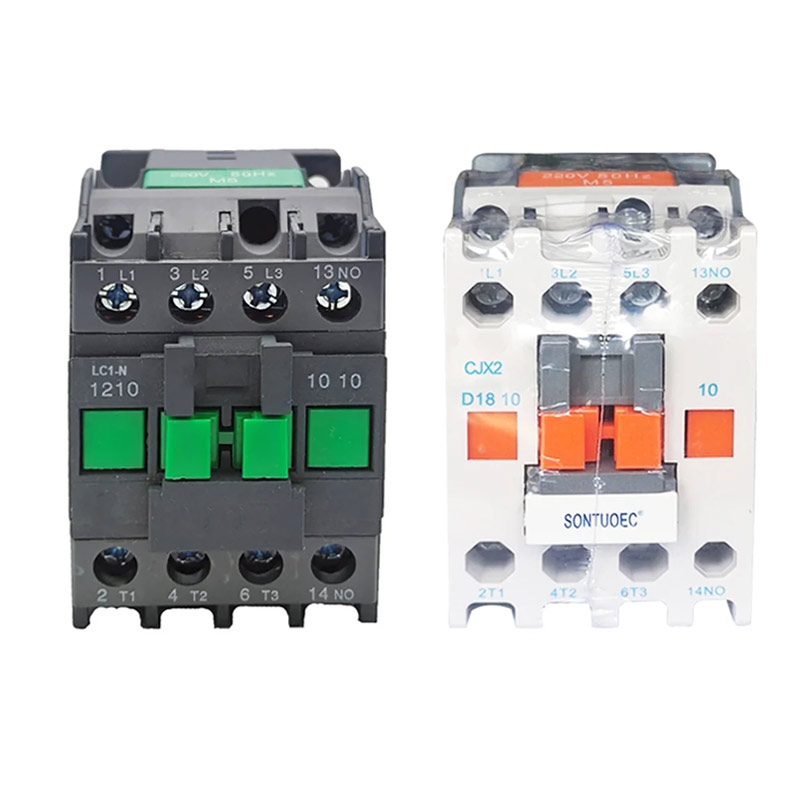

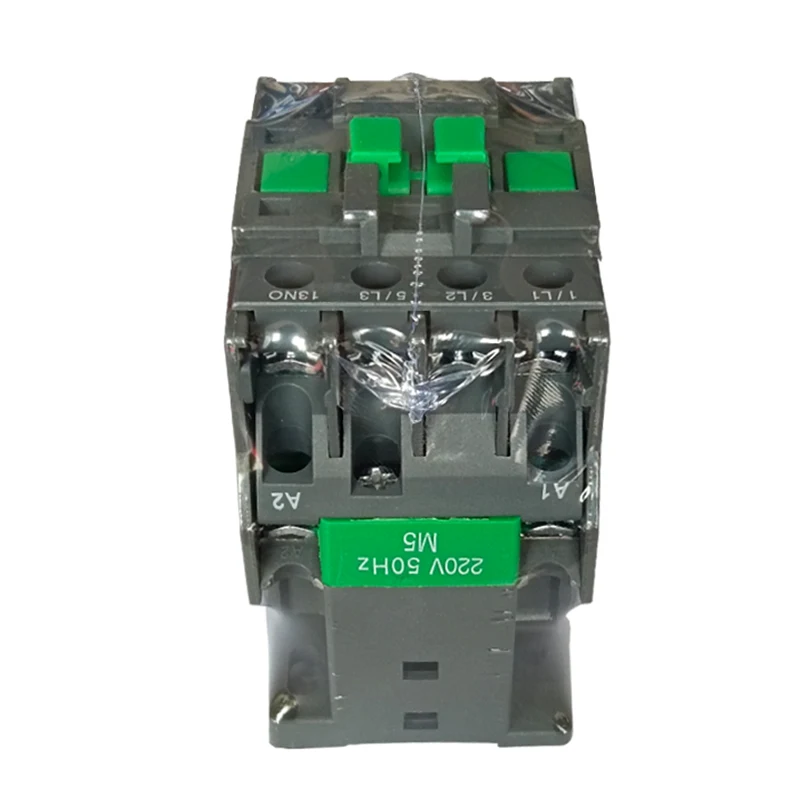

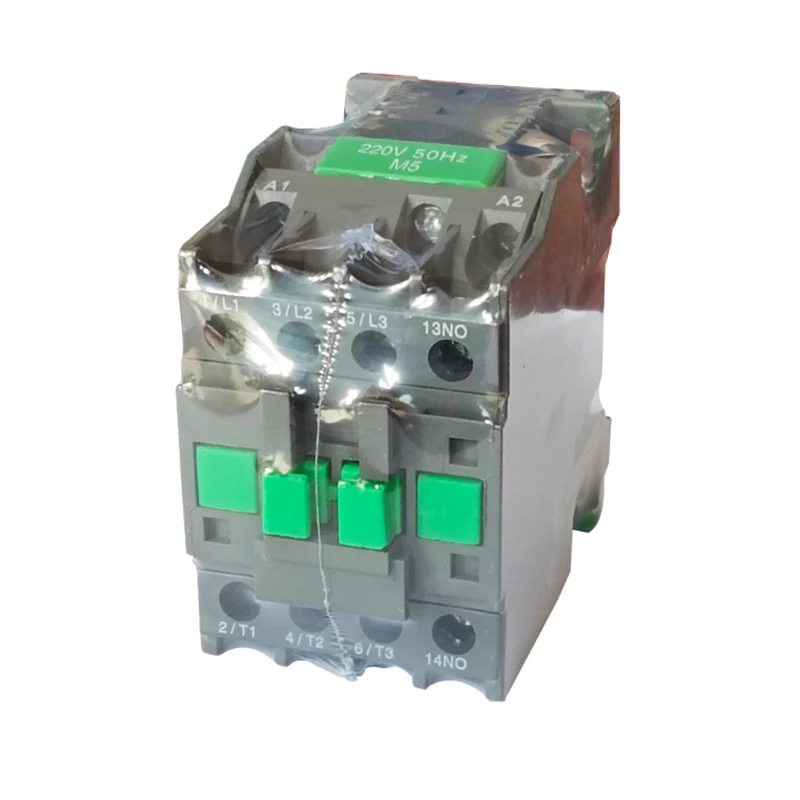

LC1-N වර්ගය Ac contacker

LC1-N වර්ගය Ac 50hz හෝ 60hz සමඟ පරිපථවල භාවිතයට සුදුසු ය, වෝල්ටීයතා 660V දක්වා (සමහර මාදිලි සඳහා 690V දක්වා) සහ 95 ඒ දක්වා ගමන් කරයි. එය දිගු දුර හා වැඩි වශයෙන් දුරස්ව සම්බන්ධ කිරීම හා කැඩීමේ පරිපථ සඳහා භාවිතා කරයි.

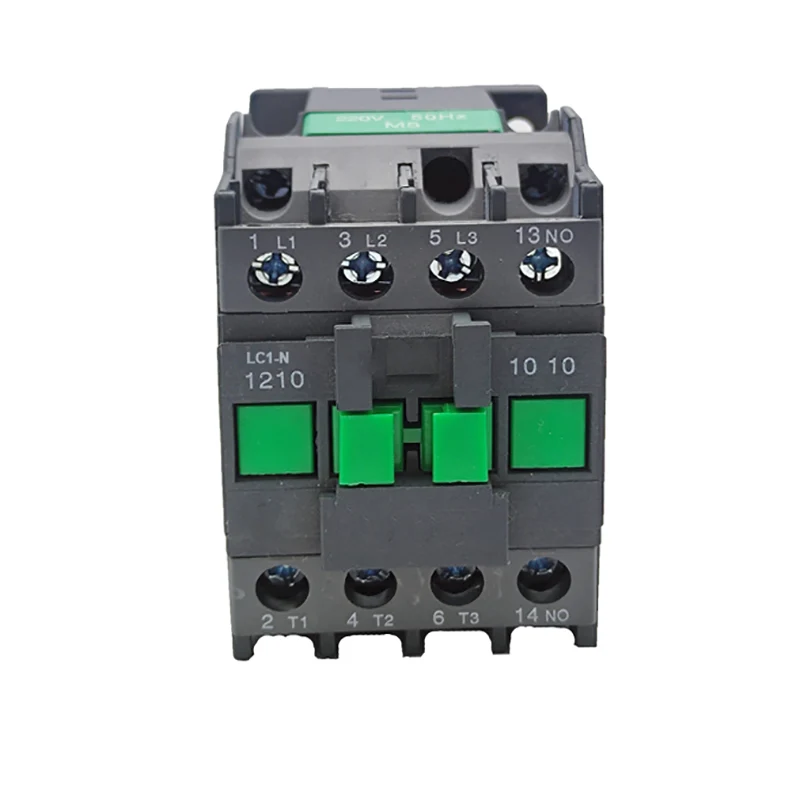

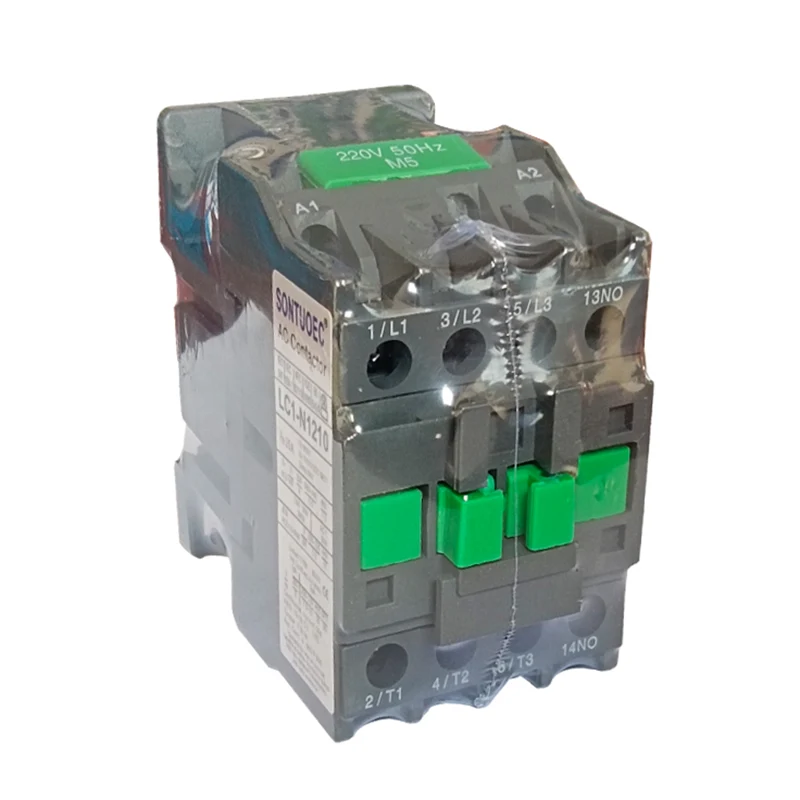

ආකෘතිය:LC1-N1210

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

වර්ගය		Lci-n09	Lc1-n12	Lc1-n18	Lc1-n25	Lc1-n32	Lc1-n40	Lc1-n50	Lc1-n65	Lc1-n80	Lc1-n95
ශ්රේණිගත කිරීමේ වැඩ වත්මන් (අ)	AC3	9	12	18	25	32	40	50	65	80	95
ශ්රේණිගත කිරීමේ වැඩ වත්මන් (අ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-අදියරේ බලශක්ති බලැති ශ්රේණිගත කිරීම් මෝටර්ස් 50 / 60hz අභිවෘද්ධිය AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
ශ්රේණිගත තාපය ධාරාව (අ)		20	20	32	40	50	60	80	80	125	125
විදුලි ජීවිතය	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
විදුලි ජීවිතය	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
යාන්ත්රික ජීවිතය (x104)		1000	1000	1000	1000	800	800	800	800	600	600
සම්බන්ධතා ගණන	3p + නැත					3p + nc + නැත
සම්බන්ධතා ගණන	3p + nc					3p + nc + නැත

ව්යුහාත්මක ලක්ෂණ

මොඩියුලර් නිර්මාණය: LC1-N වර්ගය Ac contactor සම්පූර්ණ ක්රියාකාරී සංයෝජනය සමඟ මොඩියුලර් නිර්මාණය අනුගමනය කරයි, එය පරිශීලකයින්ට ඔවුන්ගේ අවශ්යතා අනුව තෝරාගෙන ඒකාබද්ධ කිරීමට පහසුය.

විද්යුත් චුම්භක පද්ධතිය: ව්යවහාරකයේ වැදගත් අංගයක් වන විද්යුත් චුම්භක දඟර සහ යකඩ හරය ඇතුළුව, එය සම්බන්ධතාවය වසා දැමීම හා විසන්ධි කිරීම පැදවීම සඳහා එය මත විශ්වාසය තබයි.

සම්බන්ධතා පද්ධතිය: ප්රධාන සම්බන්ධතා සහ සහායක සම්බන්ධතා ඇතුළුව. ප්රධාන සම්බන්ධතාවය ප්රධාන පරිපථය සම්බන්ධ කර බිඳ දැමීමට සහ විශාල ධාරාව පාලනය කිරීමට භාවිතා කරයි; විවිධ පාලන ක්රමවල අවශ්යතා සපුරාලීම සඳහා සහායක සම්බන්ධතා පාලන පරිපථයේ ඇත.

ARC නිවා දැමීමේ පද්ධතිය: සාමාන්යයෙන් අර්ධ සංවෘත කල්පවත් කිරීමේ උපකරණයකින් සමන්විත, සාමාන්යයෙන් අර්ධ වශයෙන් අර්ධ සංවෘත කල්පවත්නා උපකරණයක් සහිත මැටි මැටි මැටි මැටි චාපයක් ආවරණය කර ඇති අතර, චාපයෙන් ජනනය වන පරිපථය උරා බොන චාරිකාවකින් සමන්විත වේ.

මෙහෙයුම් මූලධර්මය

පාලක පරිපථය ශක්තිජනක වූ විට, විද්යුත් චුම්භක දඟරය චුම්බක ක්ෂේත්රයක් ජනනය කරන අතර, එමඟින් සම්බන්ධතා වසා දැමීමට ඇති යකඩ හරය ආකර්ෂණය කර ගනිමින්, එමඟින් සංකල්පයේ ප්රධාන පරිපථය සම්බන්ධ කරයි. පාලක පරිපථය ධ්රැවක ඇති විට, චුම්බක ක්ෂේත්රය අතුරුදහන් වන විට, යකඩ හරය වසන්තයේ ක්රියාව යටතේ යළි පිහිටුවනු ලැබේ, සම්බන්ධතාවය විසන්ධි වී ඇති අතර, සංකල්පයේ ප්රධාන පරිපථය ද විසන්ධි වී ඇත.
