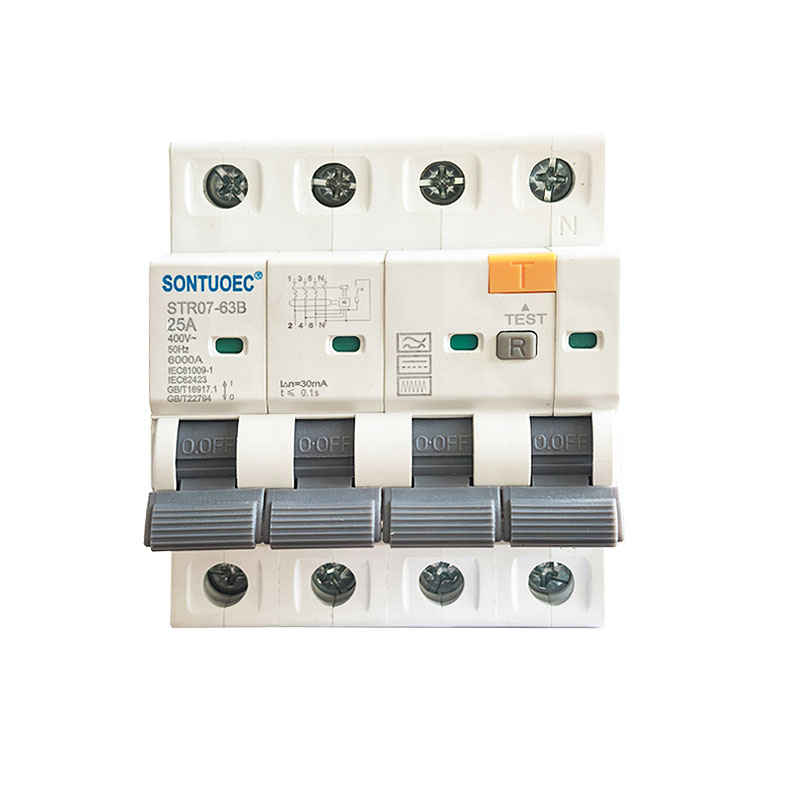

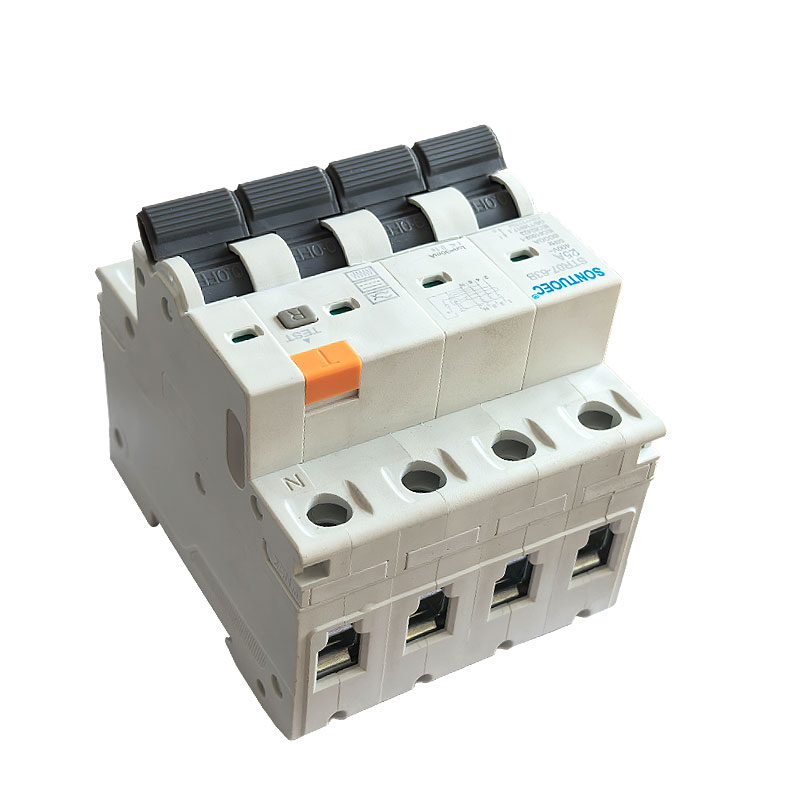

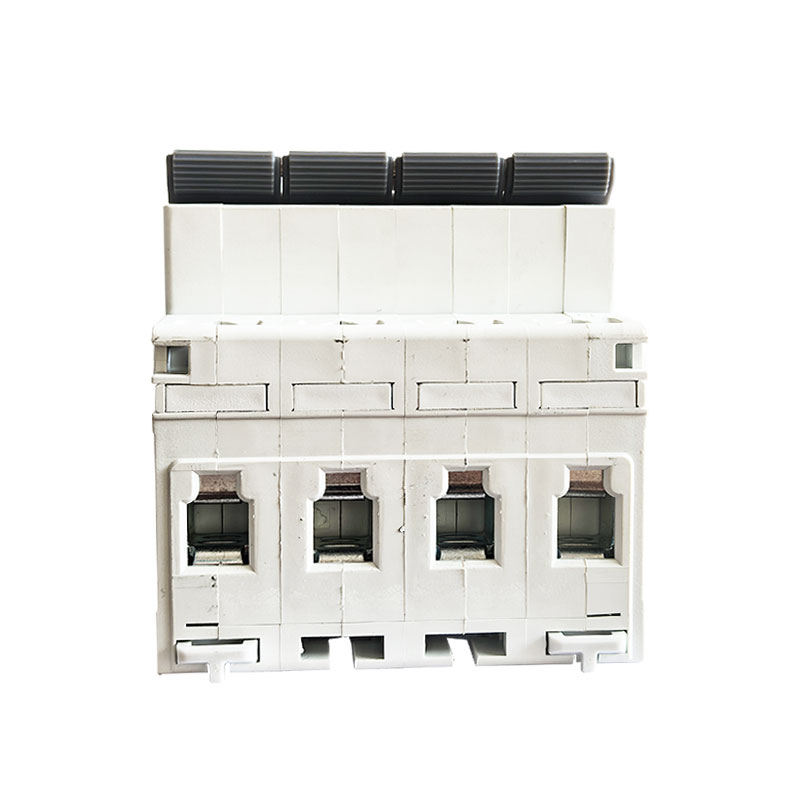

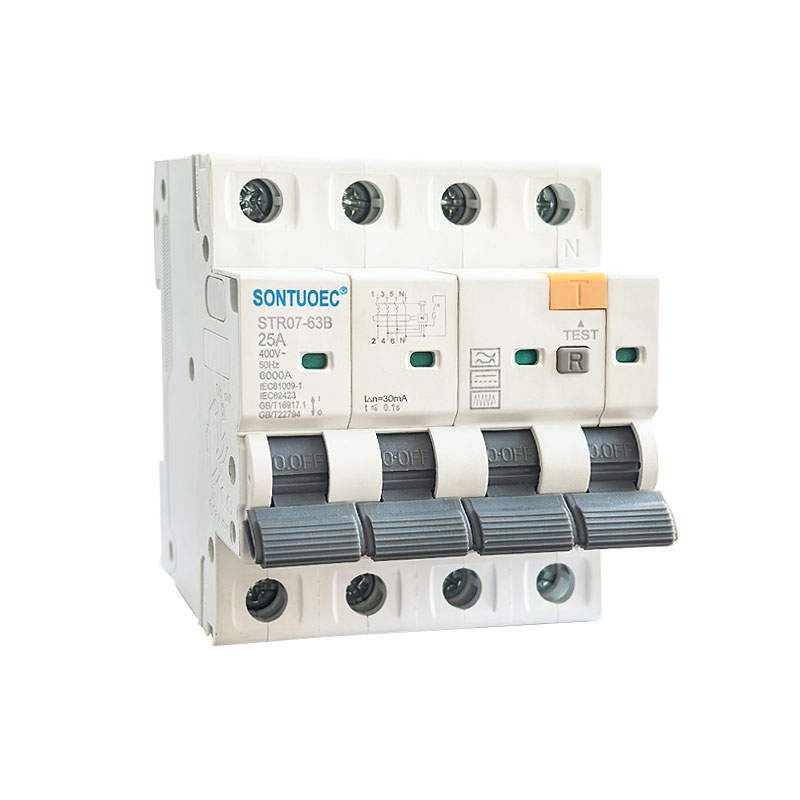

Stro7-6b rcbo b ටයිප් 2p 4p අවශේෂ වත්මන් පරිපථ කඩනය

සොන්ට්සුඕ චීන සැපයුම්කරුවන් / නිෂ්පාදකයින්ගෙන් එකකි STRO7-63B RCBO B වර්ගය 2p 4p අවශේෂ ධාරිතා ඛණ්ඩය, පරිපථ නිවැරදි කිරීම, අව්යාජ දෝෂ සහිත ධාරාව, අදියර තුනක තට්ටුවල වාසිවරණය. එය සාමාන්යයෙන් නැවත ආරෝපණය කිරීමේ ස්ථානය, වෛද්ය උපකරණ සහ උපකරණ, පාලකයන් සහ විචල්ය වේග ධාවක, තාර් -ටර් ආරෝපණ සහ ඉන්වර්ටර් යන ක්ෂේත්රවල භාවිතා වේ.

ආකෘතිය:STRO7-63B

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

විදුලි විශේෂාංගය	සම්මත		IEC / 61009-1; සහ IEC / EN62423
	වර්ගය (පෘථිවි කාන්දු වීමේ සංවේදීතාවයේ වේ)		බී (ඉලෙක්ට්රොනික වර්ගය)
	ශ්රේණිගත කළ ධාරාව	A	6,10,16,20,25,32,40,40,40,40,40,40,40,40,40
	පොලු	P	1p + n, 3p + n
	ශ්රේණිගත වෝල්ටීයතාව ue	V	IP + N: 230 / 240V; 3p + n: 400 / 415V
	ශ්රේණිගත සංවේදීතාව i n	A	0.03,0.1,0.3
	පරිවාරක වෝල්ටීයතා යූඅයි	V	500
	ශ්රේණිගත කළ අවශේෂ සෑදීම සහ	A	500 (= 25A / 40 A හි)
	බිඳීමේ ධාරිතාව බිඳීම	A	630 (in = 63a in))
	කෙටි පරිපථ ධාරාව i ඇ	A	10000
	SCPD ෆියුස්	A	10000
	මම යටතේ ඇති කාලය බිඳ දමන්න	s	≤0.1
	ශ්රේණිගත සංඛ්යාතය	Hz	50
	ශ්රේණිගත කළ ආවේගය වෝල්ටීයතාවයට (1.2 / 5.0) UIMP	V	4000
යාපිකා විශේෂාංග	IND හි පාර විද්යුත් තැපැල් පරීක්ෂණ වෝල්ටීයතාවය. ෆ්රෙඩ්. 1min සඳහා	කේ.වී.	2.5
	පරිසර දූෂණය		2
	විදුලි ජීවිතය		2000
	යාපිකා උකස්		10000
	වැරදි වත්මන් දර්ශකය		ඔව්
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය (දෛනික සාමාන්ය 35 සමඟ)	ºc	-040 ~ + 55ºc
	ගබඩා උෂ්ණත්වය	ºc	-040 ~ 70ºC

අධි බර ආරක්ෂාව: STRO7-63b Rcbo B වර්ගය 2p 4P අවශේෂයේ වර්තමාන පරිපථ කඩනය ස්ට්රොයින් 7-6 බී ආර්සීබී හි ශ්රේණිගත අගය ඉක්මවා යන විට, පරිපථය සහ උපකරණ අධික උනුසුම් වීම වැළැක්වීම සඳහා එය ස්වයංක්රීයව පරිපථය ඉක්මවා යාම, ඊට හානි සිදුවීම වැළැක්වීම සඳහා එය ස්වයංක්රීයව පරිපථය කපා දමනු ඇත.

කෙටි පරිපථ ආරක්ෂාව: STRO7-63b Rcbo B වර්ගය 2p 4p අවශේෂයේ ධාරිතා කලාපය පරිපථයක සිදු වන විට, කෙටි පරිපථ ධාරාවක් පරිපථයට හා උපකරණවලට බරපතල හානි කිරීම සඳහා ස්ට්රොයින්-63 බී ආර්සීබී විසින් පරිපථය ඉක්මනින් කපා දමනු ඇත.

කාන්දුවීම් ආරක්ෂාව: STRO7-63B RCBO, පරිපථයක අවශේෂ ධාරාව (I., කාන්දුවීම් ධාරාව) හඳුනා ගැනීමට හැකියාව ඇත. අවශේෂ ධාරාව කට්ටලය කට්ටලය ඉක්මවා යන විට, ආර්සීබී බී ආකෘතිය 2P 4P අවශේෂ වර්තමාන පරිපථ කඩනය විද්යුත් චක්රීය අනතුරු සහ විදුලි වෙඩි වැළැක්වීම සඳහා ඉතා කෙටි කාලයක් තුළ පරිපථය කපා දමනු ඇත.

STRO7-63B RCBO හි ක්රියාකාරිත්වයේ මූලධර්මය

Stro7-63b Rcbo හි අභ්යන්තර තාප චුම්බක චාරිකා අනාවරක අනාවරකයක් (අධික ලෙස පැටවීම සහ කෙටි පරිපථ ආරක්ෂාව සඳහා) සහ අවශේෂ වත්මන් අනාවරක (කාන්දුවීම් සඳහා ආරක්ෂාව සඳහා) අඩංගු වේ. පරිපථයේ වර්තමාන හෝ අවශේෂ ධාරාවක් අසාමාන්ය වූ විට, අනුරූපී ස්ට්රයිකර් STRO7-63B RCBO හි කැපීමේ යාන්ත්රණය අවුලුවන අතර එය ඉක්මනින් පරිපථය කපා දැමීය.

1.තර්ගල් චුම්බක ට්රිපර්: ධාරාව ප්රේරණය අවුලුවාලීම සඳහා ධාරාව කොන්දොස්තර හරහා ගමන් කරන විට එය ජනනය කරන ලද තාපය හා චුම්බක ක්ෂේත්රය භාවිතා කරයි. ධාරාව වැඩිම වැඩියි, සන්නායකය උණුසුම් වන අතර යකඩ හරය ආකර්ෂණය කර ගැනීම සඳහා තාප චුම්බක ස්ට්රයිකර් තුළ ඇති බිම්ටෙල් තාරකා යන්ත්රය නැමීමට හේතු වේ.

2. වර්තමාන වත්මන් අනාවරකය: පරිපථයේ අවශේෂ ධාරාව හඳුනා ගැනීම සඳහා එය ශුන්ය අනුක්රමික වත්මන් ට්රාන්ස්ෆෝමරයක් භාවිතා කරයි. අවශේෂ ධාරාව කට්ටලය කට්ටලය ඉක්මවා යන විට, අවශේෂ වර්තමාන අනාවරකය පරිපථය කපා හැරීම සඳහා යාන්ත්රණයට සං signal ාවක් යවනු ඇත.

Stro7-63b rcbo හි විශේෂාංග

බහු ක්රියාකාරී අනුකලනය: STRO7-63B RCBO විසින් අධික බර, කෙටි පරිපථ සහ කාන්දුවීම් ආරක්ෂණ කාර්යයන් ඒකාබද්ධ කරයි, විදුලි පද්ධති සැලසුම් කිරීම සහ ස්ථාපනය කිරීම.

ඉහළ සංවේදීතාව: STRO7-63B RCBOs විසින් විශ්වසනීය ආරක්ෂාවක් සපයන පරිපථයේ අසාමාන්ය හා අවශේෂ ධාරාවන් ඉක්මනින් හඳුනාගෙන කපා දැමිය හැකිය.

ස්ථාපනය කිරීමට සහ නඩත්තු කිරීම පහසුය: STRO7-63B RCBO සාමාන්යයෙන් පහසුවෙන් ස්ථාපනය කිරීම සහ නඩත්තු කිරීම සඳහා මොඩියුලපරණය වේ.

ඉහළ ආරක්ෂාවක්: විදුලි පද්ධති ආරක්ෂිතව ක්රියාත්මක කිරීම සහතික කිරීම සඳහා STRO7-63B RCBOs දැඩි ලෙස පරීක්ෂා කර ඉහළ ආරක්ෂාවක් සහ විශ්වසනීයත්වය සඳහා සහතික කර ඇත.

Stro7-63b Rcbo හි යෙදුම් අවස්ථා

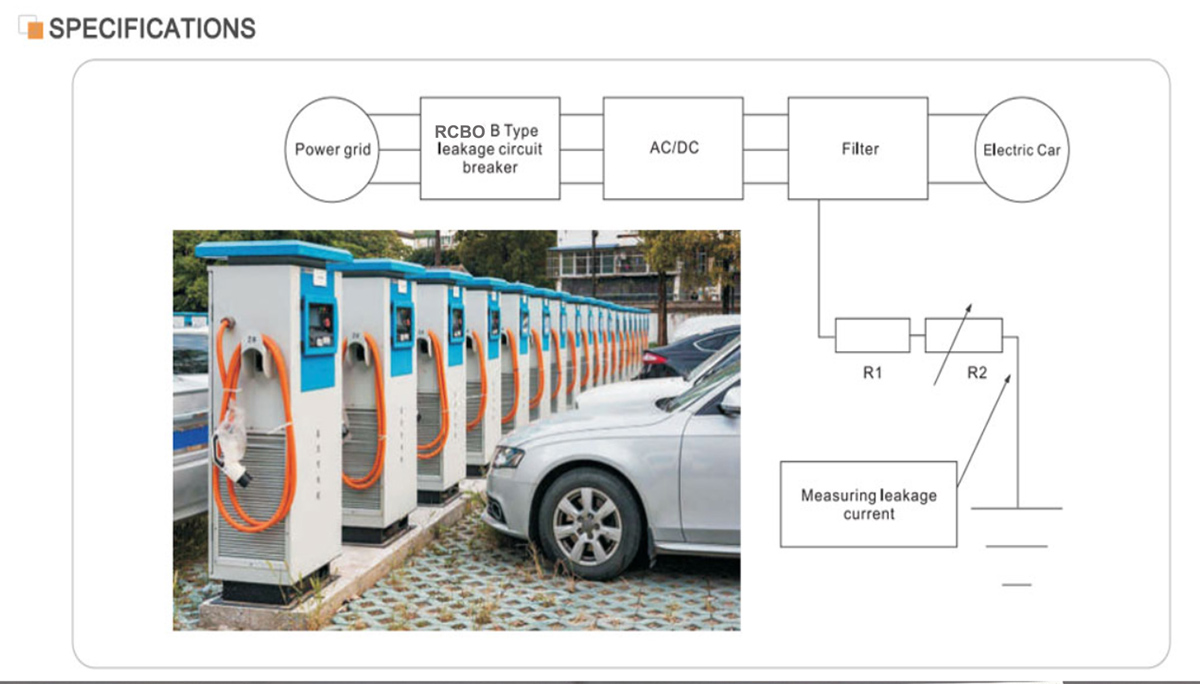

STRO7-63B RCBO නේවාසික, වාණිජ හා කාර්මික අංශවල විදුලි පද්ධතිවල බහුලව භාවිතා වන අතර, විශේෂයෙන් එකවර අධික බර පැටවීම, කෙටි පරිපථ සහ පෘථිවි කාන්දුවීම් අවශ්ය වේ. බාහිර ධාරාවේ හා වෝල්ටීයතාව නිසා ඇති වන හානිය වළක්වා ගැනීම සඳහා පරිපථ සහ උපකරණ ආරක්ෂා කිරීම සඳහා ඒවා සාමාන්යයෙන් බෙදා හැරීමේ පෙට්ටිවල ඒවා ස්ථාපනය කර ඇත.
