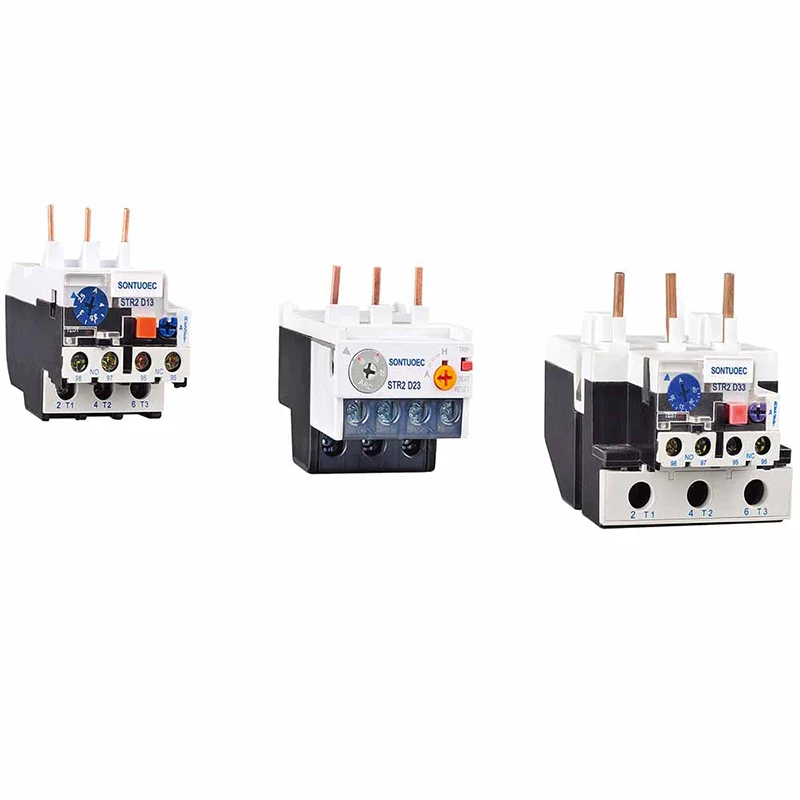

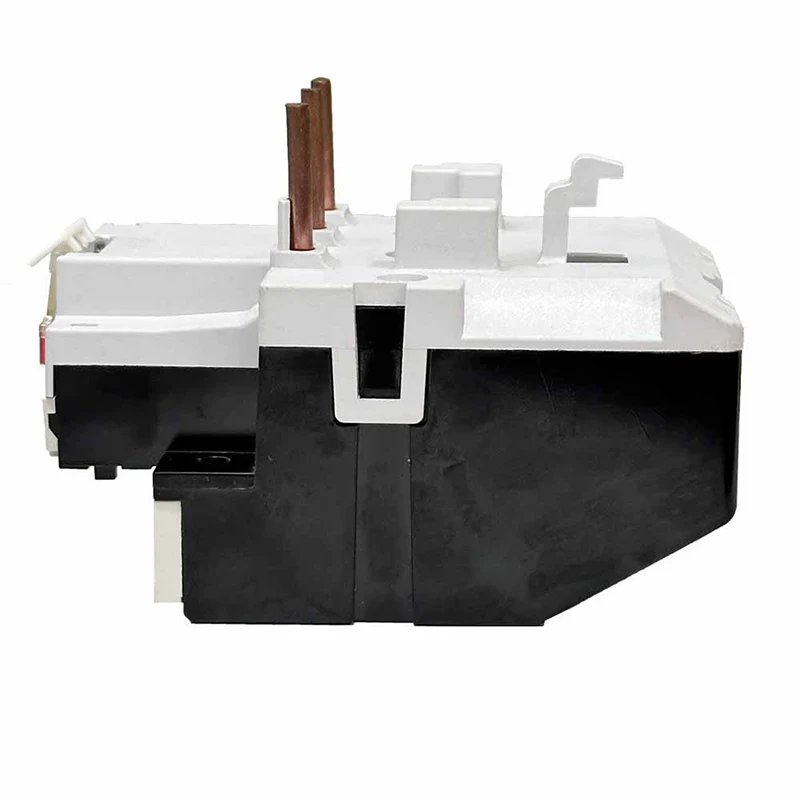

Str2-d33 තාප අධි බර රිලේ

Str2-D33 තාප අධික බර රිලේ විද්යුත් ධාරාවේ තාප ආචරණය පිළිබඳ මූලධර්මය මත රිලේ. මෝටරයක් අධික ලෙස පටවා ගත් විට, එහි වර්තමාන වැඩිවීම උණුසුම් කිරීම සඳහා තාප රිප්ලූ රිපේයානය තුළ උනු කීය මූලද්රව්යය ඇති කරයි. මෙම තාපය ද්විත්ව ප්රසාරණයේ විවිධ සංගුණක සමඟ ලෝහ දෙකකින් සෑදී ඇති අතර එය රත් වූ විට එය නැමෙයි. නැමීම කිසියම් කරුණක් වෙත ළඟා වූ විට, එය යාන්ත්රික උපකරණයක් අවුලුවන, සාමාන්යයෙන් මෝටරයට බල සැපයුම විසන්ධි කරන සම්බන්ධතාවයක්, එමඟින් එය හානිවලින් ආරක්ෂා වේ.

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

නිෂ්පාදන නම	තාප අධි බර රිලේ
ආකෘතිය	St2-d33
ද්රව්ය	ප්ලාස්ටික්, ඉලෙක්ට්රොනික සංරචක
තාප අමතන්න	1NO + 1NC
තාප රඳා පැවතියේ ධාරාව	23 ඒ -99 ඒ	Pls ධාරාව සටහන් කරන්න පරාසය
Str2-93	සකස් කළ හැකි වත්මන් පරාසය (අ) සැකසුම් පරාසය	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
සංඛ්යාතය	660V
පන්තියේ කැපීම	50 / 60hz
වර්ණය	පින්තූරය පෙන්වා ඇති පරිදි

ප්රධාන තාක්ෂණික පරාමිතීන්

ආකෘතිය	ශ්රේණිගත ධාරාව	නැත.	සැකසුම් පරාසය (අ)	ස්පර්ශක සඳහා
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

ප්රධාන කාර්යයන්

අධි බර ආරක්ෂාව: මෝටරයේ බර එය ශ්රේණිගත කළ අගය ඉක්මවා යන විට, තාප අධි බර රිලේය මෝටර් රථ සැපයුමෙන් අධික උනුසුම් වීම හා හානි වීම වැළැක්වීම සඳහා බල සැපයුම කපා දමනු ඇත.

අධික රත් කිරීම: කිසියම් හේතුවක් නිසා මෝටරය උඩිස් (උදා: ඉහළ සංසරණ උෂ්ණත්වය හෝ දුර්වල තාප විසුරුවා හැරීම), තාප අධික බර රිලේ ද විදුලිබල සැපයුම කපා දමනු ඇත.

දර්ශක ශ්රිතය: බොහෝ තාප අධික පැටවීමේ රිලේ ඇති අතර, මෝටර් රථය අධික ලෙස පටවා ඇති විට හෝ අධෛර්යමත් වන විට, මෝටරය අධික ලෙස පටවා ඇති විට හෝ අධෛර්යමත් වන විට තත්වය වෙනස් කරයි, එවිට ක්රියාකරුට නියමිත වේලාවට පියවර ගත හැකිය.

විදුලි මෝටරය අධික ලෙස පැටවීම සඳහා ස්වයංක්රීය රිලේ ස්වයංක්රීය රිලේ ස්ටීරි අධි බර රිලේ මාලාවක් භාවිතා කළ හැකිය. 60947-1.

යෙදුම් අවස්ථා

තාප අධි බර රිලේ විවිධ කාර්මික හා වාණිජ පරිසරවල බහුලව භාවිතා වන අතර, විශේෂයෙන් විදුලි මෝටර් රථ ස්ථාන අවශ්ය වන උපකරණවල. නිදසුනක් වශයෙන්, ඒවා පොම්ප, සම්පීඩක, පංකා, ප්රවාහනය සහ වෙනත් යාන්ත්රික උපකරණවල භාවිතා වේ.

තෝරා ගැනීම සහ ස්ථාපනය කිරීම

තාප අධි බර රිලේක් තෝරාගැනීමේදී, මෝටරයේ බල ශ්රේණිගත කිරීම, මෙහෙයුම් පරිසරය සහ පැටවුම් ලක්ෂණ වැනි සාධක සලකා බැලිය යුතුය. තාප අධි බර රිලේ හි ශ්රේණිගත කළ ධාරාව මෝටරයේ ශ්රේණිගත ධාරාවට ගැලපෙන පරිදි, එය සුදුසු අධිප්රේං සහ අධික ලෙස පටවන ආරක්ෂණ ලක්ෂණ ඇති බව සහතික කිරීම ද අවශ්ය වේ.

තාප අධි බර රිලේ ස්ථාපනය කිරීමේදී, ඔබ නිෂ්පාදකයාගේ මාර්ගෝපදේශ අනුගමනය කළ යුතු අතර එය මෝටරයේ බලයට හා පාලන පරිපථවලට නිසි ලෙස සම්බන්ධ බවට සහතික විය යුතුය. මීට අමතරව, නිසි ක්රියාකාරිත්වය සහ දිගු කාලීන සේවා ජීවිතය සහතික කිරීම සඳහා තාප අධි බර පටවන රිලේ පරීක්ෂා කර නිරන්තරයෙන් නඩත්තු කළ යුතුය.
