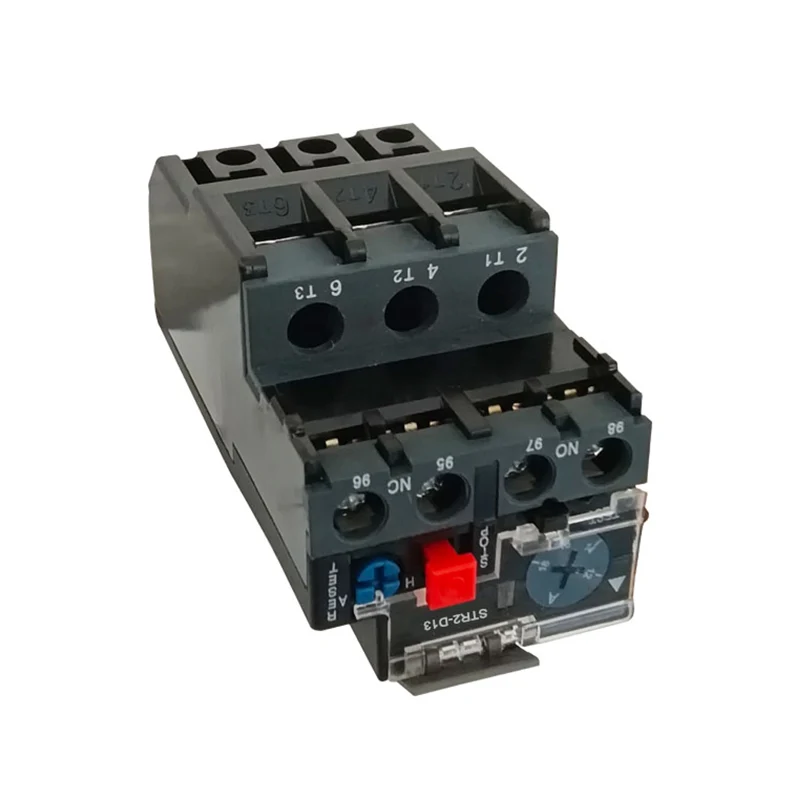

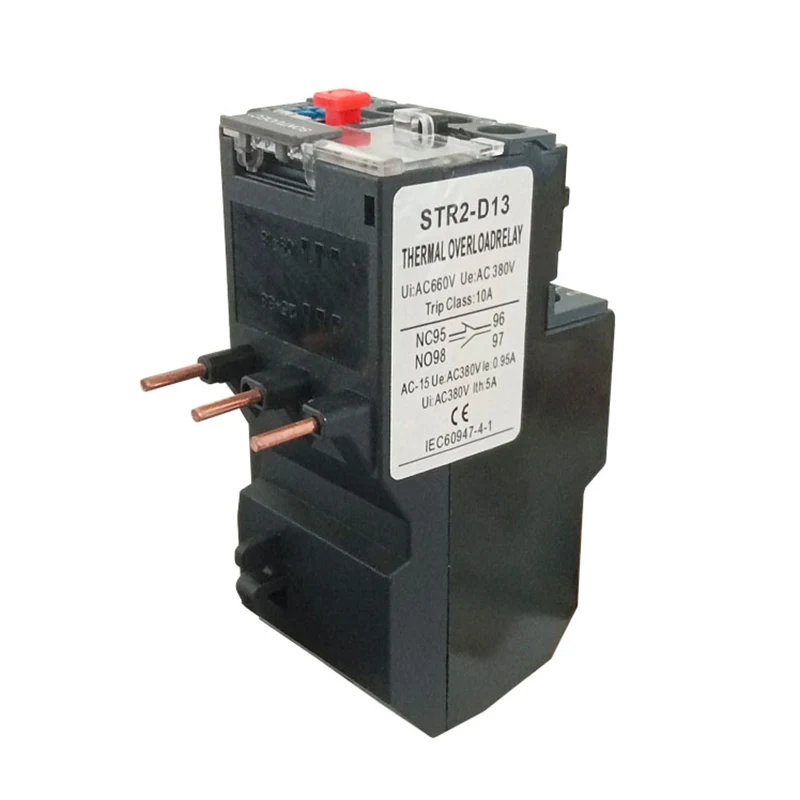

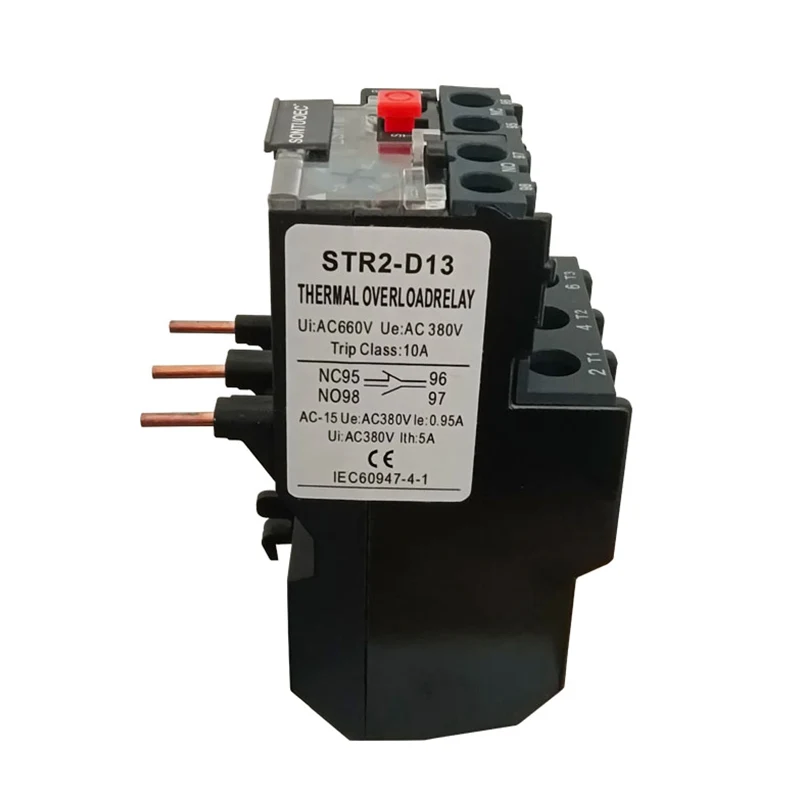

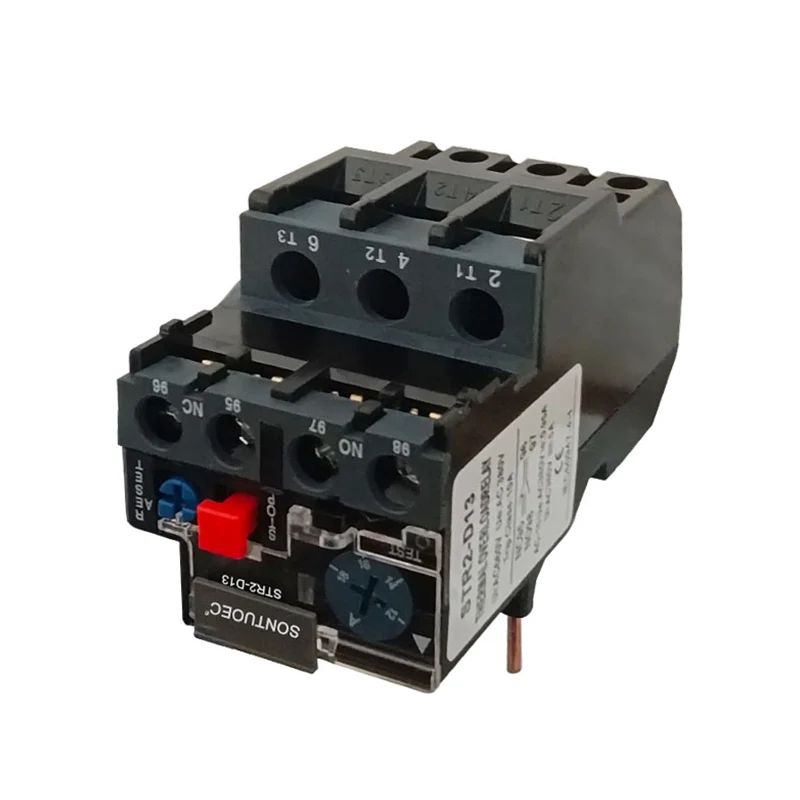

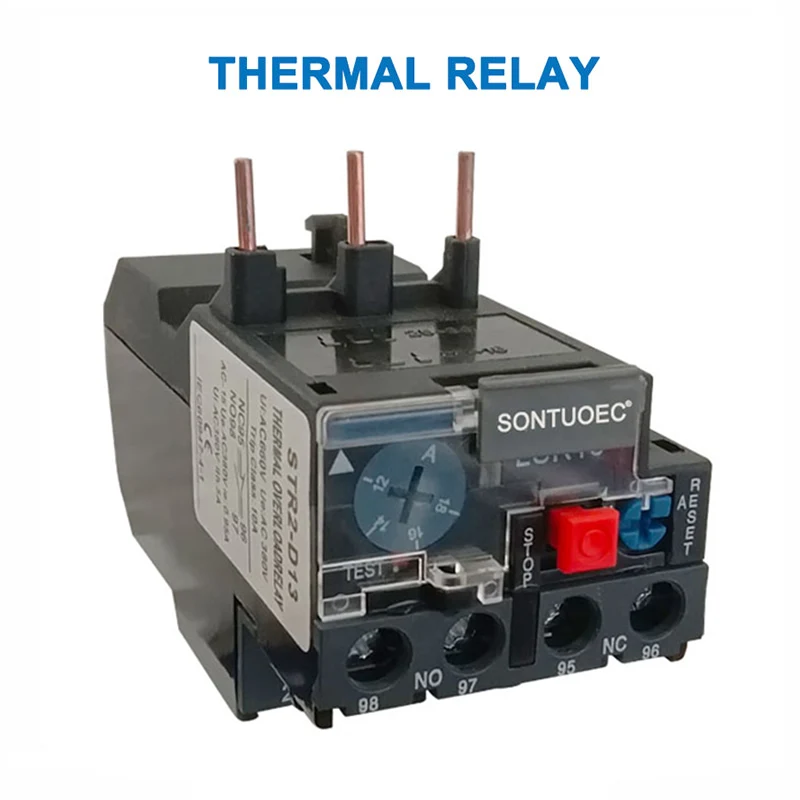

Str2-d13 තාප රිලේ

Str2-D13 තාප රිලේ නම්, තාප අංගය මගින් ජනනය වන තාපය තුළින් ධාරාව භාවිතා කිරීම, එබැවින් මිරිකිරීම් පරිපථය පුළුල් කිරීම සඳහා විවිධ කෝඩ් විහිදුවිලිකරු වේ. මෝටරයේ අධික බර ආරක්ෂණ අංගයක් ලෙස STR2-D13 තාප රිලේ කුඩා ප්රමාණයේ වාසි, සරල ව්යුහය සහ අඩු වියදමක වාසි ඇත.

ආකෘතිය:STR2-D13

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

නිෂ්පාදන නම	තාප අධි බර රිලේ
ආකෘතිය	Str2-d13
ද්රව්ය	ප්ලාස්ටික්, ඉලෙක්ට්රොනික සංරචක
තාප සම්බන්ධතා	1NO + 1NC
තාප රඳා පැවතීමේ ධාරාව	0.1a-25a
සකස් කළ හැකි වත්මන් පරාසය (අ) සැකසුම් පරාසය	1A-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7A-10A
	9A-13a
	12a-18a
	17A-25A
	ඇණවුම පෙන්වන විට Pls සටහන් කරන්න
ui
සංඛ්යාතය	660V
පන්තියේ කැපීම	50 / 60hz
මුළු ප්රමාණය (දළ වශයෙන්)	7 × 4.5 × 7.5cm / 2.8 "× 1.8 × 1.8 × 2.8 × 2.95" (l * w * h)
වර්ණය	පින්තූරය පෙන්වා ඇති පරිදි

ප්රධාන තාක්ෂණික පරාමිතීන්

ආකෘතිය	ශ්රේණිගත ධාරාව	නැත.	සැකසුම් පරාසය (අ)	ස්පර්ශක සඳහා
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

සංයුතිය සහ ව්යුහය

Str2-D13 තාප රිලේ ප්රධාන වශයෙන් තාපන මූලද්රව්ය, ද්විමාන සම්බන්ධතා සහ සම්ප්රේෂණ හා සම්ප්රේෂණ හා ගැලපුම් හා ගැලපුම් යාන්ත්රණයන්ගෙන් සමන්විත වේ. ඒ අතර, උනුසුම් මූලද්රව්යය යනු සාමාන්ය ප්රතිරෝධක වටිනාකමක් ඇති අතර එය කුඩා ප්රතිරෝධක කම්බියක් වන අතර එය මාලාවේ ප්රධාන පරිපථයේ ස්වයංක්රීය ආරක්ෂණය ආරක්ෂා කළ යුතුය; බිම්ටල් පත්රය තාප ප්රසාරණයේ විවිධ සංගුණක වර්ග දෙකකින් සාදන ලද අතර, පෙරළෙන තාපගත ධාරාව පසුකර යන අතර තාපන මූලද්රව්යය හරහා ගමන් කරන විට, තාපය නිසා බිම්ටල් පත්රය නැමී ඇත.

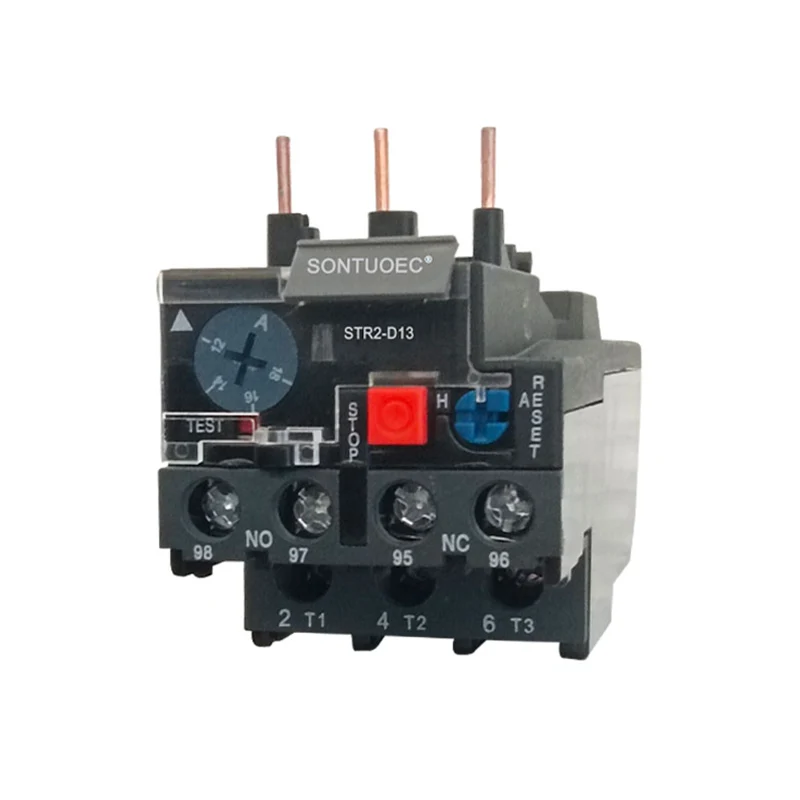

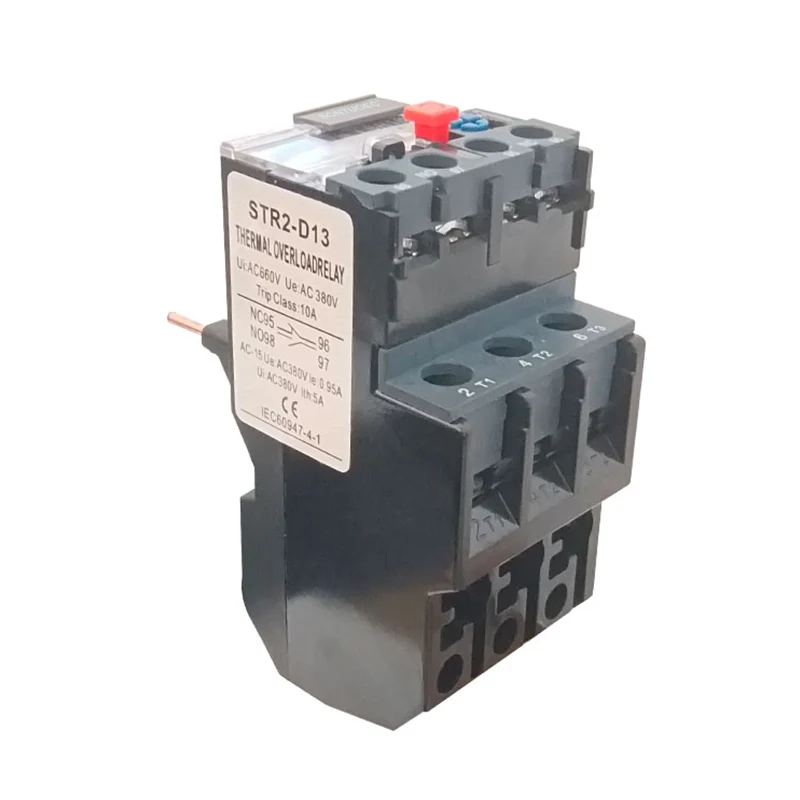

STR2-D13 Thermal Relay

තාක්ෂණික පරාමිතීන්

Str2-D13 තාප රිලේ හි ප්රධාන තාක්ෂණික පරාමිතීන් ඇතුළත් කර ඇති අතර ශ්රේණිගත වෝල්ටීයතාව, ශ්රේණිගත ධාරාව, ශ්රේණිගත සංඛ්යාතය සහ නිවැරදි කිරීමේ වත්මන් පරාසය ඇතුළත් වේ. ඒ අතර, ශ්රේණිගත වෝල්ටීයතාව යනු සාමාන්යයෙන් 220V, 380V, 600V, 600V, වැඩ කළ හැකි ඉහළම වෝල්ටීයතා අගයයි; ශ්රේණිගත ධාරාව යනු STR2-D13 තාප රිලේ හරහා ධාරාව වෙත යොමු වේ; ශ්රේණිගත සංඛ්යාතය සාමාන්යයෙන් නිර්මාණය කර ඇත්තේ 45-62hz ට අනුකූලව ය; ශ්රේණිගත කළ ධාරාවේ පරාසය STR2-D13 තාප රිලේ වල ක්රියාකාරී කාලය අතර ඇති සම්බන්ධතාවය සහ යම් ධාරාවක තත්ත්වය යටතේ වර්තමාන ප්රතිලෝමව සමානුපාතිකව පැවතුනි.

මෙහෙයුම් ලක්ෂණ

Str2-D13 තාප රිලේ වල මෙහෙයුම් ලක්ෂණ ප්රධාන වශයෙන් එහි අභ්යන්තර ද්විමාන හා තාපන මූලද්රව්යය මත රඳා පවතී. මෝටරය අධික ලෙස පටවා ඇති විට, සුළං වැඩිවන ධාරාව සහ STR2-D13 තාප රිලේ මූලද්රව්යය හරහා ධාරාව ද වැඩි වේගයකින් නැමෙන අතර එමඟින් සම්බන්ධක පොල්ලට නැමීම සහ පාලක පරිපථය විසුරුවා හැරීම. STR2-D13 තාප රිලේ නම් කිරීමෙන් පසුව, බිම්ටෙල්ට එය නැවත සැකසීමට පෙර සිසිලනය සඳහා කාලානුරූපී කාල පරිච්ඡේදයක් අවශ්ය වේ.

කාර්යභාරය සහ යෙදුම

ST2-D13 තාප රිලේ ප්රධාන වශයෙන් භාවිතා කරනුයේ අධික බර පැටවීම, අදියර විවේක හා අවිනිශ්චිත තුන් අදියර බල සැපයුම් වැනි වැරදි වලට එරෙහිව විදුලි මෝටර ආරක්ෂා කිරීම සඳහා ය. මෝටර් පරිපථවල, Str2-D13 තාප රිලේ කෙටි පරිපථ ආරක්ෂාවක් සහිත පරිපථ කඩනයන් සමඟ ඒකාබද්ධව භාවිතා කරන විට. මීට අමතරව, Str2-D13 තාප රිලේ වෙනත් විදුලි උපකරණ හෝ විදුලි පරිපථවල අධි බර ආරක්ෂාව සඳහා ද භාවිතා කළ හැකිය.

තේරීම සහ භාවිතය සඳහා පූර්වෝපායන්

Str2-D13 තාප රිලේ තේරීම, මෝටර් රථයේ වැඩ කරන පරිසරයේ ශ්රේණිගත කිරීම, ධාරාව, බරෙහි නම්, බරෙහි, වාතාශ්රය, වාතාශ්රය, ස්වදේශික, විඛාදනයට ලක් වූ, විඛාදනයට ලක්වන ගෑස් පරිසරයක ශ්රේණිගත කිරීම සහ වෙනත් සාධකවල ශ්රේණිගත කිරීම අනුව පුළුල් සැලකිල්ලක් දැක්විය යුතුය.

භාවිතයේ දී, සාමාන්ය ක්රියාකාරිත්වය සහ ආරක්ෂාව සහතික කිරීම සඳහා STR2-D13 තාප රිලේ වැඩ කරන තත්ත්වය නිරන්තරයෙන් පරීක්ෂා කළ යුතුය.
