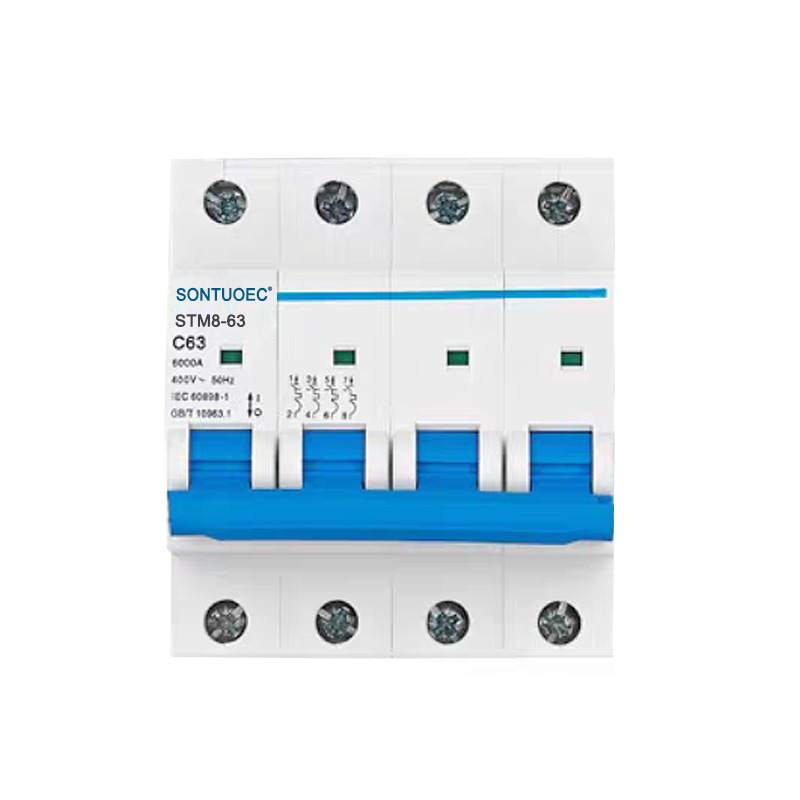

Stm8-63 කුඩා පරිපථ බ්රේකර් 6 ඒ 1 පී 2 පී 34 16 ඒ 230 / 400V

Sontuoec යනු විවිධ කුඩා විදුලි උපකරණ නිෂ්පාදනය කිරීම සඳහා විශේෂ izing වූ චීන සැපයුම්කරුවන් / නිෂ්පාදකයින්ගෙන් කෙනෙකි. එය AC 50 / 60Hz, ශ්රේණිගත වෝල්ටීයතාව 230 / 400V හි සහ ධාරාව 63A දක්වා ශ්රේණිගත කර ඇති ධාරාව පිළිබඳ බලශක්ති පද්ධතියට සුදුසු ය. එය ප්රධාන වශයෙන් ආලේප කිරීම, විදුලිබල බෙදා හැරීම සහ අධි බර සහ උපකරණවල කෙටි පරිපථ ආරක්ෂාව සඳහා කාර්යාල ගොඩනැගිල්ල, වාසස්ථානය සඳහා යොදනු ලැබේ. සාමාන්යයෙන්, එය බලශක්ති පද්ධතිය නිරන්තරයෙන් මාරු නොකිරීම ලෙස ද භාවිතා කළ හැකිය. එය IEC60898-1 ප්රමිතීන්ට අනුකූල වේ.

ආකෘතිය:STM8-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

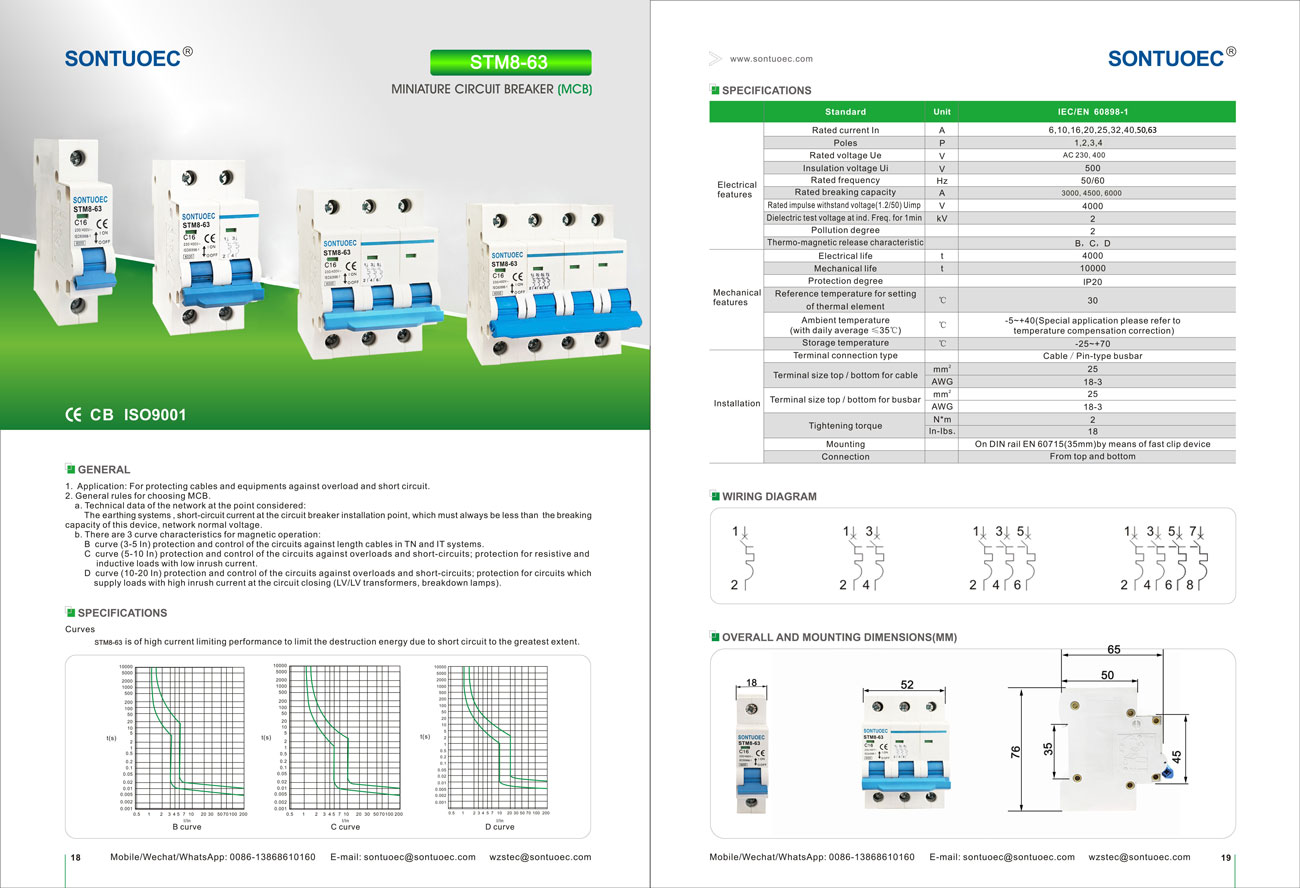

පිරිවිතර:

	සම්මත		IEC / E 60898-1
විදුලි ලක්ෂණ	ශ්රේණිගත කර ඇත ධාරාව	A	1,2,4,4,6,10,,10,16,20,25,40,40,40,40,40,40,40,40,40,40,40,40,40,40,40,0
	පොලු	P	1,2,3,4 කි
	ශ්රේණිගත වෝල්ටීයතාව ue	V	ඒසී 230, 400
	පරිවාරක වෝල්ටීයතා යූඅයි	V	500
	ශ්රේණිගත සංඛ්යාතය	Hz	50/60
	ශ්රේණිගත කළ ධාරිතාව	A	3000, 4500, 6000
	ශ්රේණිගත කළ ආවේගය වෝල්ටීයතාවයට (1.2 / 50) UIMP	V	4000
	Ind.freq හි develectricTri පරීක්ෂණ වෝල්ටීයතාව. 1 මිනිත්තු 1 යි	කේ.වී.	2
	පරිසර දූෂණය		2
	තාප-චුම්බක මුදා හැරීමේ ලක්ෂණය		B, c, d
යාන්ත්රික ලක්ෂණ	විදුලි ජීවිතය	t	4000
	යාන්ත්රික ජීවිතය	t	10000
	ආරක්ෂණ උපාධිය		IP20
	සැකසීම සඳහා යොමු උෂ්ණත්වය	ºc	30
	තාප මූලද්රව්යයේ	ºc	30
	පරිසර උෂ්ණත්වය	ºc	-5 ~ + 40 (විශේෂ යෙදුම කරුණාකර බලන්න
	(දෛනික සාමාන්ය ≤35ºC සමඟ)	ºc	උෂ්ණත්වය වන්දි නිවැරදි කිරීම)
	ගබඩා උෂ්ණත්වය	ºc	-25 ~ + 70
ස්ථාපනය	පර්යන්තය සම්බන්ධතා වර්ගය		කේබල් / පින් වර්ගයේ බස්බාර්
	කේබලය සඳහා ටර්මිනල් ප්රමාණය ඉහළ / පහළ	මි.මී.²	25
	කේබලය සඳහා ටර්මිනල් ප්රමාණය ඉහළ / පහළ	Awg	මාර්තු 18
	සඳහා තාප ප්රමාණය ඉහළ / පහළ බස්බාර්	මි.මී.²	25
	සඳහා තාප ප්රමාණය ඉහළ / පහළ බස්බාර්	Awg	මාර්තු 18
	ව්යවර්ථය තද කිරීම	N^*m	2
	ව්යවර්ථය තද කිරීම	In-lbs	18
	සවි කිරීම		මත වේගවත් ක්ලිප් උපාංගය මගින් දින 60715 (මිලිමීටර්)
	සම්බන්ධතාවය		සිට ඉහළ සහ පහළ

STB1-63 කුඩා පරිපථ කඩනයෙහි ප්රධාන කාර්යයන්

2. ආරක්ෂාව සැපයීම: පරිපථයේ ධාරාව MCB හි ශ්රේණිගත අගය ඉක්මවා යන විට, STM8-63 කුඩා පරිපථ කඩනය ඉක්මවා යාම, පරිපථය හා උපකරණ අධික ලෙස උනුසුම් වීම වැළැක්වීම සඳහා නියමිත කාලයක් තුළ පරිපථය ස්වයංක්රීයව කපා දමනු ඇත.

2. ෂෝර්ට් පරිපථ ආරක්ෂාව: පරිපථයේ කෙටි පරිපථයක් සිදු වූ විට, STB1-63 කුඩා පරිපථ කඩනය කිරීම පරිපථ හා උපකරණවලට හානි කිරීම සඳහා කෙටි පරිපථ ධාරාවක් වළක්වා ගැනීම සඳහා STB1-63 කුඩා පරිපථ කඩනය වහාම පරිපථයෙන් කපා දැමීය.

3.ලස්ගේ ආරක්ෂාව (සමහර MCBS මෙම ශ්රිතය ඇත): කාන්දු වන ආරක්ෂාවක් සහිත MCBS සඳහා, පරිපථයේ කාන්දු වීමක් ඇති විට, STB1-63 කුඩා පරිපථ කඩනය ඇති විට පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථය ඉක්මනින් කපා දමන්න.

MCBs ක්රියාත්මක කිරීමේ මූලධර්මය

MCBS සාමාන්යයෙන් ඇතුළත තාප චුම්බක හෝ ඉලෙක්ට්රොනික චාරිකා අනාවරකයක් අඩංගු වන අතර එය පරිපථයේ ධාරාවේ වෙනස්කම් හඳුනා ගැනීමට භාවිතා කරයි. ධාරාව අසාමාන්ය වූ විට, ස්ට්රයිකයා MCB හි කැපීමේ යාන්ත්රණය අවුලුවන අතර STB1-63 කුඩා පරිපථ බ්රේකර්ටෝ ඉක්මනින් පරිපථය කපා දැමීය.

1.තර් චුම්බක වැඩිකරු: ධාරාව අවුලුවාලීම සඳහා ධාරාව කොන්දොස්තර හරහා ගමන් කරන විට එය ජනනය වන තාපය භාවිතා කරයි. ධාරාව ඉතා විශාල වූ විට, සන්නායකය උණුසුම් වන අතර, තාප චුම්බක වර්ජකයා තුළ බිම් බෝඩ් යාන්ත්රණය අවුලුවාලීමට හේතු විය.

2. ඉලෙක්ට්රික් ස්ට්රයිකර්: එය වර්තමාන වෙනස්කම් හඳුනා ගැනීම සහ කැපීමේ යාන්ත්රණයේ ක්රියාකාරිත්වය පාලනය කිරීම සඳහා විද්යුත් සංරචක භාවිතා කරයි. අසාමාන්ය ධාරාවක් අනාවරණය වූ විට, ඉලෙක්ට්රොනික වැඩිකරු පරිපථය කපා හැරීම සඳහා යාන්ත්රණයට සං signal ාවක් යවයි.

MCB හි යෙදුම් අවස්ථා

අසාමාන්ය වත්මන් නිසා ඇති වන හානිය හා උපකරණවලින් ආරක්ෂා කිරීම සඳහා නේවාසික, වාණිජ හා කාර්මික ප්රදේශවල විදුලි පද්ධතිවල විද්යුත් පද්ධතිවල බහුලව භාවිතා වේ. ඒවා සාමාන්යයෙන් බෙදාහැරීමේ පෙට්ටි වල ස්ථාපනය කර ඇත, ස්විචර්ට් පුවරු මාරු කිරීම හෝ පාලනය කිරීම පරිපථයක ප්රධාන ස්විචයක් හෝ ශාඛා ස්විචයක් ලෙස භාවිතා කරයි.

MCBS තෝරා ගැනීම සහ ස්ථාපනය කිරීම

1. තේරීතිකව: MCBs තෝරාගැනීමේදී, පරිපථ, වෝල්ටීයතා මට්ටම, ආරක්ෂණ ලක්ෂණ සහ කාන්දුවීම් ආරක්ෂාව අවශ්ය වේද යන්න වැනි සාධක සලකා බැලිය යුතුය. දේශීය විදුලි ආරක්ෂණ ප්රමිතීන් සහ රෙගුලාසි සමඟ තෝරාගත් STB1-63 කුඩා පරිපථ කඩභාශනය කරන බව සහතික කිරීම ද වැදගත් ය.

2. සිනිඳු කිරීම: Stm8-63 කුඩා පරිපථ කඩනය 6ka 1p 2p 30/400 වියළි, වාතාශ්රය සහිත පරිසරයකින් විඛාදන වායූන් වලින් සවි කර එය නිවැරදිව හා ආරක්ෂිතව ස්ථාපනය කළ යුතුය. ස්ථාපනය අතරතුර, අදාළ විදුලි ආරක්ෂණ රෙගුලාසි සහ මෙහෙයුම් ක්රියා පටිපාටි නිරීක්ෂණය කළ යුතුය.
