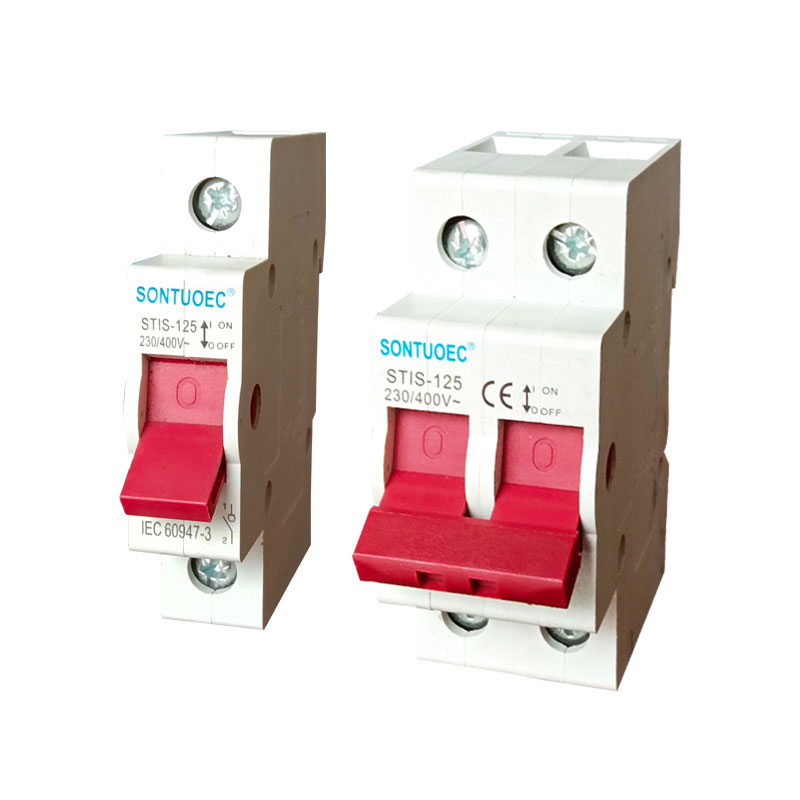

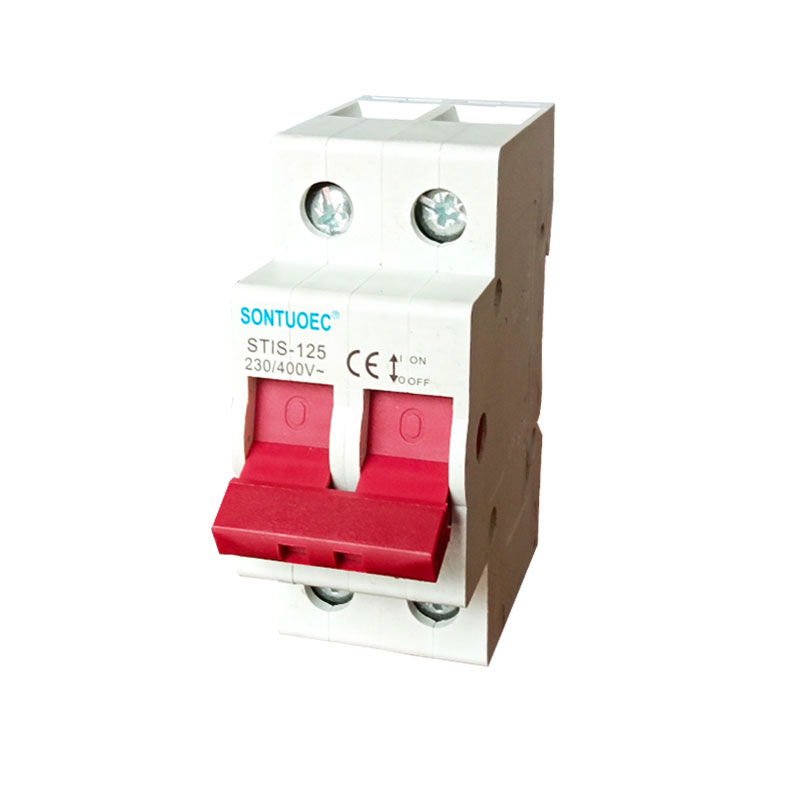

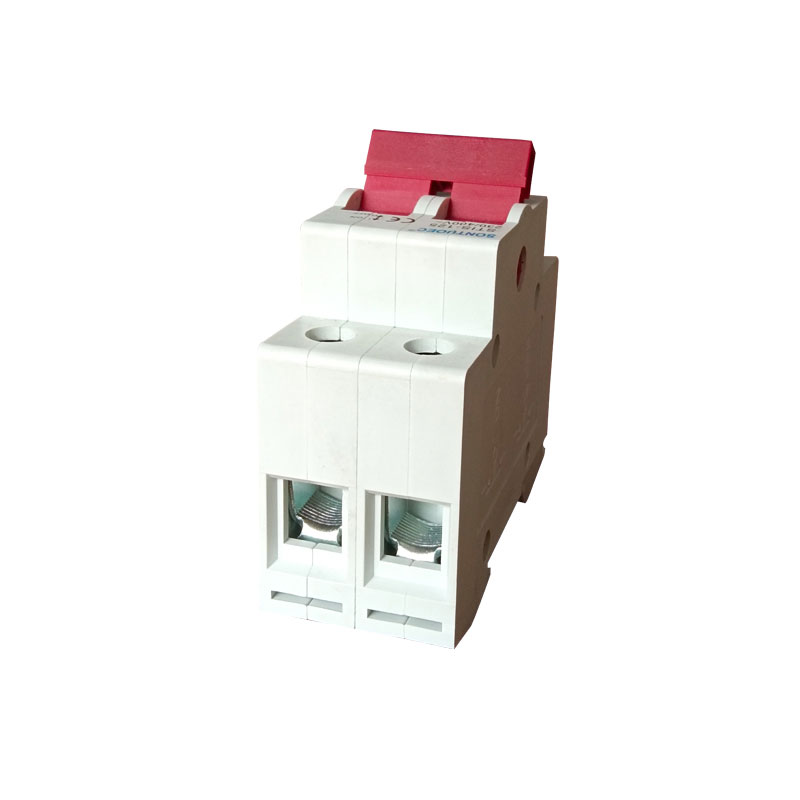

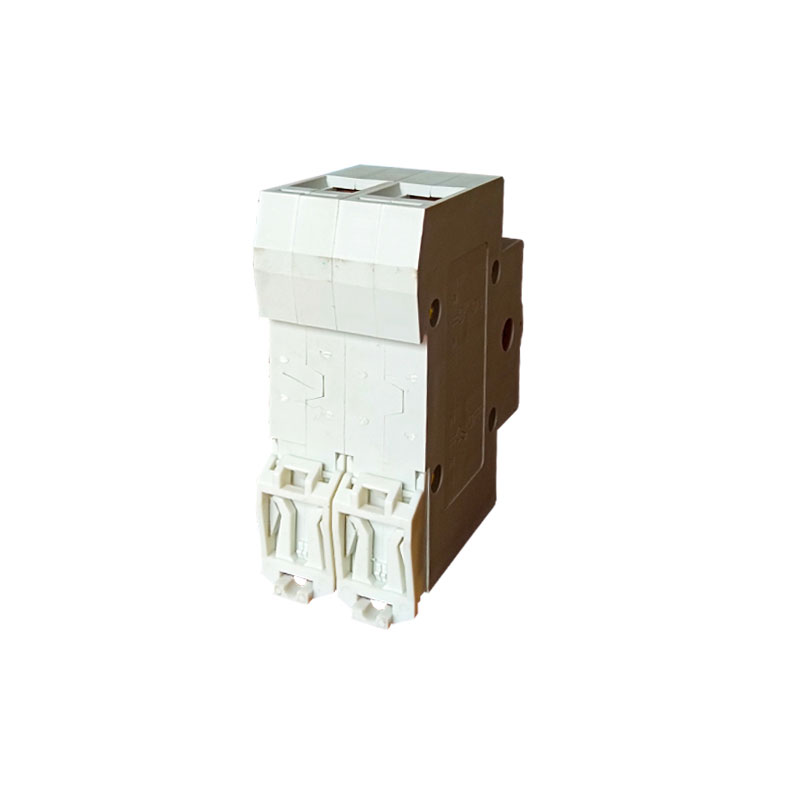

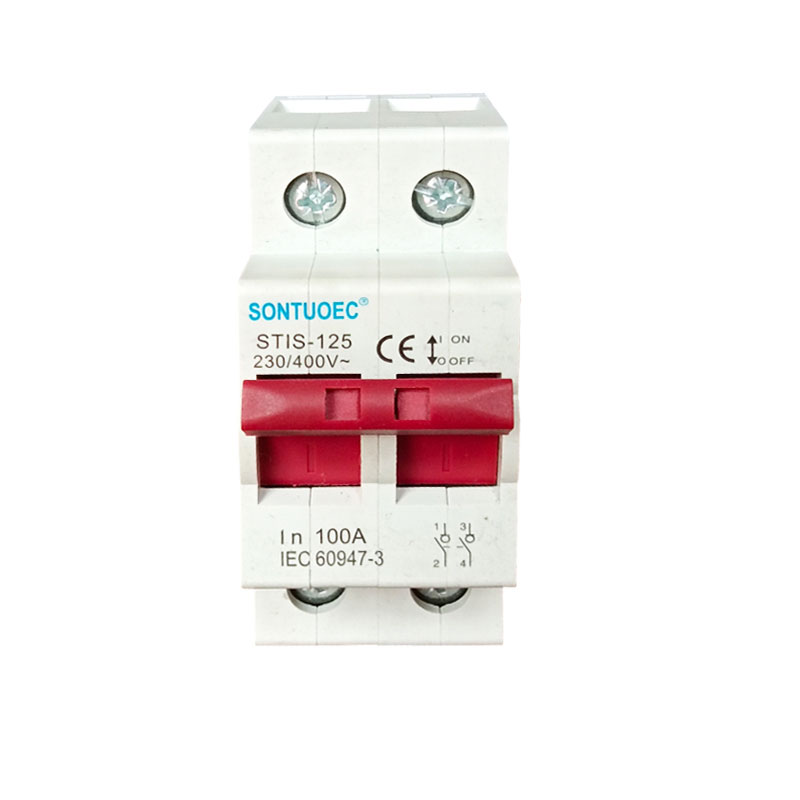

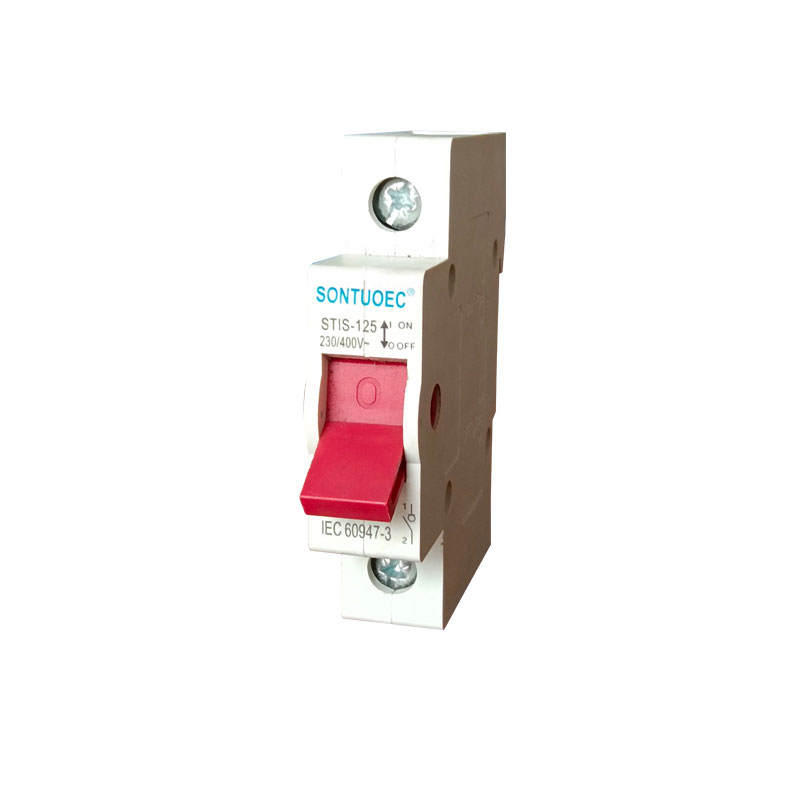

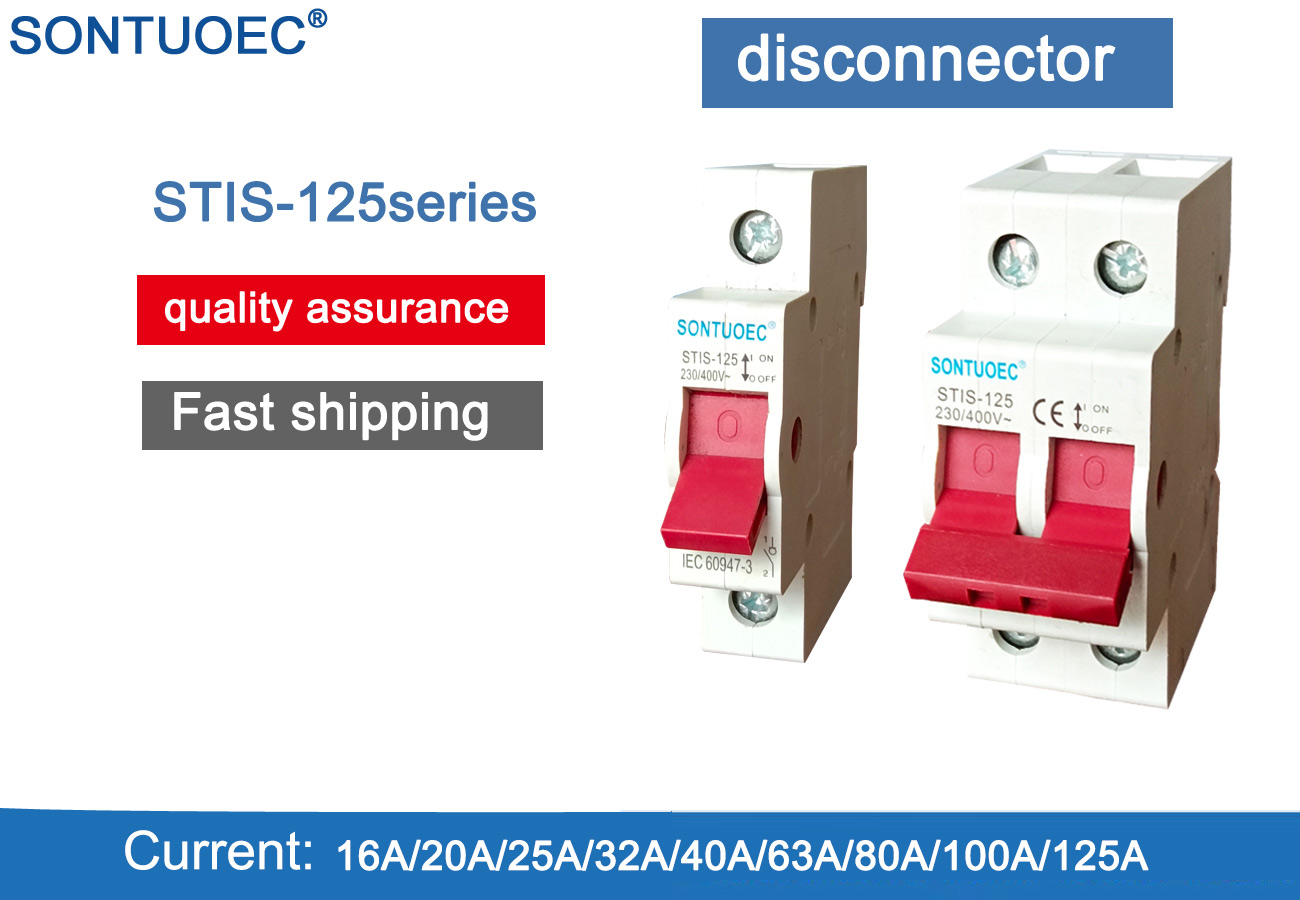

Stis-125 හුදකලා ස්විචය

Stis-125 හුදකලා ස්විචය විදුලි පද්ධතිවල පරිපථ හුදකලා කිරීම, අර්ධ වශයෙන් පරිපථ හුදකලා කිරීම, අර්ධ වශයෙන් සම්බන්ධ කිරීම හෝ සම්බන්ධ කිරීම සඳහා භාවිතා කරන ස්විචයන්. එය සාමාන්යයෙන් බර ධාරා බිඳ දැමීමට හැකියාවක් නොමැති නමුත් බරක් හෝ ඉතා සුළු ධාරාවක් නොමැති පරිපථ ආරක්ෂිතව බෙදීමට හා සමීපව බෙදීමට හැකිය. විසන්ධි කිරීමේ ස්විචයක මූලික කාර්යය වන්නේ විදුලි උපකරණ සේවා සැපයීම හෝ පරීක්ෂා කරන විට පිරිස් විසින් විද්යුත් උපකරණ ආරක්ෂිතව ප්රවේශ විය හැකි බව සහතික කිරීම සඳහා දෘශ්යමාන කරුණක් සැපයීමයි.

ආකෘතිය:STIS-125

විමසීම් යවන්න

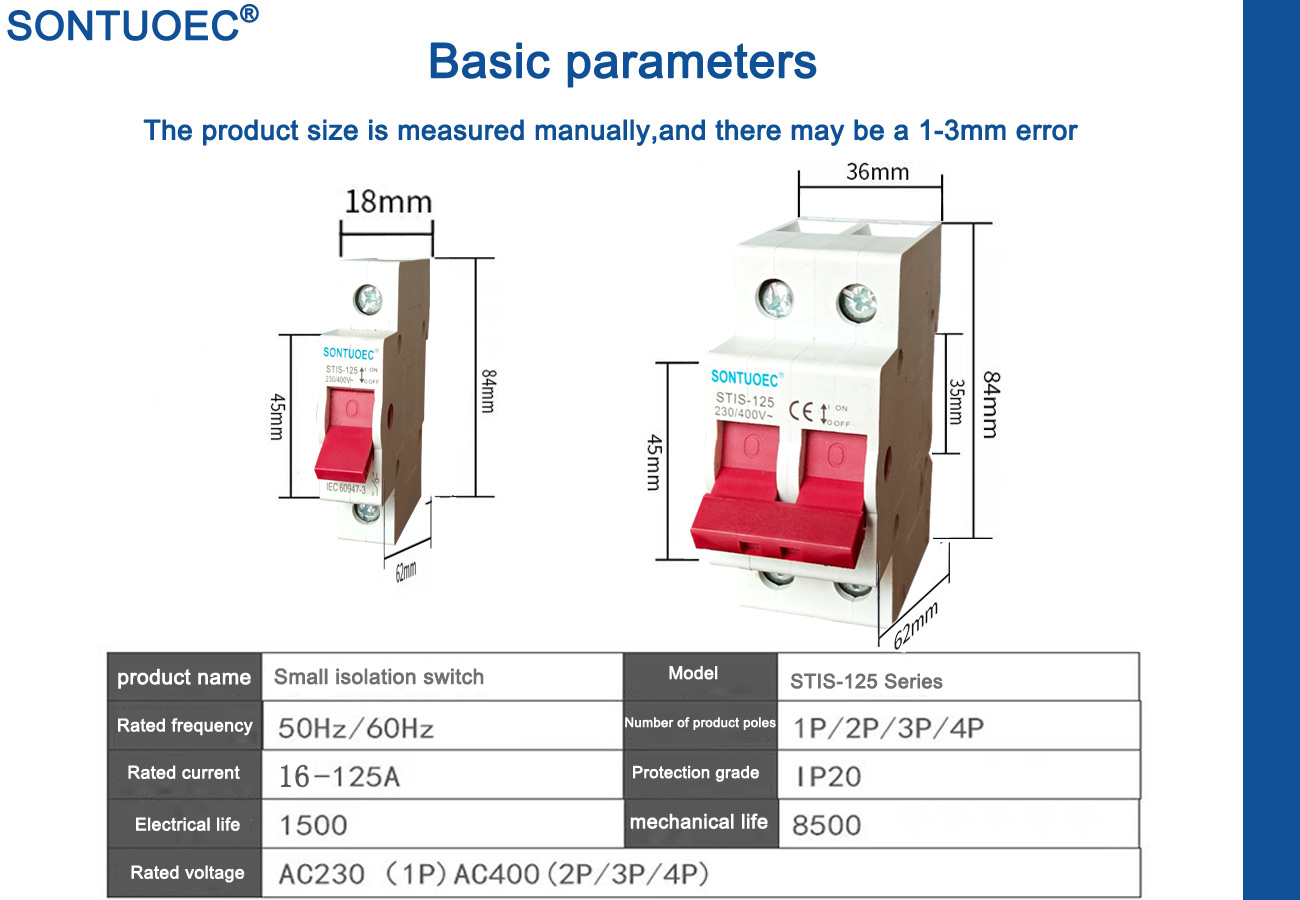

නිෂ්පාදනය විස්තරය

නිෂ්පාදන නම	Stis-125 හුදකලා ස්විචය
ධ්රැවය	1p 2p 3p 4p
ශ්රේණිගත කර ඇත ධාරාව	16A, 20A, 25a, 25a, 40 අ, 63a, 80A, 100A, 125A
ශ්රේණිගත කර ඇත වෝල්ටියතාවය	1p: AC230V 2p, 3p.4p: AC400V
පරිවාරක වෝල්ටීයතාව Ui	690V
ශ්රේණිගත කර ඇත ආවේගය වෝල්ටීයතාවයට (1.2 / 50) UIMP	6kv
කෙටි කෙටි පරිපථය වර්තමාන ICW වෙත ඔරොත්තු දෙයි	12le / 1s
කෙටි කෙටි පරිපථ සෑදීමේ ධාරිතාව ICM	20le / 0.1s
ශ්රේණිගත කිරීම සහ ධාරිතාව බිඳ දැමීම	3i, 1.05ue, cosφ = 0.8
වර්ගය භාවිතා කරන්න	AC-21B, AC-22A
විදුලි ජීවිතය	1500
යාන්ත්රික ජීවිතය	8500
පරිසර දූෂණය උපාධිය	3
ගබ storageා උෂ්ණත්වය	-35ºC ~ + 70ºC
ස්ථාපනය උන්නතාංශය	<2000m
උපරිම රැහැන් ධාරාව (NM²)	16 (20A ~ 63a) 50 (80 A ~ 125a)
උපරිම ව්යවර්ථය සීමා කරන්න	2.0 (20A ~ 63a) 3.5 (80A ~ 125A)

ව්යුහය සහ විශේෂාංග

1. අඩපි:

Stis-125 හුදකලා මාරුව විවිධ වින්යාසයන්ගෙන් ලබා ගත හැකි නමුත් සාමාන්යයෙන් ස්ථාවර සම්බන්ධතාවයක් සහ චංචල සම්බන්ධතාවයක් ඇතුළත් වේ. මෙහෙයුම් යාන්ත්රණයක් මගින් (උදා: MACH, මෝටර්, ආදිය)), පරිපථයක් විවෘත කිරීමට හෝ වසා දැමීමට සම්බන්ධතාවය ගෙන යා හැකිය.

2.ෆාරිකාවන්:

ඉහළ පරිවාරක ගුණාංග: විසන්ධි කිරීම්, සං als ා, පරිවාරක යන්ත්ර සහ සංචරක වැනි සංරචක සාමාන්යයෙන් විසුරුවා හරින ලද තත්වයේ පරිපථය සහ භූමිය අතර පරිවාරක ප්රතිරෝධය ප්රමාණවත් තරම් ඉහළ මට්ටමක පවතින බව සහතික කිරීම සඳහා ඉහළ පරිවාරක ද්රව්ය වලින් සාදා ඇත.

පැහැදිලිව විසන්ධි කිරීමේ ලක්ෂ්යය: STIS-125 ශ්රේණි 125 ශ්රේෂ් per යන් විසන්ධි වූ තත්වයේ සිටින විට, එහි සම්බන්ධතා අතර ඇති පරතරය පැහැදිලිව පෙනෙන කාරණයක් සැපයීමට තරම් විශාල වන අතර එය පරිපථයේ තත්වය හඳුනා ගැනීම පහසු කරයි.

ක්රියාකාරිත්වයේ පහසුව: ශ්රේණි විසන්ධි සාමාන්යයෙන් නිර්මාණය කර ඇත්තේ පහසුවෙන් පරිපථය විවෘත කිරීමට හෝ වසා දැමීමට පිරිස්වලට ඉඩ සලසන පහසු-ක්රියාත්මක කිරීමේ යාන්ත්රණයක්ෙනි.

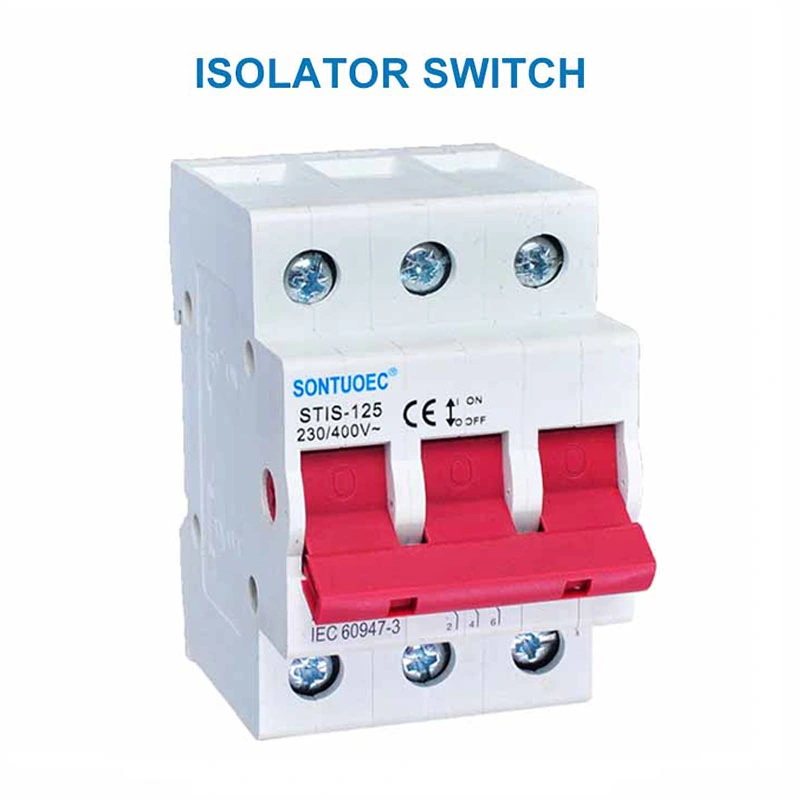

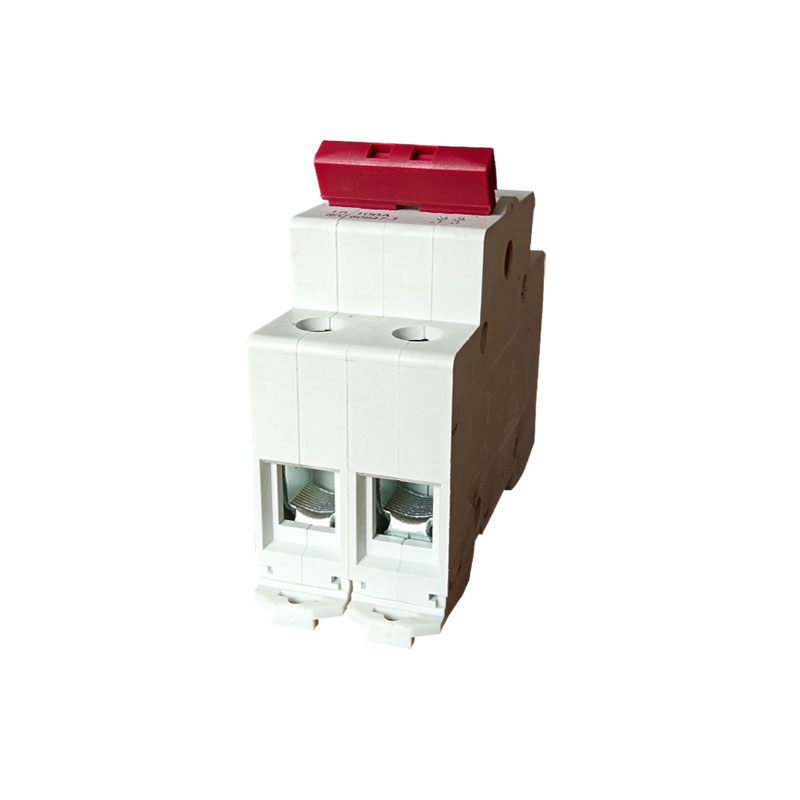

STIS-125 Isolator Switch

යෙදුම් අවස්ථා

ශ්රේණි විසන්ධි විවිධ විදුලි පද්ධති සඳහා බහුලව භාවිතා වේ. පරිපථයේ කඩාවැටීම පාලනය කිරීම සඳහා භාවිතා කරන, බෙදා හැරීමේ කොටුවේ විසන්ධි කිරීම ස්විචයන් ස්ථාපනය කෙරේ.

තේරීම සහ භාවිතය සඳහා පූර්වෝපායන්

1. තේමාව:

STRI-125 ශ්රේණි 125 ශ්රේණි සමච්චලයට ස්විචයක් තෝරාගැනීමේදී, ඔබ ශ්රේණිගත වෝල්ටීයතාව සහ පරිපථයේ ශ්රේණිගත ධාරාව සලකා බැලිය යුතුය, භාවිතයේ පරිසරය, භාවිතයේ පරිසරය (ඊ.ජී., ගෘහස්ථ, අත්පොත, යතුරුපැදි, ආදිය) සහ වෙනත් සාධක.

2. භාවිතය සඳහා අපිරිසිදු තනතුරු:

විසන්ධි කිරීමේ ස්විචය ක්රියාත්මක කිරීමට පෙර, පරිපථය විසන්ධි වී හෝ බර පැටවීමකින් යුතු බවට වග බලා ගන්න.

ක්රියාත්මක කිරීමේදී, අදාළ විදුලි ආරක්ෂණ රෙගුලාසි සහ මෙහෙයුම් ක්රියා පටිපාටි නිරීක්ෂණය කරන්න.

සාමාන්ය ක්රියාකාරිත්වය සහ ආරක්ෂාව සහතික කිරීම සඳහා විසන්ධි කිරීමේ ස්විචය නිතිපතා පරීක්ෂා කිරීම සහ පවත්වාගෙන යාම.
