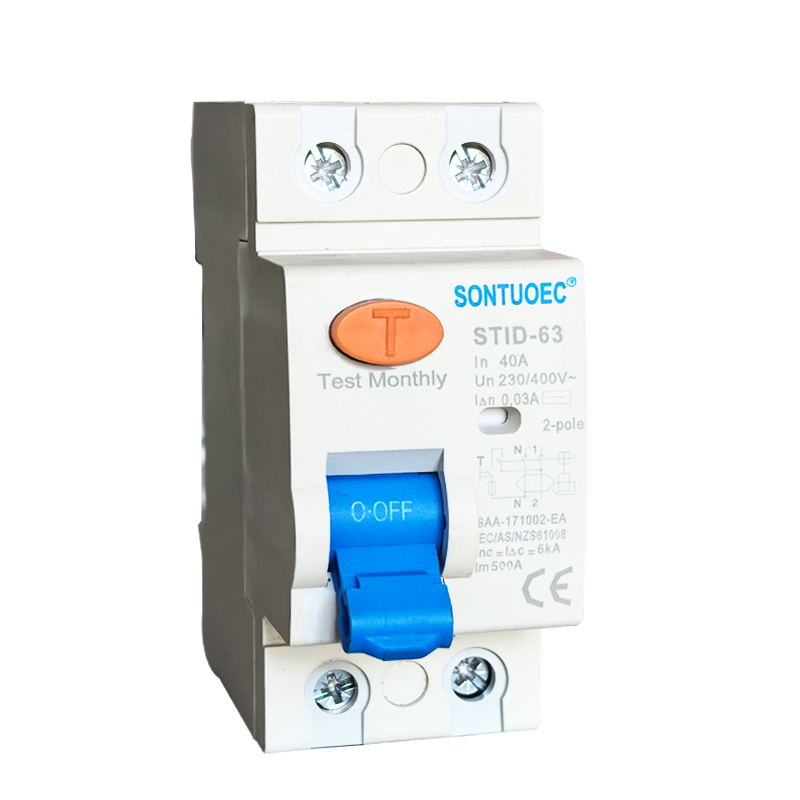

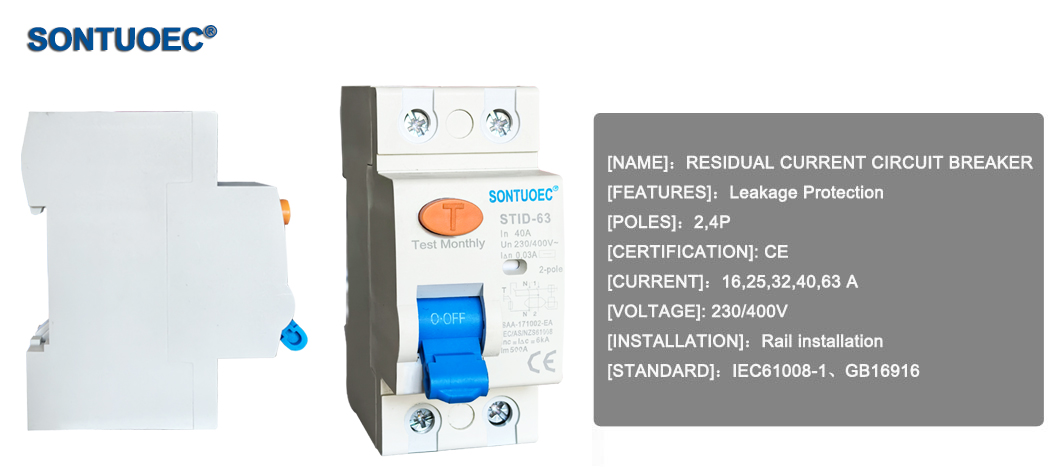

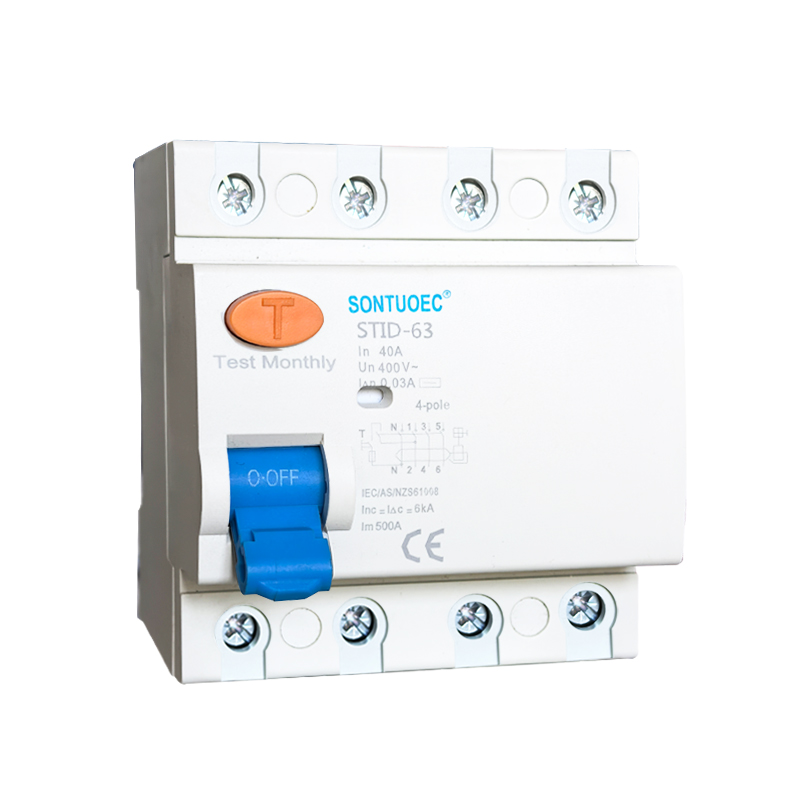

STID-63 ශ්‍රේණි RCCB 230V 63A අවශේෂ ධාරා පරිපථ කඩනය

SONTUOEC යනු විවිධ කුඩා විදුලි උපකරණ නිෂ්පාදනය සඳහා විශේෂිත වූ චීන සැපයුම්කරුවන්/නිෂ්පාදකයන්ගෙන් එකකි. STID-63 ශ්‍රේණියේ RCCB 230V 63A අවශේෂ ධාරා පරිපථ කඩනය මඟින් කම්පන උපද්‍රව හෝ ටන්ක රේඛාවේ පෘථිවි කාන්දු වීමකදී දෝෂ පරිපථය වහාම කපා හැරිය හැක. එබැවින් පෘථිවි කාන්දුව නිසා ඇතිවන කම්පන උපද්‍රව සහ ගින්න වළක්වා ගැනීමට එය සුදුසු වේ.එය තනි අදියර, 6Vree, 250 අදියර 250 දක්වා පරිපථවල භාවිතා කළ හැක. IEC61008-1 ප්‍රමිතියට අනුකූල වේ.

ආකෘතිය:STID-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

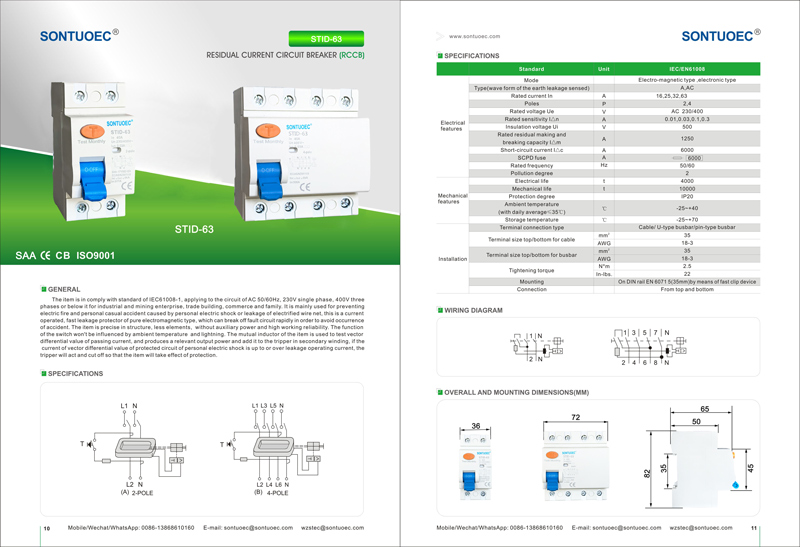

පිරිවිතර:

සෑන්ඩර්ඩ්			IEC/EN61008
විදුලි	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		විද්යුත් චුම්භක වර්ගය, ඉලෙක්ට්රොනික වර්ගය
විශේෂාංග	ශ්‍රේණිගත ධාරාව තුළ	A	සහ, සහ
	පොලු	P	2,4
	ශ්රේණිගත වෝල්ටීයතා අප	V	AC 240/415
	ශ්‍රේණිගත සංවේදීතාව I△n	A	0.01,0.03,0.1,0.3,0.5
	පරිවාරක වෝල්ටීයතා Ui	V	500
	ශ්රේණිගත අවශේෂ සෑදීම සහ	A	630
	බිඳීමේ ධාරිතාව I△m	A	630
	කෙටි පරිපථ ධාරාව I△c	A	6000
	SCPD ෆියුස්	A	6000


	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	දූෂණ උපාධිය		2
යාන්ත්රික	විදුලි ජීවිතය	t	4000
විශේෂාංග	යාන්ත්රික ජීවිතය	t	10000
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	ºC	-25~+40
	(දෛනික සාමාන්‍ය ≤35ºC සමඟ)	ºC	-25~+40
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/යූ වර්ගයේ බස් තීරුව/පින් වර්ගයේ බස් තීරුව
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	mm2	25
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	AWG	18-3
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	mm2	25
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	AWG	18-3
	තද කිරීමේ ව්යවර්ථය	N*m	2.5
	තද කිරීමේ ව්යවර්ථය	රාත්තල් තුළ	22
	සවි කිරීම		DIN රේල් EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සහ පහළ සිට
සෑන්ඩර්ඩ්			IEC/EN61008
විදුලි	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		විද්යුත් චුම්භක වර්ගය, ඉලෙක්ට්රොනික වර්ගය
විශේෂාංග	ශ්‍රේණිගත ධාරාව තුළ	A	සහ, සහ
	පොලු	P	2,4
	ශ්රේණිගත වෝල්ටීයතා අප	V	AC 240/415
	ශ්‍රේණිගත සංවේදීතාව I△n	A	0.01,0.03,0.1,0.3,0.5
	පරිවාරක වෝල්ටීයතා Ui	V	500
	ශ්රේණිගත අවශේෂ සෑදීම සහ	A	630
	බිඳීමේ ධාරිතාව I△m	A	630
	කෙටි පරිපථ ධාරාව I△c	A	6000
	SCPD ෆියුස්	A	6000


	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	දූෂණ උපාධිය		2
යාන්ත්රික	විදුලි ජීවිතය	t	4000
විශේෂාංග	යාන්ත්රික ජීවිතය	t	10000
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	ºC	-25~+40
	(දෛනික සාමාන්‍ය ≤35ºC සමඟ)	ºC	-25~+40
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/යූ වර්ගයේ බස් තීරුව/පින් වර්ගයේ බස් තීරුව
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	mm2	25
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	AWG	18-3
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	mm2	25
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	AWG	18-3
	තද කිරීමේ ව්යවර්ථය	N*m	2.5
	තද කිරීමේ ව්යවර්ථය	රාත්තල් තුළ	22
	සවි කිරීම		DIN රේල් EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සහ පහළ සිට

පිරිවිතර:

ආකෘතිය	ඉලෙක්ට්රොනික වර්ගය / චුම්බක වර්ගය
අවශේෂ වත්මන් ලක්ෂණ	සහ, සහ
කණුව NO	2P/4P
ශ්‍රේණිගත ධාරාව (A)	16A,20A,25A,32A,40A,63A
ශ්‍රේණිගත වෝල්ටීයතාව (V)	240/415V
ශ්රේණිගත අවශේෂ ක්රියාකාරී ධාරාව	30 ma, 100ma, 300ma, 500ma
ශ්රේණිගත කොන්දේසි සහිත ඉතිරි කෙටි පරිපථ ධාරාව	6KA
විද්‍යුත් යාන්ත්‍රික විඳදරාගැනීම	චක්‍ර 4000කට වඩා
