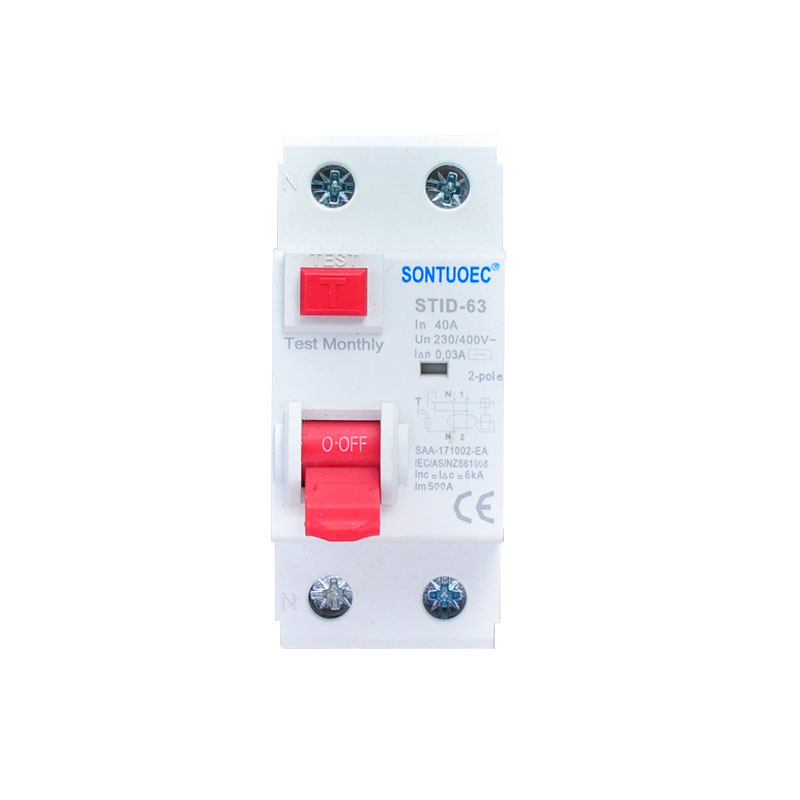

STID-63 RCCB

STID-63 RCCB, සම්පූර්ණ නම Residual Current Circuit Breaker (STID-63 RCCB), යනු විදුලි ගිනි හා විදුලි සැර අනතුරු වැළැක්වීම සඳහා විෙශේෂෙයන් නිර්මාණය කර ඇති විදුලි ආරක්ෂණ උපකරණයකි. එය ප්රධාන වශයෙන් පරිපථයේ ඉතිරි ධාරාව නිරීක්ෂණය කරයි, එනම් ගිනි රේඛාවේ ධාරාව සහ ශුන්ය රේඛාව අතර වෙනස. මෙම වෙනස (සාමාන්‍යයෙන් කාන්දු වීම නිසා ඇති වන) පෙර සැකසූ අගයක් ඉක්මවා ගිය විට, STID-63 RCCB ඉතා කෙටි කාලයක් තුළ ස්වයංක්‍රීයව පරිපථය කපා හරිනු ඇත, එමඟින් පුද්ගලික ආරක්ෂාව සහ උපකරණ හානිවලින් ආරක්ෂා වේ.

ආකෘතිය:STID-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

මාදිලිය	විද්‍යුත් චුම්භක වර්ගය, ඉලෙක්ට්‍රොනික වර්ගය
සම්මතය	IEC61008-1
අවශේෂ වත්මන් ලක්ෂණ	A, සහ g, s

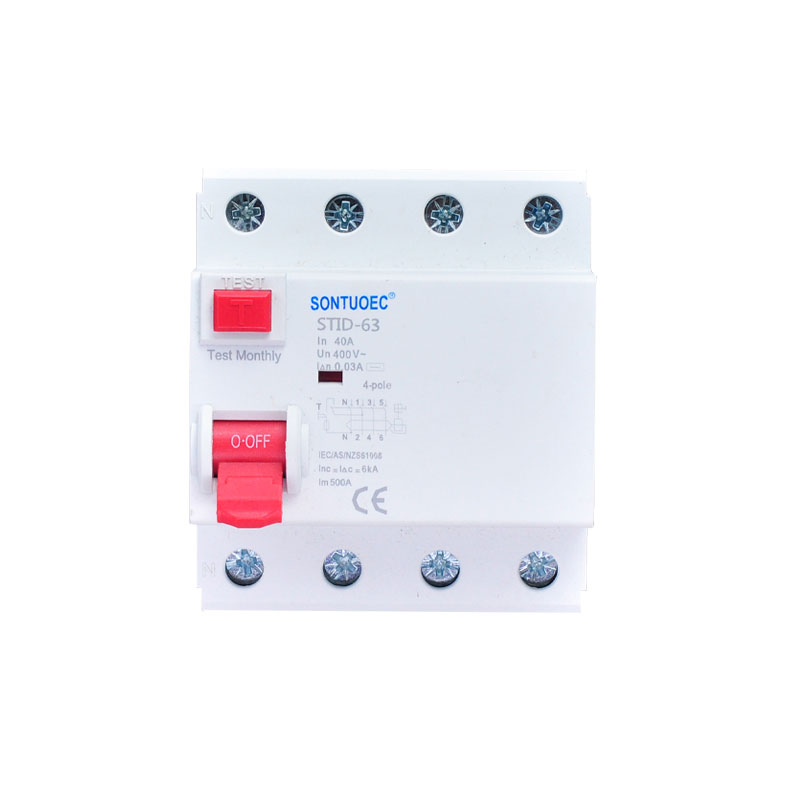

පොල්ල	2P 4P
ශ්‍රේණිගත කිරීමේ සහ බිඳීමේ ධාරිතාව	500A(In=25A 40A)හෝ 630A(In=63A)
ශ්‍රේණිගත ධාරාව(A)	16,25,40,63A
ශ්‍රේණිගත සංඛ්‍යාත (Hz)	50/60
ශ්රේණිගත වෝල්ටීයතාවය	AC 230(240)400(415) ශ්‍රේණිගත සංඛ්‍යාතය: 50/60HZ
ශ්‍රේණිගත කළ අවශේෂ මෙහෙයුම් ධාරාව I/ n(A)	0.03, 0.1, 0.3, 0.5;
ශ්‍රේණිගත කළ අවශේෂ ක්‍රියාකාරී නොවන ධාරාව I අංකය	0.5I එන්
ශ්‍රේණිගත කොන්දේසි සහිත කෙටි-පරිපථ ධාරා Inc	6KA
ශ්‍රේණිගත කළ කොන්දේසි සහිත අවශේෂ කෙටි-පරිපථ ධාරාව I Ac	6KA
ආරක්ෂණ පන්තිය	IP20
සමමිතික DIN රේල් 35mm පැනල් සවිකිරීම මත

STID-63 RCCB හි ප්‍රධාන කාර්යයන්

කාන්දු ආරක්ෂණය: STID-63 RCCB හි මූලික කාර්යය වන්නේ පරිපථයේ අවශේෂ ධාරාව හඳුනා ගැනීම සහ කාන්දු වීම අනාවරණය වූ විට පරිපථය ඉක්මනින් කපා හැරීමයි. අවශේෂ ධාරා සාමාන්‍යයෙන් හානි වූ උපකරණ පරිවරණය, කැඩුණු වයර් හෝ මිනිස් විදුලි සැර වැදීම නිසා ඇතිවේ.

පුද්ගලික ආරක්‍ෂාව: කාන්දු වන පරිපථය ඉක්මනින් කපා හැරීමෙන්, STID-63 RCCB හට විදුලි සැර වැදීමෙන් සිදුවන අනතුරු ඵලදායි ලෙස වැළැක්විය හැකි අතර කාර්යමණ්ඩලයේ ජීවිත ආරක්ෂා කරයි.

විදුලි ගිනි වැළැක්වීම: විදුලිය කාන්දු වීම පරිපථය අධික ලෙස රත් වීමට හේතු විය හැකි අතර, එය ගින්නකට තුඩු දිය හැකි අතර, STID-63 RCCB හි ක්ෂණික විසන්ධි කිරීමේ කාර්යය එවැනි විදුලි ගිනි වැළැක්වීමට උපකාරී වේ.

STID-63 RCCB හි මෙහෙයුම් මූලධර්මය

STID-63 RCCB පරිපථයේ අවශේෂ ධාරාව හඳුනාගැනීම සඳහා අභ්යන්තර අවශේෂ ධාරා ට්රාන්ස්ෆෝමරයක් අඩංගු වේ. අවශේෂ ධාරාව පෙර සැකසූ අගයක් ඉක්මවන විට, ට්‍රාන්ස්ෆෝමරය STID-63 RCCB තුළ මුදා හැරීමේ යාන්ත්‍රණය ක්‍රියාත්මක කරයි, එමඟින් එය ඉක්මනින් පරිපථය කපා හැරේ.

1.Residual Current Transformer: එය සාමාන්‍යයෙන් මුදු හැඩැති යකඩ හරයක් වන අතර එය පරිපථයේ ගින්දර සහ ශුන්‍ය වයර් වටා එති. ගිනි සහ ශුන්‍ය වයර් අතර ධාරාවෙහි අසමතුලිතතාවයක් ඇති විට (එනම් අවශේෂ ධාරාවක් පවතී), ට්‍රාන්ස්ෆෝමරය මෙම අසමතුලිතතාවය දැනගෙන චුම්භක ප්‍රවාහයක් ජනනය කරයි.

2.Tripping යාන්ත්‍රණය: ට්‍රාන්ස්ෆෝමරය පෙර සැකසූ අගයක් ඉක්මවන අවශේෂ ධාරාවක් හඳුනා ගන්නා විට, එය ට්‍රිප් කිරීමේ යාන්ත්‍රණය ක්‍රියාරම්භ කරයි. ට්‍රිපින් යාන්ත්‍රණය විද්‍යුත් චුම්භකයක්, යාන්ත්‍රික වසන්තයක් හෝ පරිපථය ඉක්මනින් කපා හැරීමට භාවිතා කරන වෙනත් යාන්ත්‍රණයක් විය හැක.

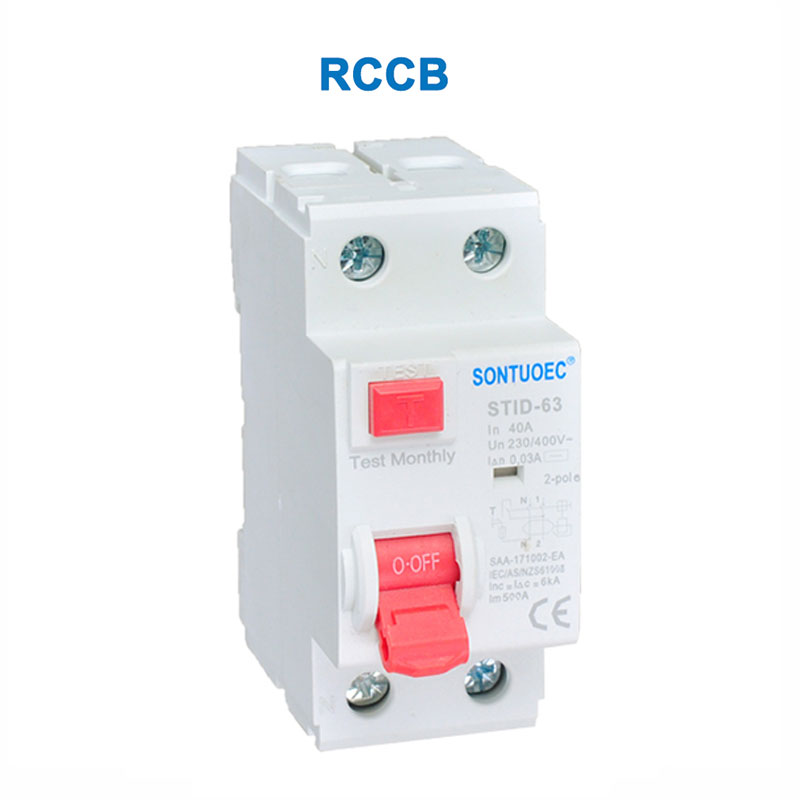

STID-63 RCCB

STID-63 RCCB හි විශේෂාංග

ඉහළ සංවේදීතාව: STID-63 RCCB හට කුඩා කාන්දු වන ධාරාවක් ඉක්මනින් හඳුනාගෙන ඉතා කෙටි කාලයක් තුළ පරිපථය කපා හැරිය හැක.

ඉහළ විශ්වසනීයත්වය: දැඩි පරීක්ෂණ සහ සහතික කිරීමෙන් පසුව, STID-63 RCCBs ඉහළ විශ්වසනීයත්වයක් සහ ස්ථාවරත්වයක් ඇති අතර දිගු කාලයක් සඳහා ස්ථාවරව ක්රියා කළ හැකිය.

ස්ථාපනය කිරීමට සහ නඩත්තු කිරීමට පහසු: STID-63 RCCB සාමාන්‍යයෙන් මොඩියුලර් මෝස්තරය භාවිතා කරයි, ස්ථාපනය කිරීමට සහ නඩත්තු කිරීමට පහසුය.

පුළුල් පරාසයක ආරක්ෂාව: STID-63 RCCBs නේවාසික, වාණිජ සහ කාර්මික ඇතුළු පුළුල් පරාසයක විදුලි පද්ධති සඳහා සුදුසු වේ.

STID-63 RCCB හි යෙදුම් අවස්ථා

STID-63 RCCBs බහුලව භාවිතා වන්නේ විදුලිය කාන්දු වීම නිසා ඇතිවන පුද්ගලික තුවාල සහ විදුලි ගිනි වැළැක්වීමේ අවශ්‍යතාවයක් පවතින අවස්ථාවන්හිදීය. උදාහරණ වශයෙන්:

1.නේවාසික විදුලි පද්ධතිය: වාසස්ථානයක, STID-63 RCCBs සාමාන්‍යයෙන් ප්‍රධාන බෙදාහැරීමේ පෙට්ටියේ හෝ ශාඛා බෙදාහැරීමේ පෙට්ටියේ සම්පූර්ණ වාසස්ථානයේ හෝ නිශ්චිත ප්‍රදේශයක විදුලි පරිපථ ආරක්ෂා කිරීම සඳහා ස්ථාපනය කර ඇත.

2.වාණිජ්‍ය විදුලි පද්ධති: වාණිජ ගොඩනැගිලිවල, කාර්යාල, ගබඩා, ආපනශාලා සහ වෙනත් ස්ථානවල පරිපථ ආරක්ෂා කිරීම සඳහා STID-63 RCCBs භාවිතා කළ හැක.

3.කාර්මික විදුලි පද්ධති: කාර්මික ප්‍රදේශවල, STID-63 RCCBs සාමාන්‍යයෙන් නිෂ්පාදන මාර්ග, යාන්ත්‍රික උපකරණ සහ පාලන පද්ධති වැනි තීරණාත්මක පරිපථ ආරක්ෂා කිරීමට භාවිතා කරයි.
