Sth-40 ශ්රේණි තාප අධි බර රිලේ

STH-40 ශ්රේණි තාප අධි බර රිලේ AC 50/60 HZ හි පරිපථයට රිලේ, මෙහෙයුම් වෝල්ටීයතාව 660V දක්වා ශ්රේණිගත කර ඇත. ඒසී මෝටරය සඳහා අධි බර හා අදියර අසමත් වීමේ ආරක්ෂාව ද එය අවබෝධ කර ගත හැකිය. මෙම නිෂ්පාදනය GB14048.4, IEC60947-4-1 ප්රමිතියට අනුකූල වේ.

ආකෘතිය:STH-40

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ප්රධාන තාක්ෂණික පරාමිතිය:

ආකෘතිය	ධාරාව	සුදුසු සම්බන්ධතාකරුවන්
Sth-22/3	0.4-63a	GMC-9 ~ 22
Sth-22/3	0.63-1ඒ	GMC-9 ~ 22
Sth-22/3	1-1.6a	GMC-9 ~ 22
Sth-22/3	1.6-2.5a	GMC-9 ~ 22
Sth-22/3	2.5-4a	GMC-9 ~ 22
Sth-22/3	4-6a	GMC-9 ~ 22
Sth-22/3	5-8a	GMC-9 ~ 22
Sth-22/3	6-9a	GMC-9 ~ 22
Sth-22/3	7-10a	GMC-12 ~ 22
Sth-22/3	9-13a	GMC-12 ~ 22
Sth-22/3	12-18a	GMC-18 ~ 22
Sth-22/3	16-22a	GMC-22
Sth-40/3	18-26 ඒ	GMC-32 ~ 40
Sth-40/3	24-36 ඒ	GMC-32 ~ 40
Sth-40/3	28-40a	GMC-40
Sth-85/3	34-50a	GMC-50 ~ 85
Sth-85/3	45-65a	GMC-50 ~ 85
Sth-85/3	54-75a	GMC-65 ~ 85
Sth-85/3	63-85a	GMC-75 ~ 85

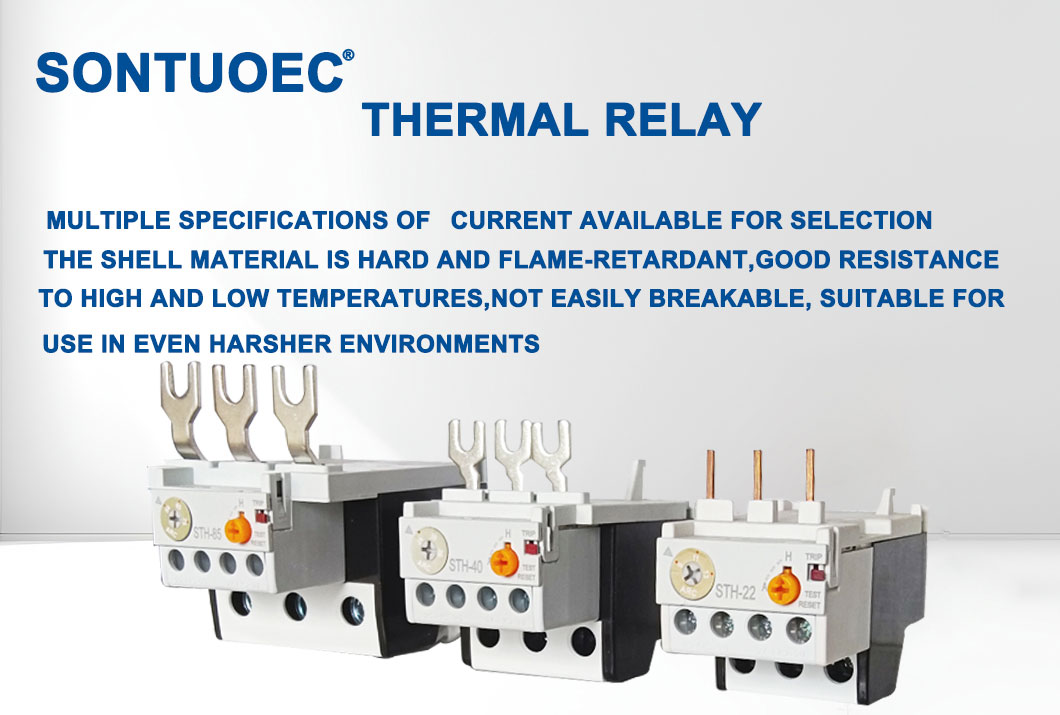

STH-40 Series Thermal Overload Relay

ප්රධාන කාර්යයන්

මෝටරයේ ආරක්ෂාව: තාප රිප් රිලේ වල ප්රධාන කාර්යය වන්නේ අධික බර පැටවීම හේතුවෙන් මෝටරය හානි වීම වැළැක්වීමයි. මෝටරය අධික ලෙස පටවන විට, තාප අධික බර රිලේය අධික ලෙස උනුසුම් වීම හේතුවෙන් මෝටරය දැවීම වැළැක්වීම සඳහා තාප අධි බර රිලේය කාලය තුළ බල සැපයුම කපා දමනු ඇත.

විදුලි රැහැන් ආරක්ෂා කිරීම: මෝටරය ආරක්ෂා කිරීමට අමතරව තාප අධි බර රිලේ විදුලි රැහැන් ද ආරක්ෂා කළ හැකිය. මෝටරය අධික ලෙස පටවන විට, එහි ධාරාව වැඩි වේ, එය විදුලි රැහැන් අධික ලෙස රත් කිරීම හා උණු කිරීමට හේතු විය හැක. ධාරාවේ වෙනස හඳුනා ගැනීමෙන් තාප රෙඩ් පටුමය මඟින් බල රේඛාව අධික ලෙස පටවා අවශ්ය නම් බල සැපයුම කපා දමනු ලැබේ.

බල පද්ධතියේ ආරක්ෂාව වැඩි දියුණු කරන්න: තාප අධි බර රිලේ මෝටර් රථ හා විදුලි රැහැන්වල හානිය effectively ලදායී ලෙස වළක්වා ගත හැකි අතර එමඟින් බල පද්ධතියේ අසාර්ථක වීමේ අනුපාතය සහ බල පද්ධතියේ ආරක්ෂාව වැඩි දියුණු කළ හැකිය.

මෙහෙයුම් මූලධර්මය

තාප රිපේරියාවේ මෙහෙයුම් මූලධර්මය ප්රධාන වශයෙන් පදනම් වී ඇත්තේ වර්තමාන තාප ආචරණය සහ බිමෙටල් හි උෂ්ණත්ව සංවේදක ගුණාංග මත ය. මෝටරයක අධික පැටවීමක් සිදු වූ විට, වර්තමාන වැඩිවීම, තාප රිප්ලස් රිලේ වල උනුසුම් මූලද්රව්යය තුළ වැඩි තාපයක් ඇති කරයි. මෙම තාපය, රේඛීය ව්යාප්තියේ සංගුණකවල විශාල වෙනස්කම් සහිත මිශ්ර ලෝහ දෙකකින් සාදා ඇති නිසා මෙම උණුසුම රත් කරන විට රත් කරන විට රත් කරන විට එය රත් කරන විට රත් වේ. ද්විභාෂා එක්තරා දුරකට නැමෙන විට, එය විද්යුත් චුම්භක ගිවිසුම ශක්තියක් ලබා දෙනු ඇත, එමඟින් සම්බන්ධතා ක්රියා කිරීමට හා මෝටරයේ බල සැපයුම කපා දමනු ඇත.

යෙදුම් විෂය පථය

තාප අධි බර රිලේ සාමාන්යයෙන් AC 50Hz, 660V හි ශ්රේණිගත පරිවාරක වෝල්ටීයතාව සහ 0.1 ~ 630 A හි ධාරාව සමඟ පරිපථවල භාවිතා වේ. මෝටරය සඳහා සවිස්තරාත්මක ආරක්ෂාවක් සැපයීම සඳහා ඇඩ්රන්ට් ඒසී ස්පර්ශකයකු සමඟ ආරම්භයක් ඇති කිරීමට ද එය භාවිතා කළ හැකිය.
