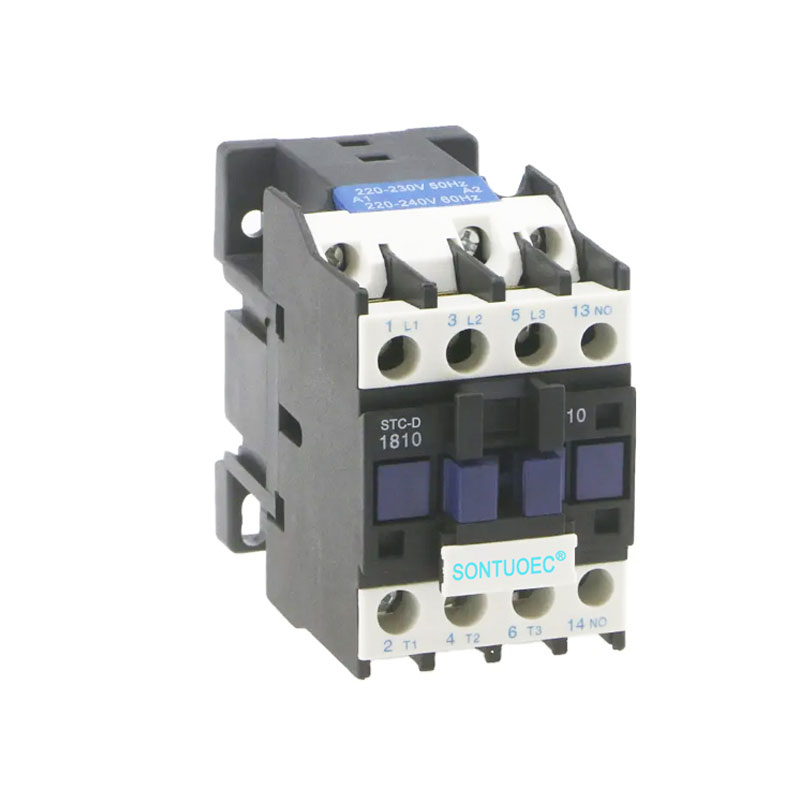

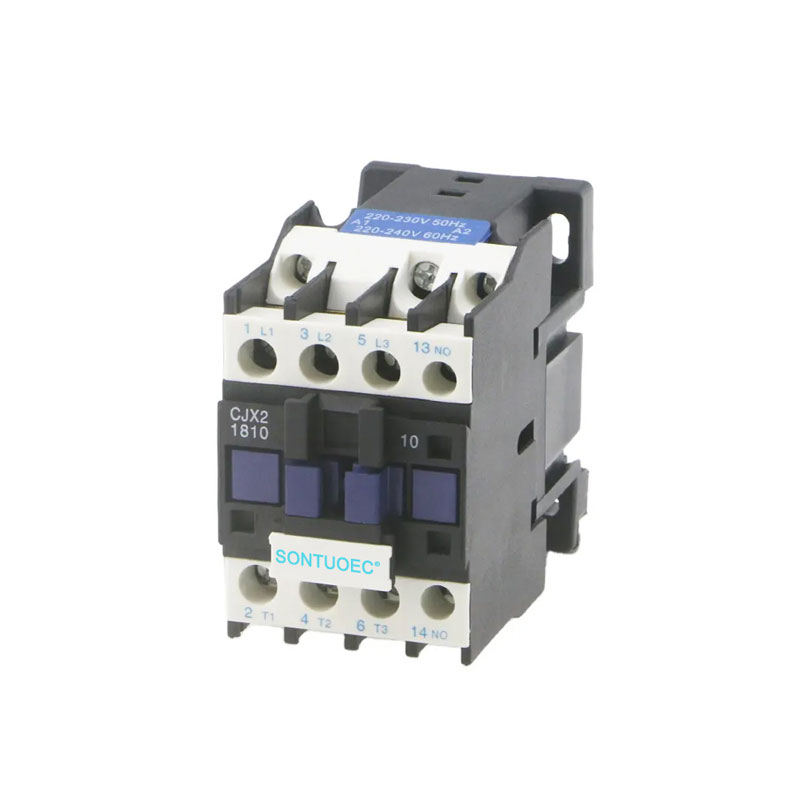

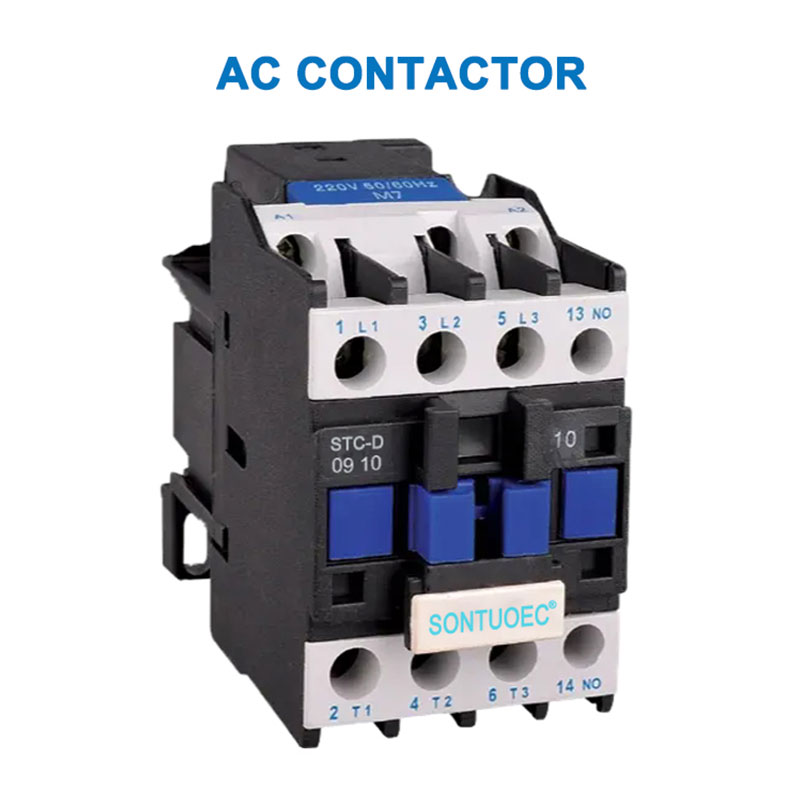

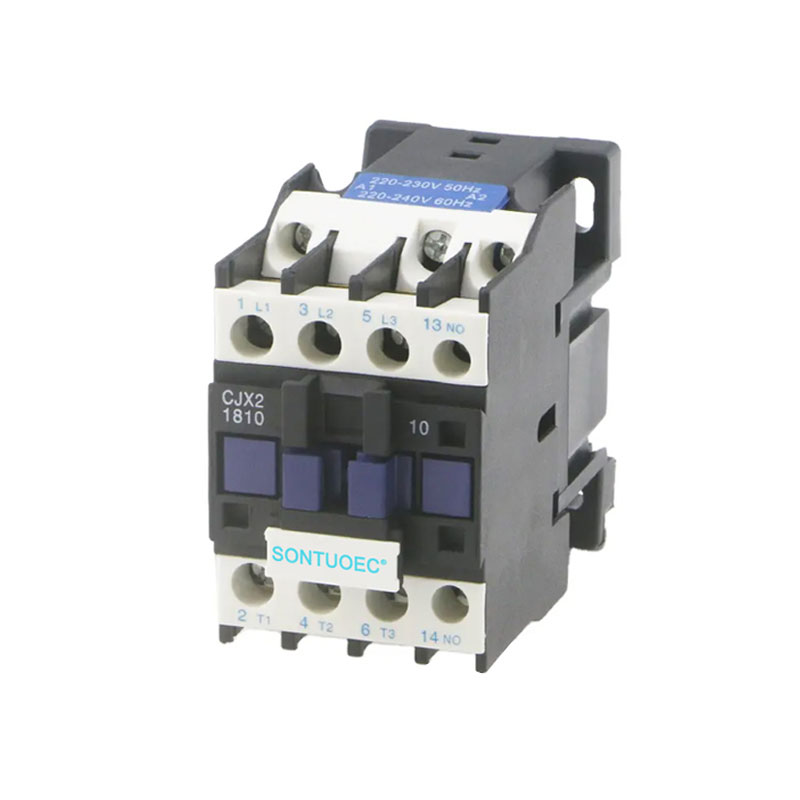

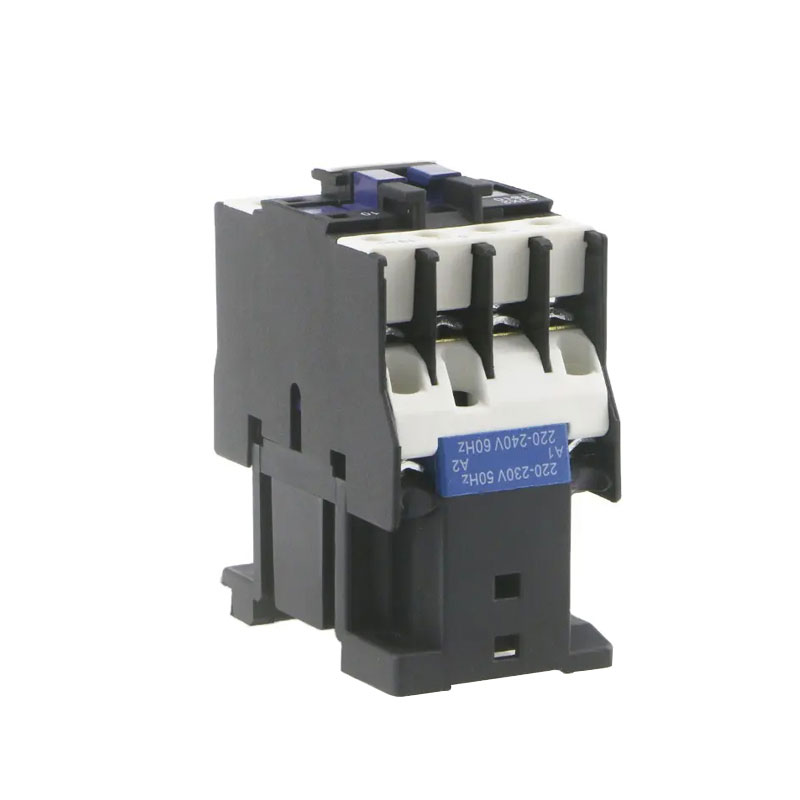

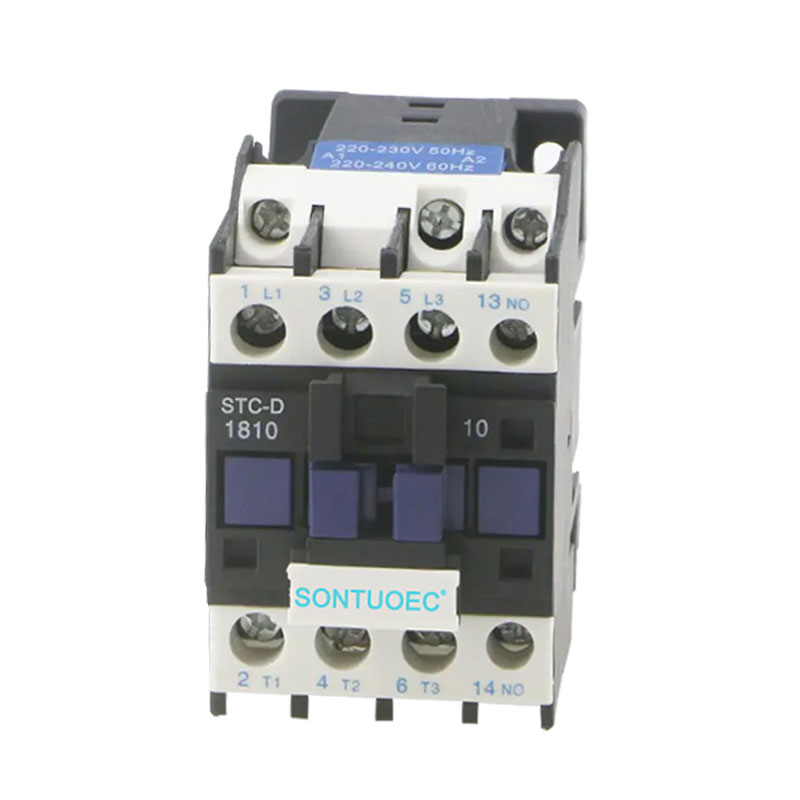

STC-D AC ස්පර්ශක

STC-D AC Contactor යනු AC පරිපථ දුරස්ථව පාලනය කිරීමට සහ නිතර සක්‍රිය හෝ අක්‍රිය කිරීමට භාවිතා කරන විද්‍යුත් සංරචකයකි. එය ප්‍රධාන වශයෙන් විදුලි බල පද්ධතිවල පරිපථ විවෘත කිරීම සහ පාලනය කිරීම සඳහා සහ කාර්මික ස්වයංක්‍රීයකරණයේදී මෝටර, ආලෝකකරණය සහ අනෙකුත් විදුලි බර දුරස්ථ පාලනය සඳහා භාවිතා කරයි. ප්‍රත්‍යාවර්ත ධාරා (AC) ස්පර්ශකය, එනම් STC-D AC ස්පර්ශකය, වැදගත් විද්‍යුත් පාලන උපකරණයකි, විදුලි බල පද්ධතියේ සහ කාර්මික ක්ෂේත්‍රයේ ප්‍රතිස්ථාපනය කළ නොහැකි කාර්යභාරයක් ඉටු කරයි.

ආකෘතිය:STC-D

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ටයිප් කරන්න		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
ශ්‍රේණිගත ක්‍රියාකාරී ධාරාව (A)	AC3	9	12	18	25	32	40	50	65	80	95
ශ්‍රේණිගත ක්‍රියාකාරී ධාරාව (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-phase වල සම්මත බල ශ්‍රේණිගත කිරීම් මෝටර් 50/60Hz incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
ශ්‍රේණිගත තාප ධාරාව (A)		20	20	32	40	50	60	80	80	125	125
විදුලි ජීවිතය	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
විදුලි ජීවිතය	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
යාන්ත්‍රික ජීවිතය (x104)		1000	1000	1000	1000	800	800	800	800	600	600
සම්බන්ධතා ගණන	3P+NO					3P+NC+NO
සම්බන්ධතා ගණන	3P+NC					3P+NC+NO

ව්යුහය සහ වැඩ කිරීමේ මූලධර්මය

ව්‍යුහය: STC-D AC ස්පර්ශකය ප්‍රධාන වශයෙන් විද්‍යුත් චුම්භක පද්ධතියකින් (යකඩ හරය, දඟර සහ කෙටි-පරිපථ වළල්ල ඇතුළුව), සම්බන්ධතා පද්ධතිය (ප්‍රධාන සම්බන්ධතා සහ සහායක ස්පර්ශය ඇතුළුව) සහ චාප නිවන උපාංගයකින් සමන්විත වේ.

ක්‍රියාකාරී මූලධර්මය: STC-D AC ස්පර්ශකයේ දඟරය බලගන්වන විට, යකඩ හරය චුම්භක ක්ෂේත්‍රයක් ජනනය කරයි, එය ආමේචරය ආකර්ෂණය කර සම්බන්ධතා ක්‍රියා කිරීමට තල්ලු කරයි, එවිට ප්‍රධාන සම්බන්ධතා සහ සහායක සම්බන්ධතා වසා හෝ විසන්ධි වන අතර එමඟින් පරිපථයේ අක්‍රිය වීම පාලනය කරයි. සම්බන්ධතා විසන්ධි වූ විට චාප නිවා දැමීමේ උපකරණය භාවිතා කරනුයේ සම්බන්ධතා හානිවලින් ආරක්ෂා කර ගැනීම සඳහාය.

STC-D AC Contactor

වර්ග සහ ලක්ෂණ

1. වර්ග:

STC-D AC ස්පර්ශක කාර්මික ස්පර්ශක, ගොඩනැගිලි සහ ගෘහස්ථ ස්පර්ශක වැනි ඒවායේ භාවිතය සහ කාර්ය සාධනය අනුව විවිධ වර්ගවලට වර්ග කළ හැක. පොදු මාදිලිවලට CJ ශ්‍රේණි (උදා: CJX2 ශ්‍රේණි, CJ20 ශ්‍රේණි, CJT1 ශ්‍රේණි) මෙන්ම ABB, Siemens, Schneider සහ අනෙකුත් වෙළඳ නාමවල ශ්‍රේණි නිෂ්පාදන ඇතුළත් වේ.

2.විශේෂාංග:

විශ්වාසනීය කාර්යය: STC-D AC ස්පර්ශකවල ඉහළ වැඩ විශ්වසනීයත්වයක් සහ ස්ථාවරත්වයක් ඇති අතර, විශාල ධාරා සහ වෝල්ටීයතාවලට ඔරොත්තු දිය හැකිය.

ස්ථායී කාර්ය සාධනය: එහි සම්බන්ධතා පද්ධතිය හොඳ විද්යුත් සන්නායකතාවය සහ ඉහළ උෂ්ණත්ව උල්ෙල්ඛ ප්රතිරෝධය සහිත උසස් තත්ත්වයේ ද්රව්ය වලින් සාදා ඇත.

පහසු නඩත්තු: STC-D AC ස්පර්ශකවල සංයුක්ත ව්‍යුහයක් ඇති අතර ස්ථාපනය කිරීමට සහ නඩත්තු කිරීමට පහසුය.

යෙදුම් අවස්ථා

STC-D AC ස්පර්ශක බලශක්ති පද්ධති, කාර්මික ස්වයංක්‍රීයකරණය, ගොඩනැගිලි සහ ගෘහ විදුලි උපකරණවල පුළුල් පරාසයක යෙදුම් ඇත. උදාහරණයක් ලෙස, බලශක්ති පද්ධතියේ, එය එන්ජිමේ ආරම්භක-නැවතුම් සහ දිශාව ආපසු හැරවීම පාලනය කිරීමට භාවිතා කළ හැකිය; කාර්මික ස්වයංක්‍රීයකරණයේදී, නිෂ්පාදන මාර්ගයේ විවිධ විදුලි උපකරණවල ආරම්භක-නැවතුම් පාලනය කිරීමට එය භාවිතා කළ හැකිය; ගොඩනැගිල්ලේ සහ ගෘහ විදුලිය තුළ, ආලෝකය සහ වායුසමීකරණය වැනි උපකරණ ක්‍රියාත්මක කිරීම / අක්‍රිය කිරීම පාලනය කිරීමට එය භාවිතා කළ හැක.
