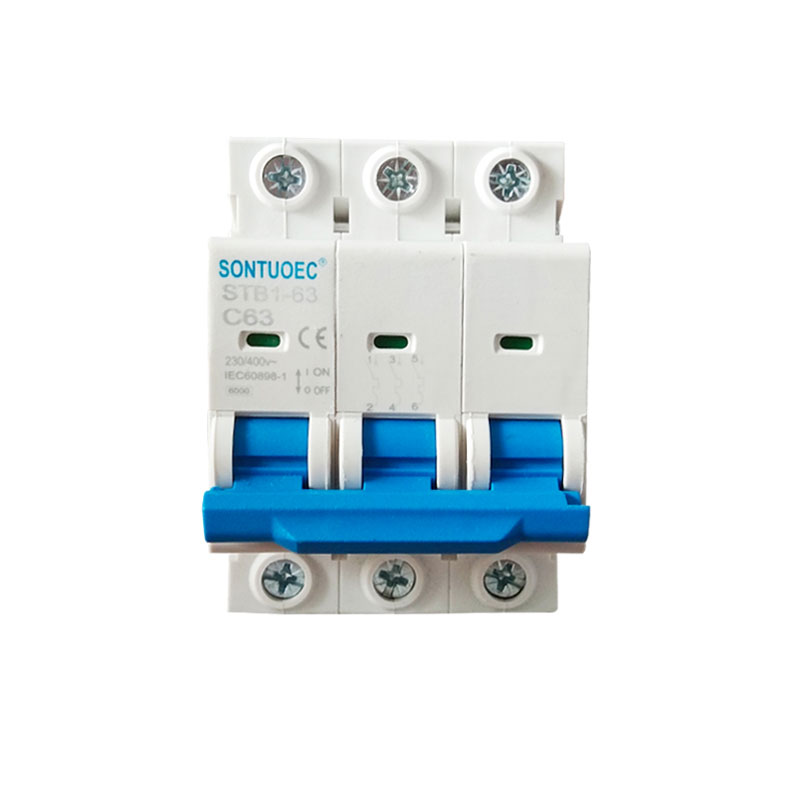

Stb1-63 කුඩා පරිපථ කඩනය

MCB, සම්පූර්ණ නම කුඩා පරිපථ කඩනයකි. Stb1-63 කුඩා පරිපථ කඩනය යනු පරිපථ සහ උපකරණ ආරක්ෂා කිරීම සඳහා භාවිතා කරන විද්යුත් ආරක්ෂණ උපකරණයකි, අසාමාන්ය වත්මන් (ඊ.ජී., අධි බ්ලීඩ්, කෙටි පරිපථ ආදිය), එමඟින් විදුලි ගිනි හා උපකරණ හානි වැළැක්වීම.

ආකෘතිය:STB1-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය	Stb1-63
සම්මත	IEC60898-1
ධ්රැවය	1p, 2p, 3p, 4p, 4p
වක්රය කැපීම	B, c, d
ශ්රේණිගත කළ කෙටි පරිපථ ධාරිතාව (ICN)	3ka, 4.5ka, 6ka
ශ්රේණිගත වත්මන් (තුළ)	1,2,4,610,16,20,32,40,40,40,40,40,40,40,40,40,40,40,40,03
ශ්රේණිගත වෝල්ටීයතාව (UN)	AC230 (240) / 400 (415) v
චුම්බක නිකුතු	B වක්රය: 3in සහ 5 අතර සී වක්රය: 5in සහ 10in අතර D වක්රය: 10in සහ 14in අතර
විද්යුත් යාන්ත්රික විඳදරාගැනීම	චක්ර 6000 කට වඩා

STB1-63 කුඩා පරිපථ කඩනයෙහි ප්රධාන කාර්යයන්

2. ආරක්ෂාව සැපයීම: පරිපථයේ ධාරාව MCB හි ශ්රේණිගත අගය ඉක්මවා යන විට, STB1-63 කුඩා පරිපථ කඩනය ඉක්මවා යාම පරිපථය හා උපකරණ අධික ලෙස උනුසුම් වීම වැළැක්වීම සඳහා නියමිත කාලයක් තුළ පරිපථය ස්වයංක්රීයව කපා දමයි.

2. ෂෝර්ට් පරිපථ ආරක්ෂාව: පරිපථයේ කෙටි පරිපථයක් සිදු වූ විට, STB1-63 කුඩා පරිපථ කඩනය කිරීම පරිපථ හා උපකරණවලට හානි කිරීම සඳහා කෙටි පරිපථ ධාරාවක් වළක්වා ගැනීම සඳහා STB1-63 කුඩා පරිපථ කඩනය වහාම පරිපථයෙන් කපා දැමීය.

3.ලස්ගේ ආරක්ෂාව (සමහර MCBS මෙම ශ්රිතය ඇත): කාන්දු වන ආරක්ෂාවක් සහිත MCBS සඳහා, පරිපථයේ කාන්දු වීමක් ඇති විට, STB1-63 කුඩා පරිපථ කඩනය ඇති විට පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථය ඉක්මනින් කපා දමන්න.

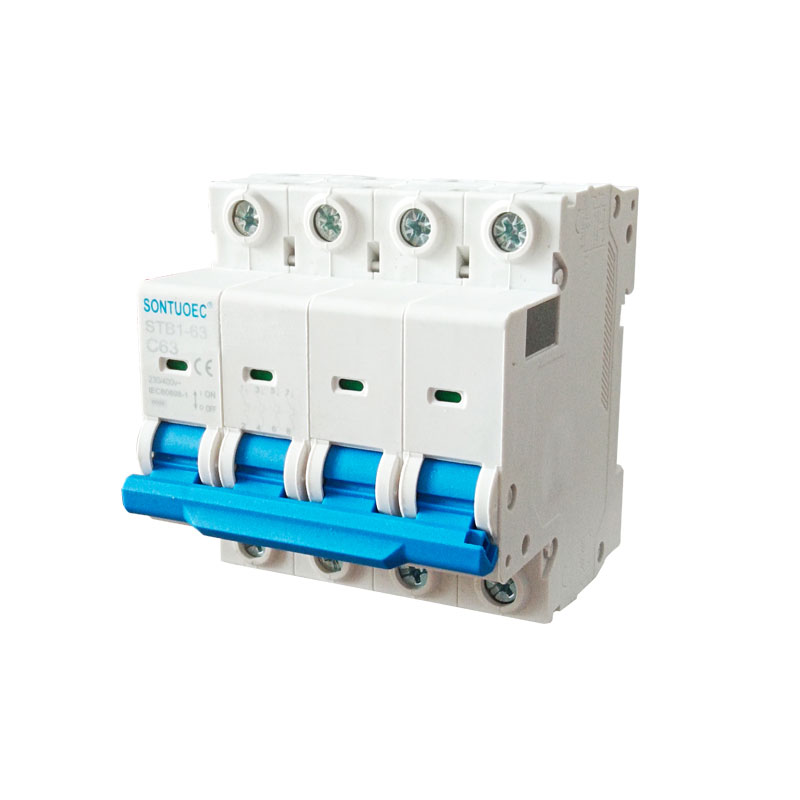

STB1-63 Miniature Circuit Breaker

MCBs ක්රියාත්මක කිරීමේ මූලධර්මය

MCBS සාමාන්යයෙන් ඇතුළත තාප චුම්බක හෝ ඉලෙක්ට්රොනික චාරිකා අනාවරකයක් අඩංගු වන අතර එය පරිපථයේ ධාරාවේ වෙනස්කම් හඳුනා ගැනීමට භාවිතා කරයි. ධාරාව අසාමාන්ය වූ විට, ස්ට්රයිකයා MCB හි කැපීමේ යාන්ත්රණය අවුලුවන අතර STB1-63 කුඩා පරිපථ බ්රේකර්ටෝ ඉක්මනින් පරිපථය කපා දැමීය.

1.තර් චුම්බක වැඩිකරු: ධාරාව අවුලුවාලීම සඳහා ධාරාව කොන්දොස්තර හරහා ගමන් කරන විට එය ජනනය වන තාපය භාවිතා කරයි. ධාරාව ඉතා විශාල වූ විට, සන්නායකය උණුසුම් වන අතර, තාප චුම්බක වර්ජකයා තුළ බිම් බෝඩ් යාන්ත්රණය අවුලුවාලීමට හේතු විය.

2. ඉලෙක්ට්රික් ස්ට්රයිකර්: එය වර්තමාන වෙනස්කම් හඳුනා ගැනීම සහ කැපීමේ යාන්ත්රණයේ ක්රියාකාරිත්වය පාලනය කිරීම සඳහා විද්යුත් සංරචක භාවිතා කරයි. අසාමාන්ය ධාරාවක් අනාවරණය වූ විට, ඉලෙක්ට්රොනික වැඩිකරු පරිපථය කපා හැරීම සඳහා යාන්ත්රණයට සං signal ාවක් යවයි.

MCB හි යෙදුම් අවස්ථා

අසාමාන්ය වත්මන් නිසා ඇති වන හානිය හා උපකරණවලින් ආරක්ෂා කිරීම සඳහා නේවාසික, වාණිජ හා කාර්මික ප්රදේශවල විදුලි පද්ධතිවල විද්යුත් පද්ධතිවල බහුලව භාවිතා වේ. ඒවා සාමාන්යයෙන් බෙදාහැරීමේ පෙට්ටි වල ස්ථාපනය කර ඇත, ස්විචර්ට් පුවරු මාරු කිරීම හෝ පාලනය කිරීම පරිපථයක ප්රධාන ස්විචයක් හෝ ශාඛා ස්විචයක් ලෙස භාවිතා කරයි.

MCBS තෝරා ගැනීම සහ ස්ථාපනය කිරීම

1. තේරීතිකව: MCBs තෝරාගැනීමේදී, පරිපථ, වෝල්ටීයතා මට්ටම, ආරක්ෂණ ලක්ෂණ සහ කාන්දුවීම් ආරක්ෂාව අවශ්ය වේද යන්න වැනි සාධක සලකා බැලිය යුතුය. දේශීය විදුලි ආරක්ෂණ ප්රමිතීන් සහ රෙගුලාසි සමඟ තෝරාගත් STB1-63 කුඩා පරිපථ කඩභාශනය කරන බව සහතික කිරීම ද වැදගත් ය.

2. සිස්ටල් කිරීම: Stb1-63 කුඩා පරිපථ බ්රේක් කරන්නන් වියළි, වාතාශ්රය සහිත පරිසරයක හෝ එය නිවැරදිව හා ආරක්ෂිතව ගමන් කරන බවට සහතික වන්න. ස්ථාපනය අතරතුර, අදාළ විදුලි ආරක්ෂණ රෙගුලාසි සහ මෙහෙයුම් ක්රියා පටිපාටි නිරීක්ෂණය කළ යුතුය.
