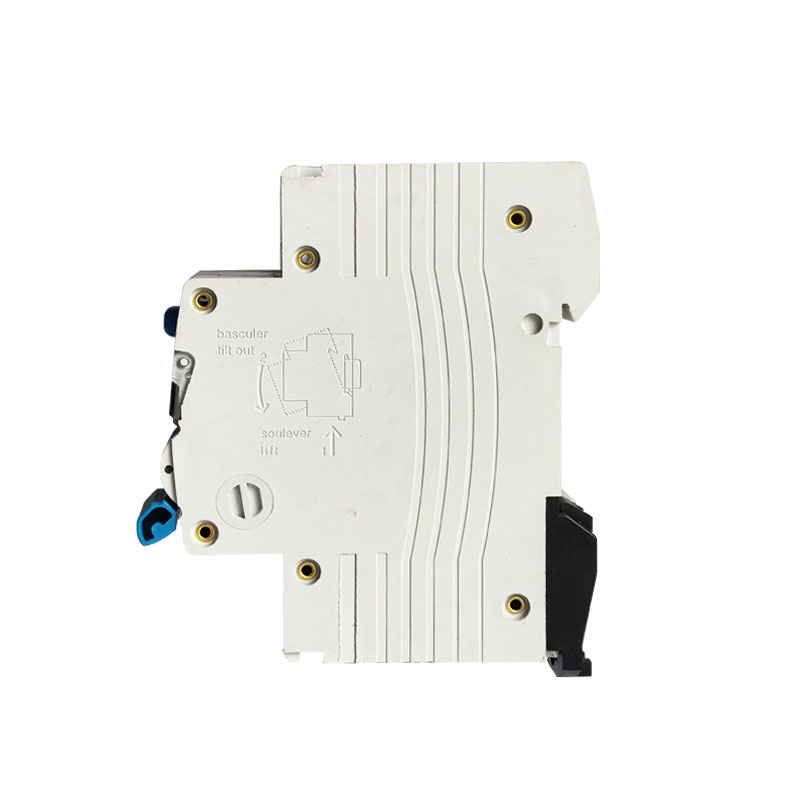

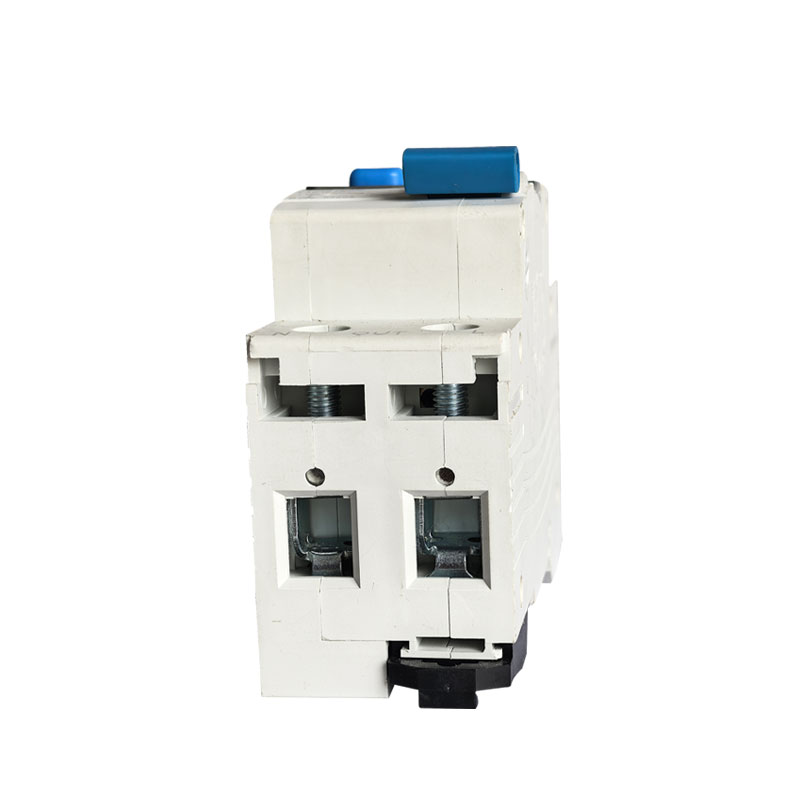

Sontuoec Stro7le-63 කුඩා කාන්දුවීම් ආරක්ෂණ පරිපථ කඩනය RCBO

SONTUOEC යනු විවිධ කුඩා විදුලි උපකරණ නිෂ්පාදනය සඳහා විශේෂිත වූ චීන සැපයුම්කරුවන්/නිෂ්පාදකයින්ගෙන් එකකි STRO7LE-63 RCBO AC 50/60Hz, ශ්‍රේණිගත වෝල්ටීයතා 240V සහ එහි ස්වයං-ආරක්ෂිත ධාරා 40A දක්වා ස්වයං-ආරක්ෂිත පරිපථයේ තනි අදියරේ භාවිතා වේ. එමගින් සිවිල් ඉලෙක්ට්‍රොනික පරිපථය අධි බර හා කෙටි පරිපථයෙන් ආරක්ෂා කළ හැක. මෙම නිෂ්පාදනයට කුඩා පරිමාවක්, ඉහළ බිඳීමේ ධාරිතාවක් සහ සජීවී වයර් එකවර කපා හැරීමේ වාසි ඇත, සජීවී වයරය ප්‍රතිවිරුද්ධව සම්බන්ධ වූ විට විදුලි කම්පනයෙන් පුද්ගලයා ආරක්ෂා කරයි. එය IEC 61009-1 ප්‍රමිතියට අනුකූල වේ.

ආකෘතිය:STRO7LE-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

සෑන්ඩර්ඩ්			IEC/EN 61009-1
විදුලි	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		ඉලෙක්ට්රොනික වර්ගය
විශේෂාංග	ශ්‍රේණිගත ධාරාව තුළ	A	සහ, සහ
	පොලු	P	1P+N
	ශ්රේණිගත වෝල්ටීයතාවය	V	AC 230
	ශ්‍රේණිගත කළ ධාරාව:		6,10,16,20,25,32,40A
	ශ්‍රේණිගත සංවේදීතාව I△n	A	0.01,0.03,0.1,0.3,0.5
	පරිවාරක වෝල්ටීයතා Ui	V	250
	ශ්රේණිගත අවශේෂ සෑදීම සහ	A	500
	බිඳීමේ ධාරිතාව I△m	A	500
	කෙටි පරිපථ ධාරාව I△c	A	45,006,000
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	දූෂණ උපාධිය		2
යාන්ත්රික	විදුලි ජීවිතය	t	4000
විශේෂාංග	යාන්ත්රික ජීවිතය	t	10000
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	ºC	-25~+40
	(දෛනික සාමාන්‍ය ≤35ºC සමඟ)	ºC	-25~+40
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/යූ වර්ගයේ බස් තීරුව/පින් වර්ගයේ බස් තීරුව
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	AWG	මැයි 18 වැනිදා
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	AWG	මාර්තු 18 වැනිදා
	සවි කිරීම		DIN රේල් EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සහ පහළ සිට

STRO7LE-63 RCBO හි ප්‍රධාන කාර්යයන්

අධි බර ආරක්ෂණය: පරිපථයේ ධාරාව STRO7LE-63 RCBO හි ශ්‍රේණිගත අගය ඉක්මවන විට, එය පරිපථය සහ උපකරණ අධික ලෙස රත් වීම වැළැක්වීම සඳහා නියමිත කාල සීමාවක් තුළ ස්වයංක්‍රීයව පරිපථය කපා හරින අතර එමඟින් ගින්න සහ හානි වළක්වා ගත හැකිය.

කෙටි පරිපථ ආරක්ෂණය: පරිපථයක කෙටි පරිපථයක් සිදු වූ විට, STRO7LE-63 RCBO මඟින් කෙටි පරිපථ ධාරාව පරිපථයට සහ උපකරණවලට බරපතල හානි සිදුවීම වැළැක්වීම සඳහා පරිපථය ඉක්මනින් කපා හරිනු ඇත.

කාන්දු ආරක්ෂණය: STRO7LE-63 RCBO පරිපථයක අවශේෂ ධාරාව (එනම් කාන්දු වන ධාරාව) හඳුනා ගැනීමට හැකියාව ඇත. අවශේෂ ධාරාව නියමිත සීමාව ඉක්මවා ගිය විට, STRO7LE-63 RCBO මගින් විදුලි සැර අනතුරු සහ විදුලි ගිනිගැනීම් වැළැක්වීම සඳහා ඉතා කෙටි කාලයක් තුළ පරිපථය කපා හරිනු ඇත.

STRO7LE-63 RCBO හි ක්‍රියාකාරීත්වයේ මූලධර්මය

STRO7-40 RCBO හි අභ්‍යන්තර තාප චුම්බක චාරිකා අනාවරකයක් (අධික බර සහ කෙටි පරිපථ ආරක්ෂාව සඳහා) සහ අවශේෂ ධාරා අනාවරකයක් (කාන්දු ආරක්ෂාව සඳහා) අඩංගු වේ. පරිපථයේ ධාරාව හෝ අවශේෂ ධාරාව අසාමාන්‍ය වූ විට, අනුරූප ප්‍රහාරකයා STRO7-40 RCBO හි ට්‍රිපින් යාන්ත්‍රණය ක්‍රියාත්මක කරයි, එමඟින් එය ඉක්මනින් පරිපථය කපා හැරේ.

1.Thermal Magnetic Tripper: එය සන්නායකය හරහා ධාරාව ගමන් කරන විට ජනනය වන තාපය සහ චුම්බක ක්ෂේත්‍රය ට්‍රිප් කිරීම අවුලුවාලීමට යොදා ගනී. ධාරාව අධික වූ විට, සන්නායකය රත් වී චුම්බක ක්ෂේත්‍රයක් ජනනය කරයි, තාප චුම්බක ප්‍රහාරකය තුළ ඇති බයිමෙටල් නැමීමට හෝ චුම්බකය යකඩ හරය ආකර්ෂණය කර ගැනීමට හේතු වන අතර එමඟින් ට්‍රිපින් යාන්ත්‍රණය ක්‍රියාත්මක වේ.

2.අවශේෂ ධාරා අනාවරකය: එය පරිපථයේ අවශේෂ ධාරාව හඳුනාගැනීම සඳහා ශුන්‍ය අනුක්‍රමික ධාරා ට්‍රාන්ස්ෆෝමරයක් භාවිතා කරයි. අවශේෂ ධාරාව නියමිත සීමාව ඉක්මවා ගිය විට, අවශේෂ ධාරා අනාවරකය මඟින් පරිපථය කපා හැරීම සඳහා ට්‍රිපින් යාන්ත්‍රණයට සංඥාවක් යවනු ඇත.

STRO7LE-63 RCBO හි විශේෂාංග

බහු-ක්‍රියාකාරී ඒකාබද්ධතාවය: STRO7LE-63 RCBO අධි බර, කෙටි පරිපථ සහ කාන්දුවීම් ආරක්ෂණ කාර්යයන් ඒකාබද්ධ කරයි, විදුලි පද්ධති සැලසුම් කිරීම සහ ස්ථාපනය කිරීම සරල කරයි.

අධි සංවේදිතාව: STRO7LE-63 RCBOs හට විශ්වාසනීය ආරක්ෂාවක් සපයන පරිපථයේ ඇති අසාමාන්‍ය සහ අවශේෂ ධාරා ඉක්මනින් හඳුනාගෙන කපා හැරිය හැක.

ස්ථාපනය සහ නඩත්තු කිරීම පහසුය: STRO7LE-63 RCBOs පහසු ස්ථාපනය සහ නඩත්තුව සඳහා සාමාන්‍යයෙන් මොඩියුලීකරණය කර ඇත.

ඉහළ ආරක්ෂාව: STRO7-40 RCBOs දැඩි ලෙස පරීක්ෂා කර විදුලි පද්ධතිවල ආරක්ෂිත ක්‍රියාකාරිත්වය සහතික කිරීම සඳහා ඉහළ ආරක්ෂාව සහ විශ්වසනීයත්වය සඳහා සහතික කර ඇත.

STRO7LE-63 RCBO හි යෙදුම් අවස්ථා

STRO7LE-63 RCBOs නේවාසික, වාණිජ සහ කාර්මික අංශවල විදුලි පද්ධතිවල බහුලව භාවිතා වේ, විශේෂයෙන් එකවර අධි බර, කෙටි පරිපථ සහ පෘථිවි කාන්දුවීම් ආරක්ෂාව අවශ්‍ය වේ. ඒවා සාමාන්‍යයෙන් බෙදාහැරීමේ පෙට්ටි, ස්විච්බෝඩ් හෝ පාලන කැබිනට් වල ස්ථාපනය කර ඇත්තේ අසාමාන්‍ය ධාරාවක් සහ වෝල්ටීයතාවයකින් සිදුවන හානියෙන් පරිපථ සහ උපකරණ ආරක්ෂා කිරීමට සහ විදුලි සැර වැදීම වැළැක්වීම සඳහා ය.
