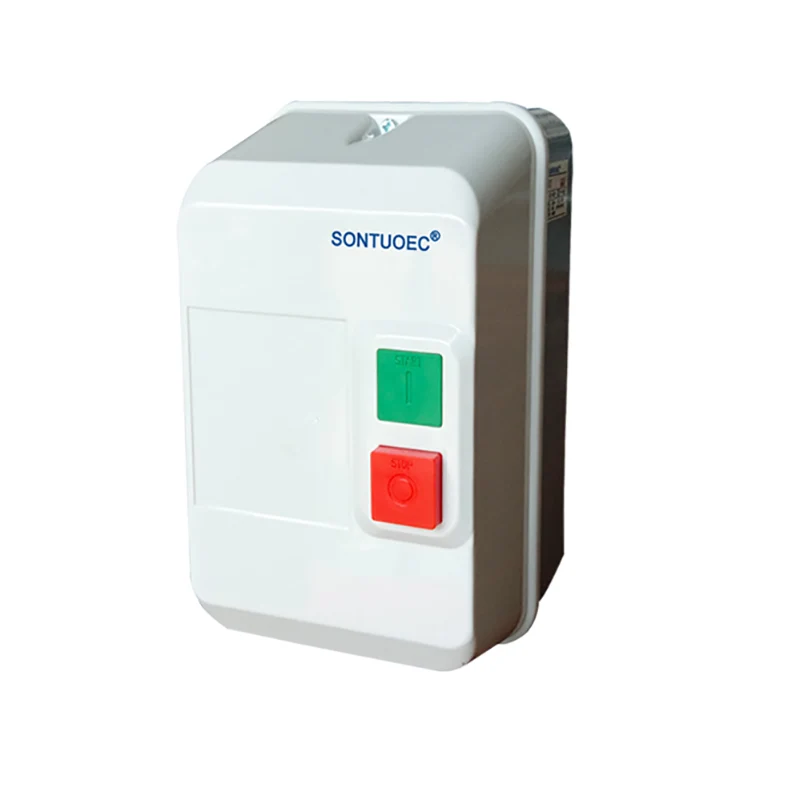

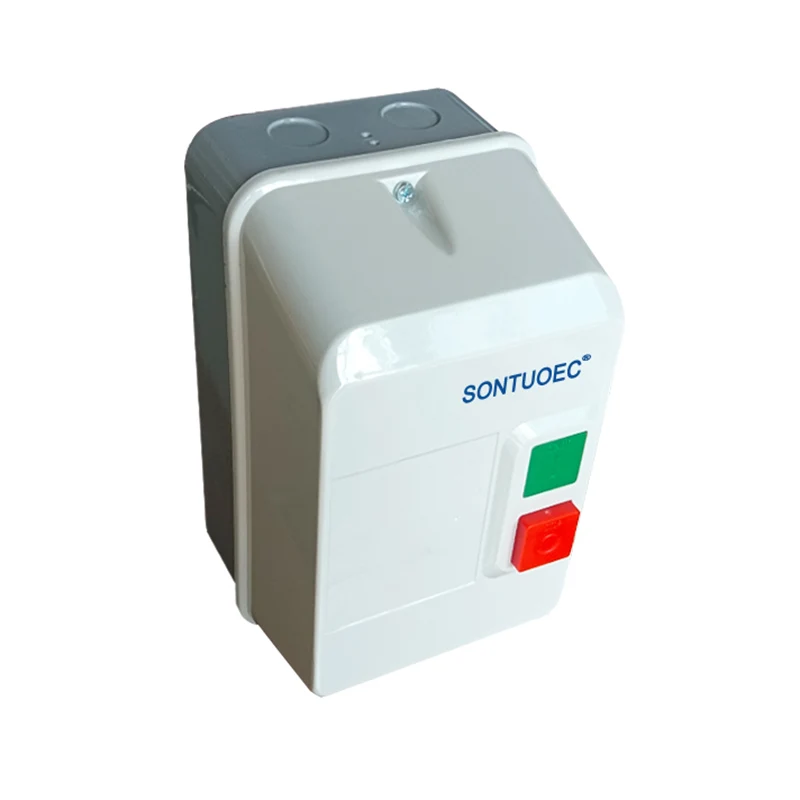

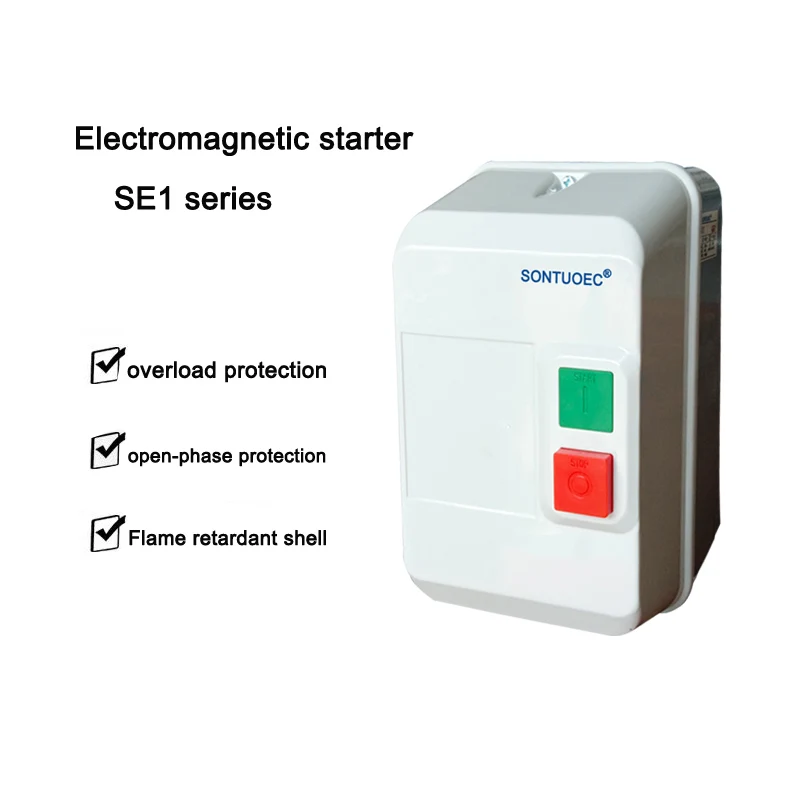

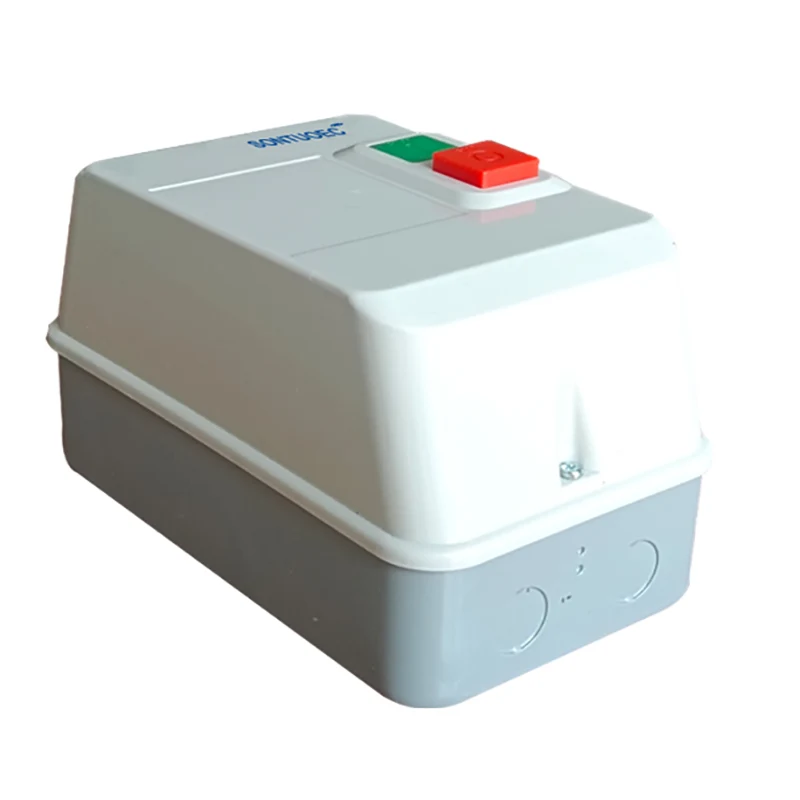

චුම්බක ආරම්භකය (ඩොල්)

චුම්බක ආරම්භකය (ඩොල්) මෝටර්, අයි.ඊ., චුම්බක ස්විචයක් මෝටර් රථ (හෝ මෝටර් රථ හෝ මෝටර නැවැත්වීම පාලනය කිරීම සඳහා යොදා ගනී. චුම්බක ස්විචයන් මෙහි පරිපථය පිටතින් බාහිර චුම්බක ක්ෂේත්රයේ වෙනස්වීම් අනුව පාලනය කිරීමෙන් ප්රධාන කාර්යභාරයක් ඉටු කරන්න.

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර

නිෂ්පාදන මාදිලියේ අංකය සහ විශේෂිත	SLE1-09 සහ 12	සුදානම්, ආරක්ෂිත TOLP429 (3) හෝ, F659 (4)
කොටුව	SLE1-18 සහ 25	සුදානම්, ආරක්ෂිත, ආරක්ෂිත TOLP427 (3) හෝ, F5577 (4)
	SLE1-32 සහ 95	මකාල්, එල්පී 65 සිට 559 දක්වා
පාලනය (2 තල්ලු බොත්තම් මූෆේඩ් කොටුව ආවරණය)	SLE1-32 සහ 95	1 හරිත ආරම්භක බොත්තම '1', 1red නැවතුම් / ටෙසෙට් බිල්ට් "ඕ"
සම්බන්ධතා	SLE1-32 සහ 95	විදුලි බලය සහ පාලන පුනරාවර්තන සම්බන්ධතා

ප්රධාන තාක්ෂණික පරාමිතීන්:

වර්ගය		Sle1-9	SEL1-12	SEL1-18	SLE1-25	SLE1-32	Sle1-40	Sly1-50	SLE1-65	SLE1-80	SLE1-95
KW / HP (AC-3) විශ්රාමික බලය (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) විශ්රාමික බලය (AC-3) IEC60947-4	380V	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
විශ්රාමික ධාරාව (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
විශ්රාමික ධාරාව (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
රඳවා ගත් උනුසුම් ධාරාව (අ)			25	32	40	50	60	80		125
විශ්රාමික පරිශුද්ධ වෝලේජ් (v) 660
Auciriary සම්බන්ධතා AC-15	අමතන්න	සම්මත	1NO				1NO + 1NC
	විශ්රාමික ධාරාව (අ)	220V	1.6
	විශ්රාමික ධාරාව (අ)	380V	0.95
ගැලපෙන තාප රිලේ		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
කොටුව ඇගයීම		LP65

මෙහෙයුම් මූලධර්මය

චුම්බක ස්විච් ස්විච් මෝටරයක මෙහෙයුම් මූලධර්මය ප්රධාන වශයෙන් පදනම් වී ඇත්තේ චුම්භක ක්ෂේත්රයක බලපෑම සහ ඩීසී මෝටරයක වැඩ කළ මූලධර්මය මත ය. බාහිර චුම්බක ක්ෂේත්රයක් චුම්බක ස්විචයකට සමීප වන විට, එය ස්විචය තුළ චුම්බක සංවේදක මූලද්රව්යයක් (උදා: රීඩ්) ක්රියා විරහිත වන අතර එය පරිපථය විවෘත කිරීම හා වසා දැමීම පාලනය කරයි. පරිපථය වසා දැමූ පසු, රියල් මෝටරය හරහා ප්රවාහය, එය භ්රමණය වීම ආරම්භ කරයි. ඩීසී මෝටර්ස්, අනෙක් අතට, ශූරතාත්මක බලවේගයක ක්රියාකාරිත්වය අනුව ශක්තිජනක සන්නායකයක් චුම්බක ක්ෂේත්රයක චලනය වන මූලධර්මය මත වැඩ කරන්න.

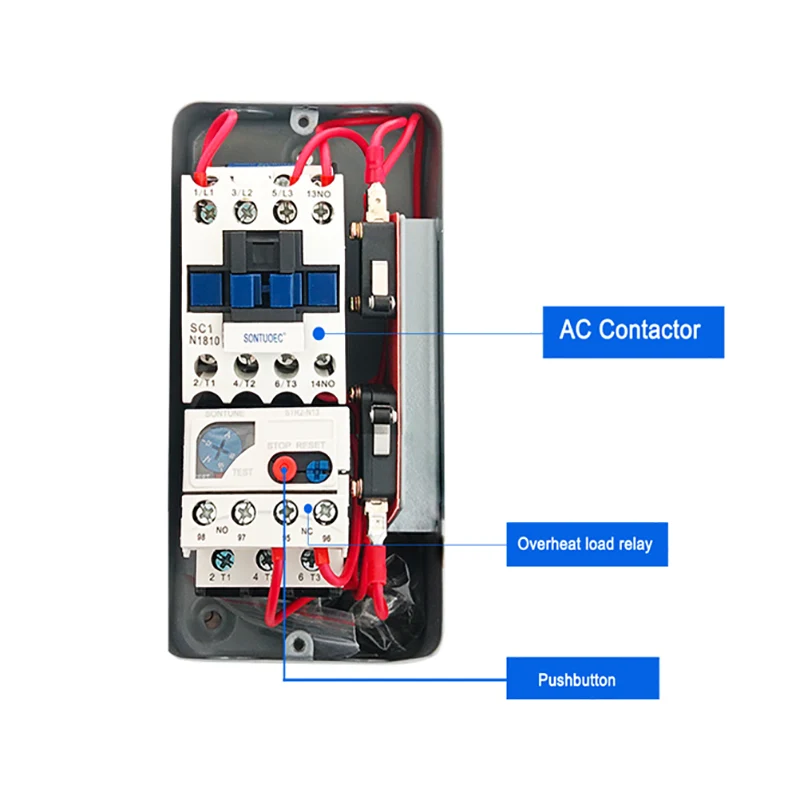

ප්රධාන සංරචක

චුම්බක මාරුව: සාමාන්යයෙන් චුම්බක සංවේදක මූලද්රව්යයක් සහ ප්රේරක උපාංගයක් සහ පරිපථයක සක්රිය / අක්රිය කිරීම සඳහා භාවිතා කරන චුම්බක සංවේදක මූලද්රව්යයකින් සමන්විත වේ.

විදුලි මෝටරය: විදුලි ශක්තිය යාන්ත්රික ශක්තියට පරිවර්තනය කර භ්රමණය තුළින් විවිධ උපාංග ධාවනය කරන උපකරණයකි.

පාලක පරිපථය: සං als ා අනුව බාහිර සං als ා ලැබීමට සහ චුම්බක ස්විචයේ සහ මෝටර් රථවල වැඩ කරන තත්ත්වය පාලනය කිරීමට භාවිතා කරයි.

Magnetic Starter(DOL)
