බුද්ධිමත් ගිල්වීමේ ප්‍රති-විදුලි කම්පන කාන්දු ආරක්ෂක 220V වායු පරිපථ කඩනය

STSF2-63/100 100A 2p 4p Multifunctional RCBO AC 50/60Hz සඳහා සුදුසු වේ, 230V-400V වෝල්ටීයතාවයක් සහ 100A ශ්‍රේණිගත ධාරාවක් සහිත පරිපථයක ශ්‍රේණිගත කර ඇත, aperson විදුලි සැර වැදී හෝ විදුලිබල ජාලය කාන්දු වන විට. කාන්දු වීම, අධි වෝල්ටීයතාවය සහ යටි වෝල්ටීයතාවය නියමිත අගයන් කරා ළඟා වූ විට, අවශේෂ ධාරා පරිපථ කඩනය ඉතා කෙටි කාලයක් තුළ ඉක්මනින් බල සැපයුම කපා හැරිය හැක. අවශේෂ ධාරා පරිපථ කඩනයෙහි අධීක්ෂණ උෂ්ණත්වය නියමිත අගයට ළඟා වන විට, අධීක්ෂණ බිම් වයරය සම්බන්ධ නොවේ. සම්බන්ධ වූ විට, නිෂ්පාදන කාර්ය මණ්ඩලයේ සහ විදුලි උපකරණවල ආරක්ෂාව ආරක්ෂා කිරීම සඳහා අනතුරු ඇඟවීමේ ශබ්දයක් නිකුත් කරන අතර එය වළක්වා ගත හැකිය විදුලිබල ජාලයේ අධි වෝල්ටීයතාවයෙන් උපකරණවලට හානි වීම වැළැක්වීම. අධි බර, කෙටි පරිපථය, කාන්දු වීම, අධි වෝල්ටීයතාවය අඩු වෝල්ටීයතා සහ අධික උෂ්ණත්ව ආරක්ෂණ ක්‍රියාකාරකම් සාමාන්‍ය තත්වයන් යටතේ විදුලි උපාංග කඩින් කඩ ක්‍රියාත්මක කිරීමට සහ අක්‍රිය කිරීමට භාවිතා කළ හැකිය. කාර්මික සහ වාණිජ ආලෝක බෙදාහැරීමේ පද්ධති සඳහා විශේෂයෙන් සුදුසු ආලෝක පරිපථ. නිෂ්පාදනයට කුඩා පරිමාවක්, සංයුක්ත ව්‍යුහයක් සහ අනෙකුත් සමාන නිෂ්පාදන වලට වඩා හොඳ පිරිවැය-ඵලදායීතාවයක් ඇත. එය ලස්සන පෙනුමක් ඇත, ඉහළ බිඳීමේ ධාරිතාව ගෘහ විදුලිය බෙදා හැරීම සඳහා හොඳ තේරීමක් කරයි. මෙම නිෂ්පාදනය GB/T 16917.1 සහ IEC 61009-1 ප්‍රමිතීන්ට අනුකූල වන අතර CE සහතිකය ලබා ඇත.

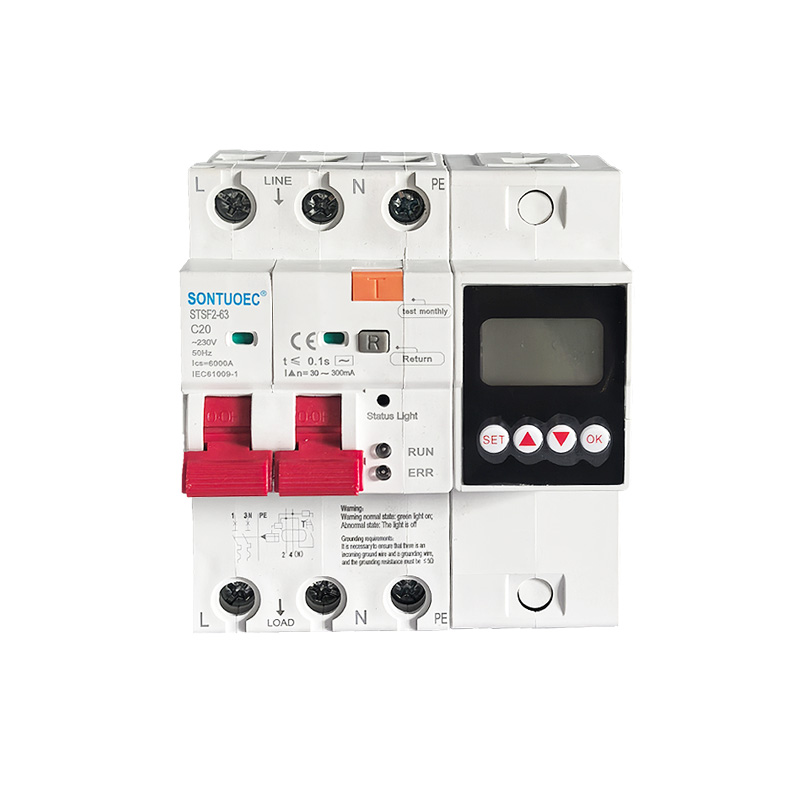

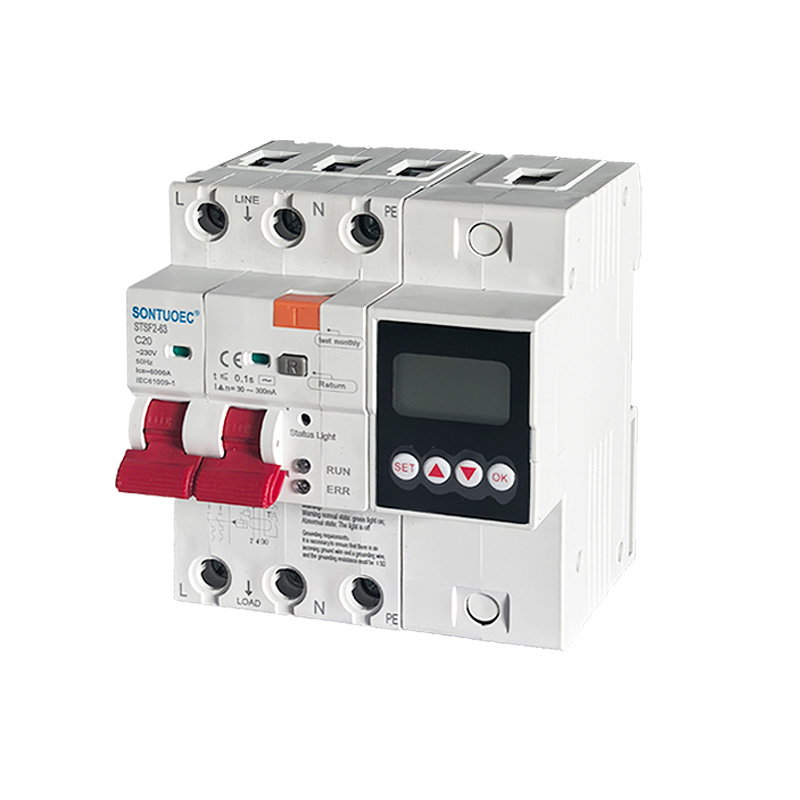

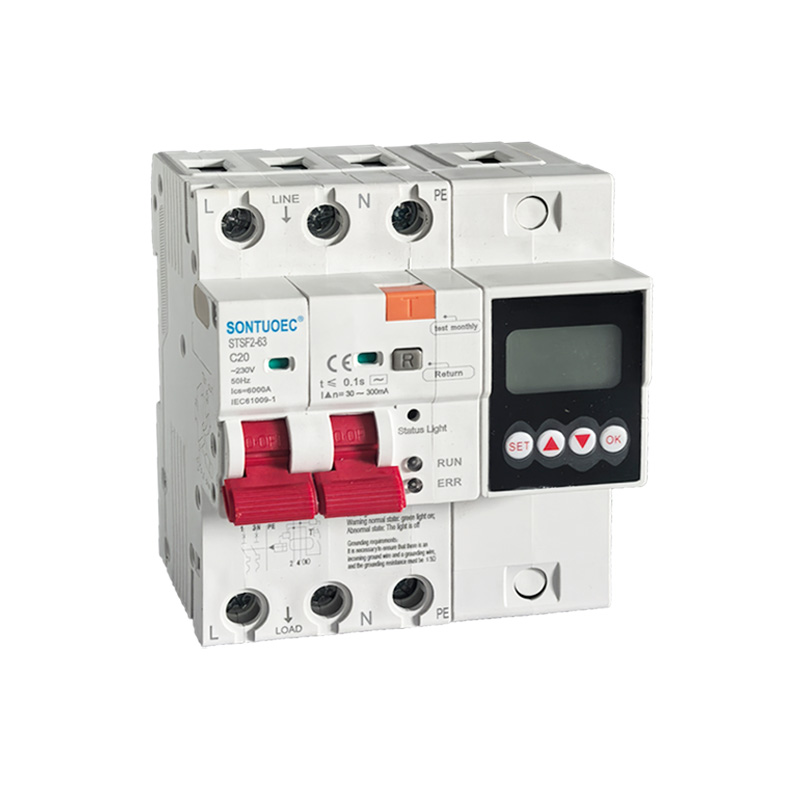

ආකෘතිය:STFS2-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

විදුලි විශේෂාංග	සම්මතය	ඒකකය	IEC/EN 61009-1
	මාදිලිය		ඉලෙක්ට්රොනික වර්ගය
	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		AC
	තාප චුම්භක මුදා හැරීමේ ලක්ෂණය		B,C,D
	ශ්රේණිගත වත්මන් ln	A	6-100A (6,10,16,20,25,32,40,63;80,100A) වෙනස් කළ හැකි
	පොලු	P	1P+N, 3P+N
	ශ්රේණිගත වෝල්ටීයතා Ue	V	AC 230, 400 (වෙනස් කළ හැකි)
	ශ්‍රේණිගත සංවේදීතාව I△n	A	30-300mA (30,100,300mA) සකස් කළ හැකිය
	ශ්‍රේණිගත කළ අවශේෂ සෑදීම සහ බිඳීමේ ධාරිතාව l△m	A	500
	ශ්‍රේණිගත කෙටි-පරිපථ ධාරිතාව Icn	A	6000
	I යටතේ විවේක කාලය△n	S	≤0.1
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	ශ්‍රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාව(1.2/50)Uimp	V	4000
	මිනිත්තු 1ක් සඳහා ind.Freq හි පාර විද්‍යුත් පරීක්ෂණ වෝල්ටීයතාවය	කේ.වී	2
	පරිවාරක වෝල්ටීයතා Ui	V	250
	දූෂණ උපාධිය		2
ඔතේr	අධි / අඩු වෝල්ටීයතා ආරක්ෂාව;	සහ	උෂ්ණත්ව ආරක්ෂණය ; ගිනි-ඇල්වර්ම් සහ වෙනත් අය
යාන්ත්රික ලක්ෂණ	විදුලි ජීවිතය		4000
	යාන්ත්රික ජීවිතය		10000
	දෝෂ වත්මන් දර්ශකය		ඔව්
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	ºC	-5~+40(විශේෂ යෙදුම කරුණාකර බලන්න
	(දෛනික සාමාන්‍යය≤35ºC සමඟ)	ºC	උෂ්ණත්ව වන්දි නිවැරදි කිරීම)
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/පින් වර්ගයේ බස් තීරුව/යූ වර්ගයේ බස් තීරුව

	පර්යන්ත ප්රමාණය කේබල් සඳහා ඉහළ/පහළ	මි.මී2	25
	පර්යන්ත ප්රමාණය කේබල් සඳහා ඉහළ/පහළ	AWG	18-5
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	AWG	18-3
	සවි කිරීම		DIN රේල් EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සිට

අවට වායු උෂ්ණත්වය:

1.පරිසර වායු උෂ්ණත්වය -5 1C ට වඩා අඩු නොවිය යුතුය, +40 C ට වඩා වැඩි නොවිය යුතුය, සහ දෛනික සාමාන්‍ය අගය +35 C නොඉක්මවිය යුතුය.

2. උන්නතාංශය: ස්ථාපන අඩවියේ උන්නතාංශය මීටර් 2000 නොඉක්මවිය යුතුය.

3.වායුගෝලීය තත්ත්වයන්

වාතය පිරිසිදු වන අතර, +40 'C උපරිම උෂ්ණත්වයේ දී වාතයේ සාපේක්ෂ ආර්ද්රතාවය 50% ට වඩා වැඩි නොවේ. +20 C වැනි අඩු උෂ්ණත්වවලදී ඉහළ සාපේක්ෂ ආර්ද්‍රතාවයට ඉඩ දෙනු ලැබේ.

සාපේක්ෂ ආර්ද්රතාවය 90% නොඉක්මවිය යුතුය. උෂ්ණත්ව වෙනස්වීම් හේතුවෙන් වරින් වර මධ්යස්ථ ඝනීභවනය හේතුවෙන්, සුදුසු පියවර ගැනීමට අවධානය යොමු කළ යුතුය.

4. ස්ථාපන කාණ්ඩය ස්ථාපන කාණ්ඩ lI සහ III වේ

ධාරාව සහ ධ්රැව සංඛ්යාව

100A: මෙයින් පෙන්නුම් කරන්නේ RCBO ඇම්පියර් 100 ලෙස ශ්‍රේණිගත කර ඇති බවයි. ධාරා ශ්‍රේණිගත කිරීම යනු පරිපථ කඩනය අධික උනුසුම් වීමක් හෝ හානියක් සිදු නොකර අඛණ්ඩව ගෙන යා හැකි ධාරාවේ උපරිම අගයයි.

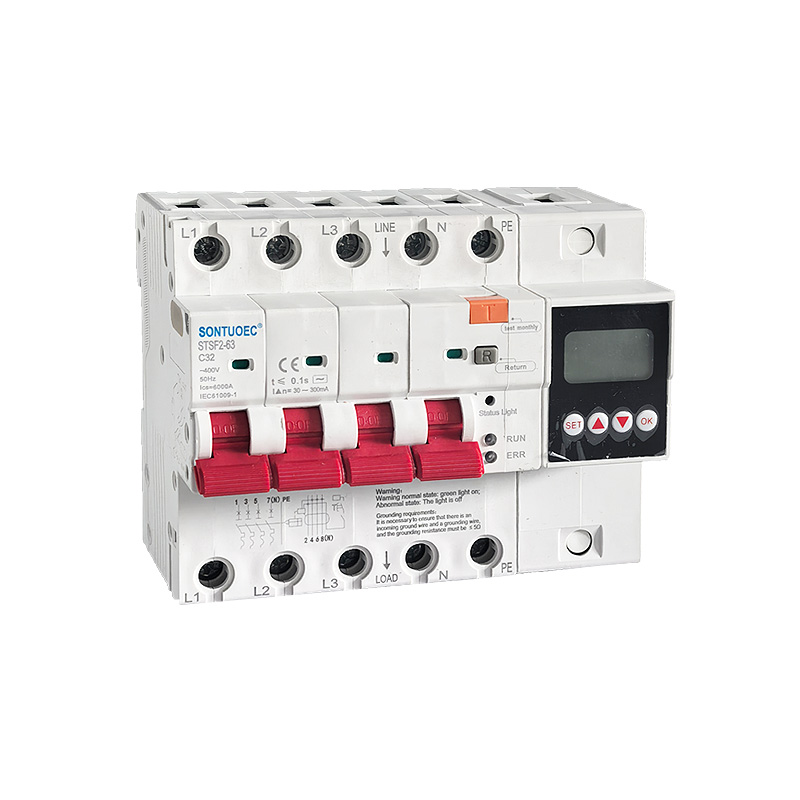

2p, 4p: මෙහි "p" යනු පොලු ගණන, එනම්, පරිපථ කඩනය සම්බන්ධ කළ හැකි පරිපථ අදියර ගණනයි. 2p යන්නෙන් අදහස් කරන්නේ පරිපථ කඩනය පරිපථ අදියර දෙකකට (සාමාන්‍යයෙන් ගිනි සහ ශුන්‍ය) සම්බන්ධ කළ හැකි බවයි, 4p යන්නෙන් අදහස් කරන්නේ එය පරිපථ අදියර හතරකට (සාමාන්‍යයෙන් තුන්-අදියර ගිනි සහ ශුන්‍ය) සම්බන්ධ කළ හැකි බවයි.

බහුකාර්ය

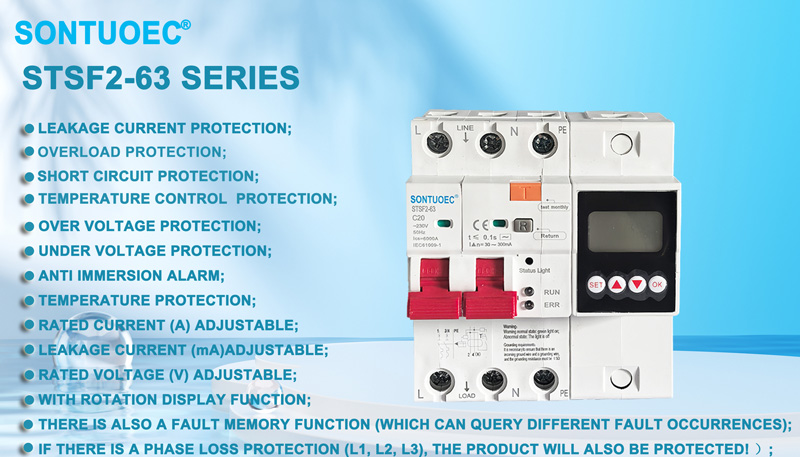

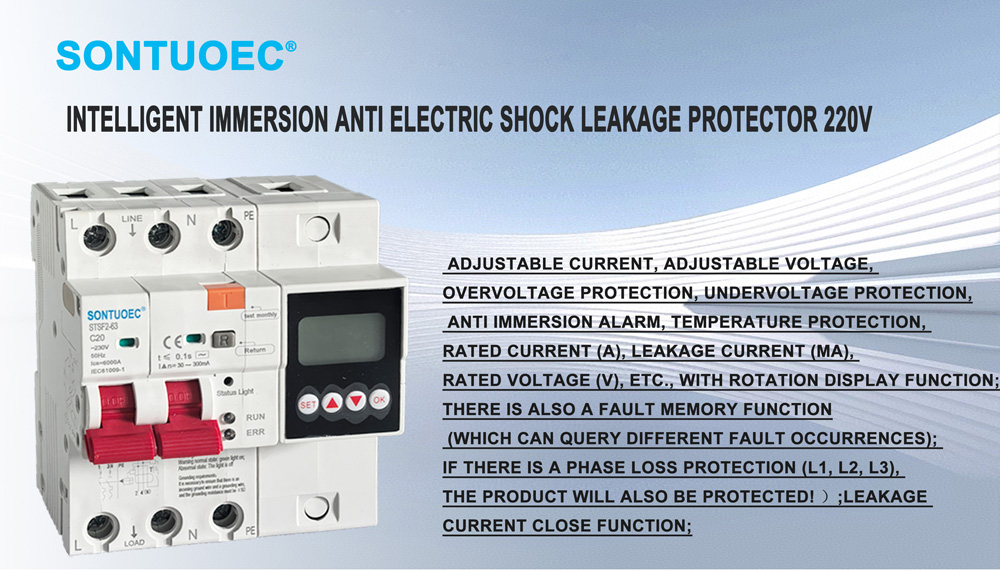

Multifunctional පෙන්නුම් කරන්නේ මෙම 100A 2p 4p Multifunctional RCBO විවිධ ආරක්ෂණ ක්‍රියාකාරකම් වලින් සමන්විත බවයි. මූලික අධි බර සහ කෙටි-පරිපථ ආරක්ෂණයට අමතරව, කාන්දුවීම් ආරක්ෂාව, යටි වෝල්ටීයතා ආරක්ෂාව, අධි වෝල්ටීයතා ආරක්ෂණය ආදියද සැපයිය හැකිය. උෂ්ණත්ව ආරක්ෂණය, ජල ඇතුල්වීමේ අනතුරු ඇඟවීම, වෙනස් කළ හැකි ධාරාව සහ වෝල්ටීයතාවය。මෙම ආරක්ෂණ RCBO හට පරිපථ සහ උපකරණ සඳහා වඩාත් සවිස්තරාත්මක ආරක්ෂාවක් සැපයීමට ඉඩ සලසයි.

අවවාදයයි!

අනතුරු ඇඟවීමේ සාමාන්ය තත්ත්වය: හරිත ආලෝකය;

අසාමාන්‍ය තත්ත්වය: ආලෝකය අක්‍රියයි

බිම් අවශ්‍යතා:

පැමිණෙන බිම් වයරයක් සහ භූගත වයරයක් ඇති බව සහතික කිරීම අවශ්‍ය වන අතර, භූගත ප්‍රතිරෝධය s 5Q විය යුතුය!

යෙදුම් දර්ශනය

RCBO හි විවිධ ආරක්ෂණ ක්‍රියාකාරකම් ඇති බැවින්, එය බොහෝ විට භාවිතා කරනුයේ පුද්ගලික ආරක්ෂාව අවශ්‍ය වන පරිපථවල, ආලෝකය සඳහා විදුලි පරිපථ, දුර්වල බලය සහ නිවාස සහ පොදු ස්ථානවල විදුලි උපකරණ වැනි ය. මෙම ස්ථාන බොහෝ විට ජලය හා තෙතමනය මගින් සංලක්ෂිත වන අතර එමඟින් පහසුවෙන් කාන්දුවීම් අනතුරු සිදුවිය හැකිය. මීට අමතරව, පර්යන්ත ආලෝක පාලන පරිපථ, රේඩාර් පද්ධති සහ භූ විද්‍යාත්මක ගවේෂණ උපකරණ වැනි මානව ආරක්ෂාව පූර්ව අවශ්‍යතාවයක් වන කාර්මික විදුලි පද්ධතිවලද RCBO භාවිතා කළ හැක.
