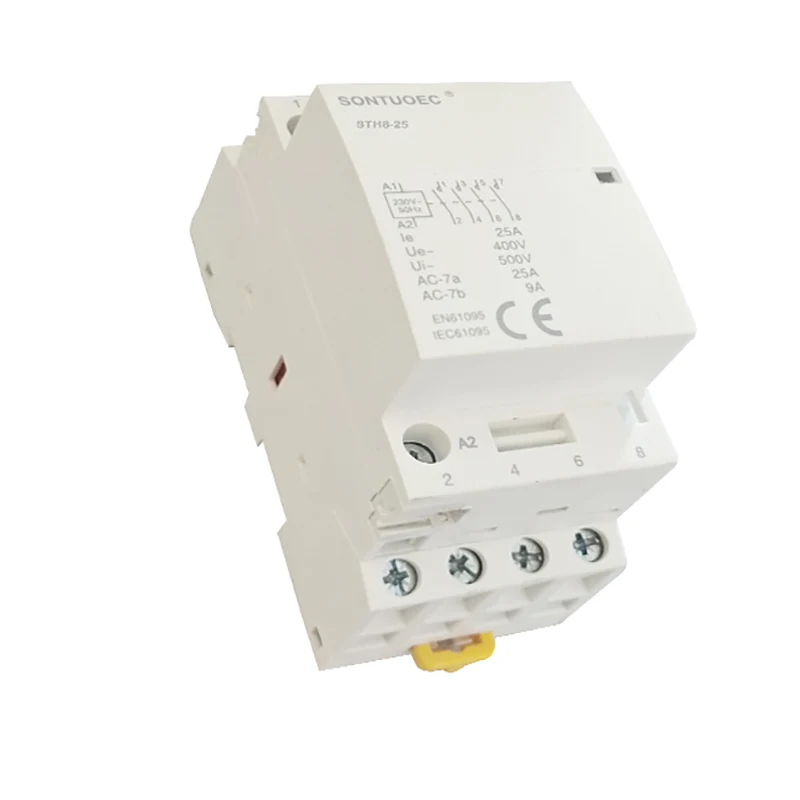

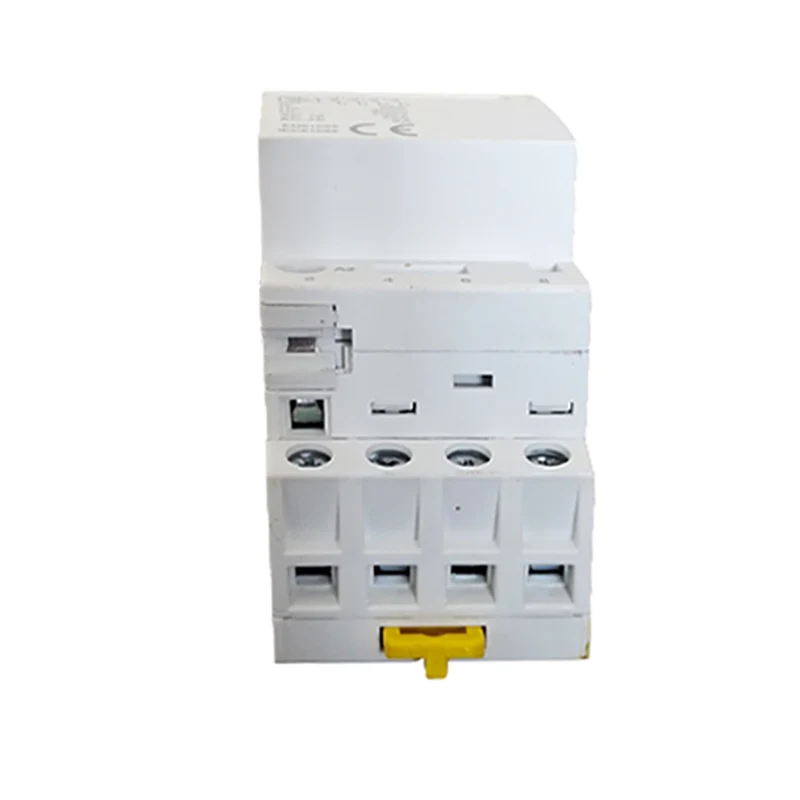

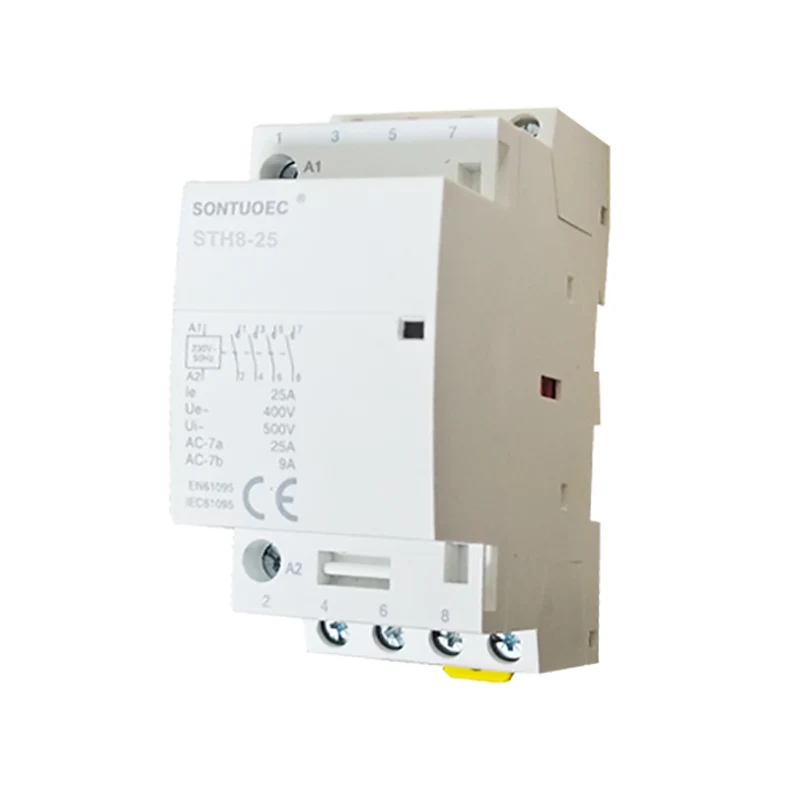

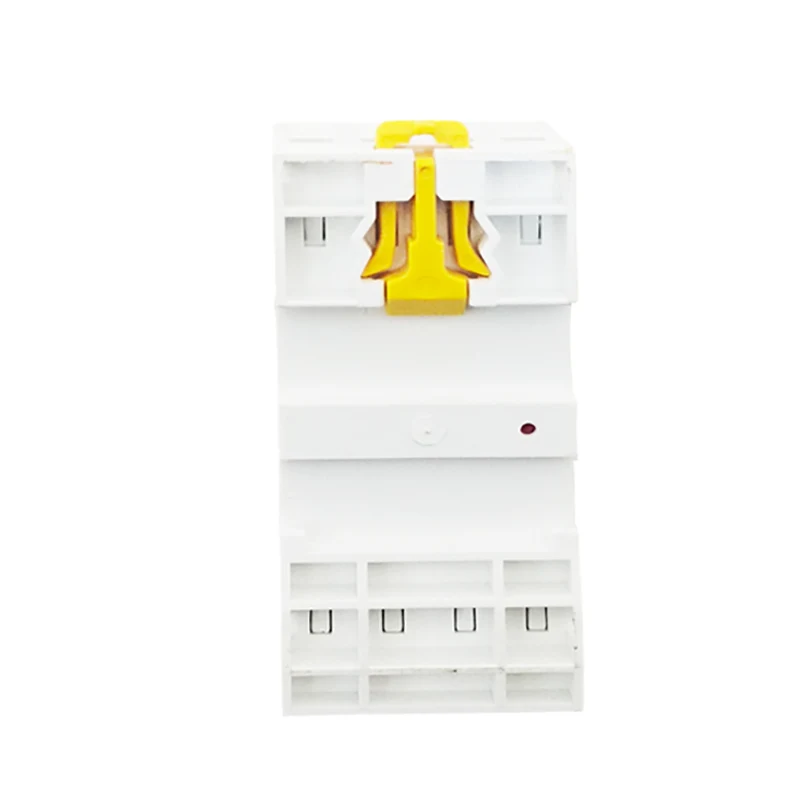

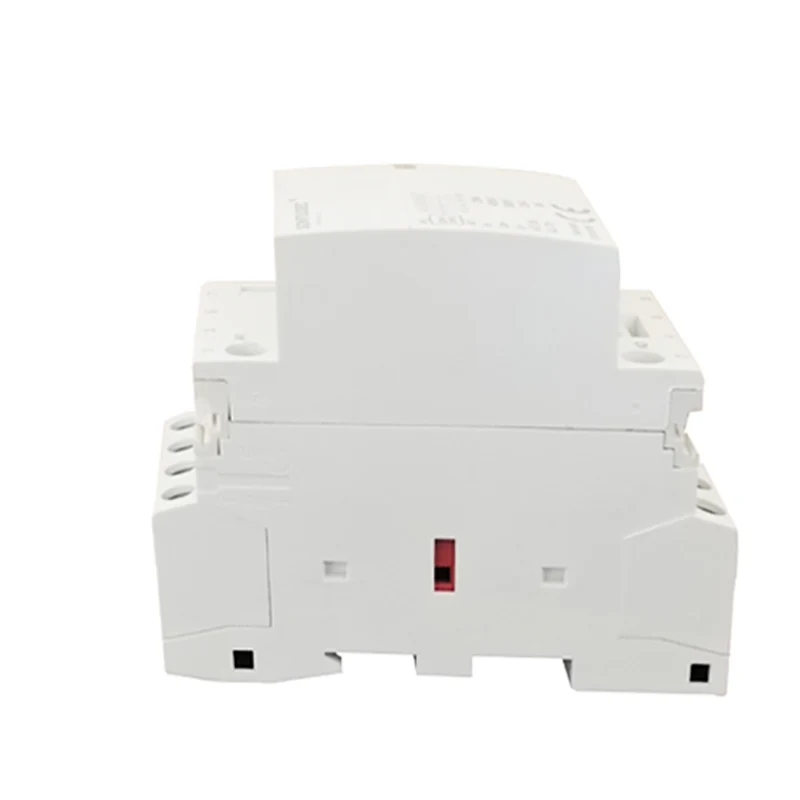

ගෘහ ඒසී ස්පර්ශක

වර්ගය					පළල 9mm මොඩියුල

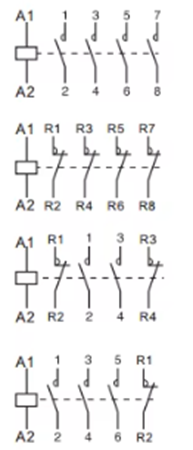

1p	ශ්රේණිගත කිරීම (LN) AC-7A	ශ්රේණිගත කිරීම (LN) AC-7A	පාලනය වෝල්ටියතාවය (VAG) (50hz)	අමතන්න
	16 අ	6a	24	1NO	2
	20 අ	7 අ	110	1nc
	25a	9a	230
2p
	16 අ	6a	24	2 නැත	2
	20 අ	7 අ	110	1NO + 1NC
	25a	9a	230	2nc
	32 අ	12a	24	2 නැත	4
	40 අ	18 අ	110	1NO + 1NC
	63a	25a	230	2nc
	100A	_	24		6
			110	2 නැත
			230
3p
	16 අ	6a	24	3 නැත	4
	20 අ	7 අ	110	3nc
	25a	9a	230
	32 අ	12a	24	3 නැත	6
	40 අ	18 අ	110	3nc
	63a	25a	230
4p
	16 අ	6a	24	4 නැත	4
	20 අ	7 අ	110	4nc
	25a	9a	230	2no + 2nc 3no + 1nc
	32 අ	12a	24	4 නැත	6
	40 අ	18 අ	110	4nc
	63a	25a	230	2no + 2nc 3no + 1nc
	100A	_	24	4 නැත	12
			110
			230

ප්රධාන ව්යුහය

ගෘහස්ථ AC COKIOKER සාමාන්යයෙන් පහත සඳහන් කොටස් වලින් සමන්විත වේ:

සම්බන්ධතා පද්ධතිය: ප්රධාන සම්බන්ධතා සහ සහායක සම්බන්ධතා ඇතුළුව. ප්රධාන සම්බන්ධතාවය සක්රිය කිරීම සහ ප්රධාන පරිපථය සක්රිය කර බිඳ දැමීමට භාවිතා කරයි, එය සාමාන්යයෙන් විශාල ශ්රේණිගත කළ ධාරාවක් ඇත; කුඩා ශ්රේණිගත ධාරාවක් ඇති පාලන පරිපථය සක්රිය කර බිඳ දැමීමට සහායක ස්පර්ශය භාවිතා කරයි.

විද්යුත් චුම්භක පද්ධතිය: එය යකඩ හරය, ආමේචර් සහ දඟර වලින් සමන්විත වේ. දඟර ශක්තියක් වූ විට, හරය ආමේටම ආකර්ෂණය කර සම්බන්ධතා වසා දමන චුම්බක ක්ෂේත්රයක් ජනනය කරයි; දඟර ක්රියාවලනු ලැබූ විට, චුම්බක ක්ෂේත්රය අතුරුදහන් වන අතර ආමේචරය මුදා හරිනු ලබන අතර සම්බන්ධතා කැඩී ඇත.

ARC නිවා දැමීමේ උපකරණය: සම්බන්ධතා විසන්ධි වූ විට චාපය නිවා දැමීමට භාවිතා කරන අතර චාපයට සම්බන්ධතා වලට හානි වීම වළක්වයි.

කවච සහ උපාංග: බාහිර පරිසරයේ බලපෑමෙන් අභ්යන්තර සංරචක ආරක්ෂා කිරීම සඳහා කවචය භාවිතා කරයි; උපාංගය ඇතුළත් කරන වරහන්, පර්යන්ත ආදිය, ආදර ආදිය, ඒවා සම්බන්ධතාවය ස්ථාපනය කිරීම සහ රැහැන් ඇදීම අවබෝධ කර ගැනීම සහ රැහැන් ඇද ගැනීම සාක්ෂාත් කර ගැනීම.

මෙහෙයුම් මූලධර්මය

ගෘහස්ථ AC සම්බන්ධතාකරුවන්ගේ වැඩ කරන මූලධර්මය පදනම් වී ඇත්තේ විද්යුත් චුම්භක ප්රේරණය පිළිබඳ මූලධර්මය මත ය. දඟර ශක්තියක් වූ විට, යකඩ හරය ආමේටම ආකර්ෂණය කර සම්බන්ධතා වසා ගන්නා චුම්බක ක්ෂේත්රයක් ජනනය කරයි; දඟර ධෛර්ය සම්පන්නව සිටින විට, චුම්බක ක්ෂේත්රය අතුරුදහන් වන අතර ආමේචරය මුදා හරිනු ලබන අතර සම්බන්ධතා විසන්ධි වේ. දඟර, දුරස්ථ පාලනය සහ කුටුම්භ පරිපථ ආරක්ෂා කිරීම, දුරස්ථ පාලනය සහ ගෘහස්ථ පරිපථ ආරක්ෂා කිරීම පාලනය කිරීම මගින් සාක්ෂාත් කරගත හැකිය.

තාක්ෂණික පරාමිතීන්

ගෘහස්ථ AC සම්බන්ධතාකරුවන්ගේ ප්රධාන තාක්ෂණික පරාමිතීන් අතරට ශ්රේණිගත වෝල්ටීයතාව, ශ්රේණිගත වත්මන්, ශ්රේණිගත සංඛ්යාතය, සම්බන්ධ කිරීම, සම්බන්ධ කිරීම සහ බිඳීමේ ධාරිතාව සහ යනාදිය ඇතුළත් වේ. මෙම පරාමිතීන් තෝරා ගැනීම සාමාන්ය ක්රියාකාරිත්වය සාමාන්ය ක්රියාකාරිත්වය සහ සම්බන්ධය ආරක්ෂා කිරීම සහතික කිරීම සඳහා ගෘහස්ථ පරිපථයේ සැබෑ තත්වයට අනුව තීරණය කළ යුතුය.

ශ්රේණිගත කළ වෝල්ටීයතාව: ස්පර්ශකයා සාමාන්යයෙන් ක්රියා කරන විට වෝල්ටීයතා මට්ටම ගැන සඳහන් කරයි.

ශ්රේණිගත වත්මන්: ශ්රේණිගත කළ වෝල්ටීයතාව යටතේ ස්පර්ශක පුද්ගලයාට දිගු කලක් ඔරොත්තු දිය හැකි උපරිම ධාරාවයි.

ශ්රේණිගත සංඛ්යාතය: ස්පර්ශක ක්රීඩකයා සාමාන්යයෙන් ක්රියා කරන විට බල සැපයුමේ වාර ගණන.

සම්බන්ධ කිරීම හා කැඩීම ධාරිතාව: නිශ්චිත කොන්දේසි යටතේ ස්පර්ශකවරයාට විශ්වසනීයව සම්බන්ධ වී බිඳ දැමිය හැකි උපරිම ධාරාව.
