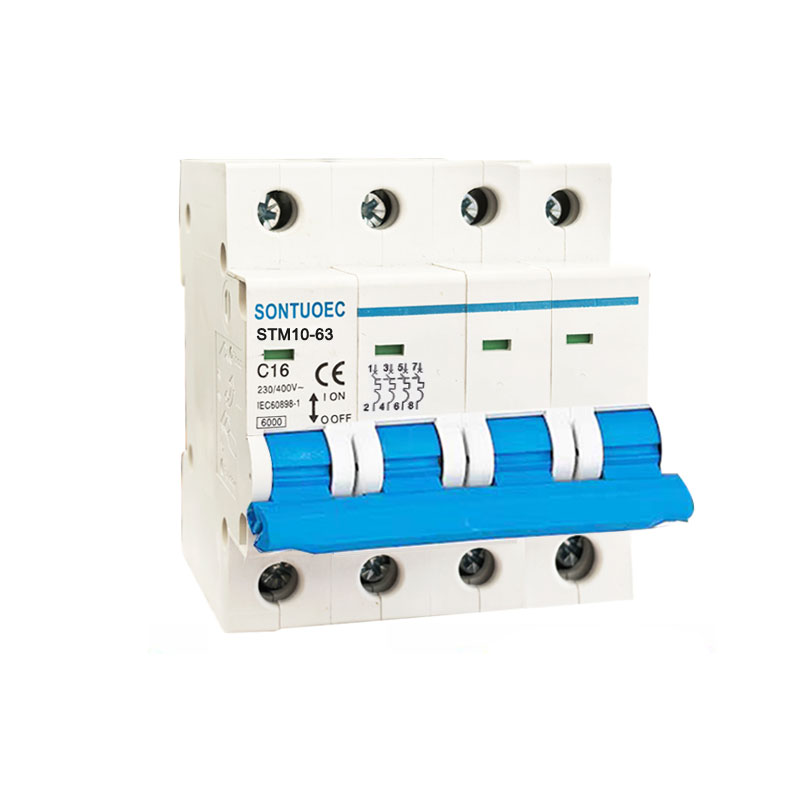

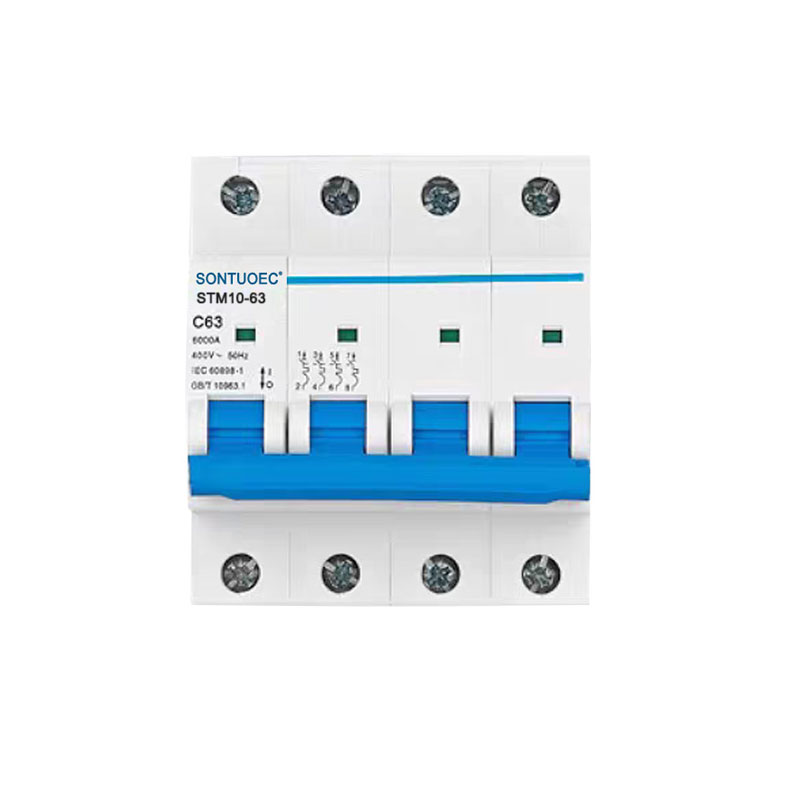

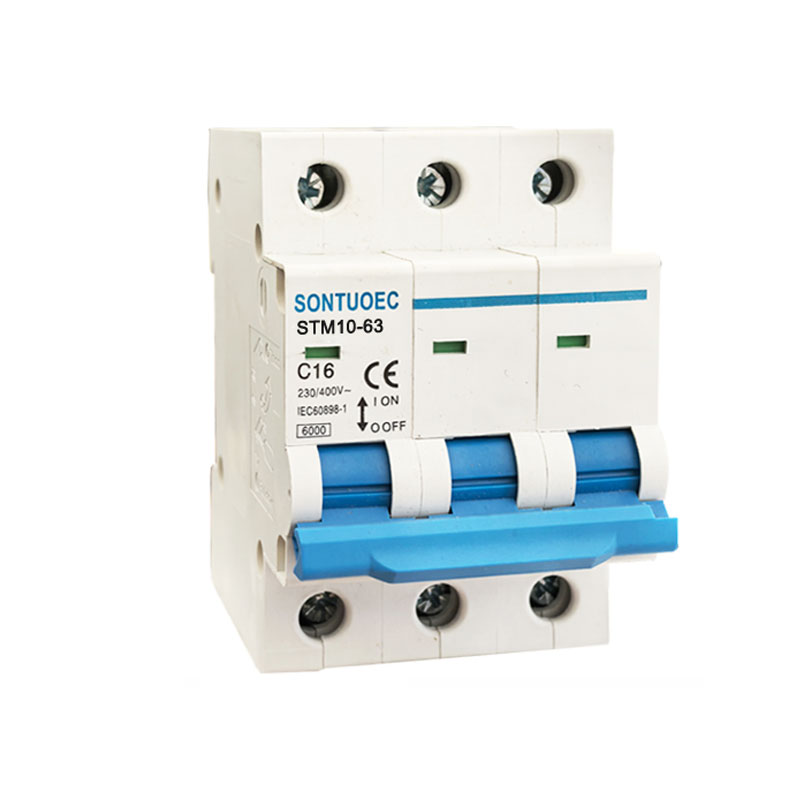

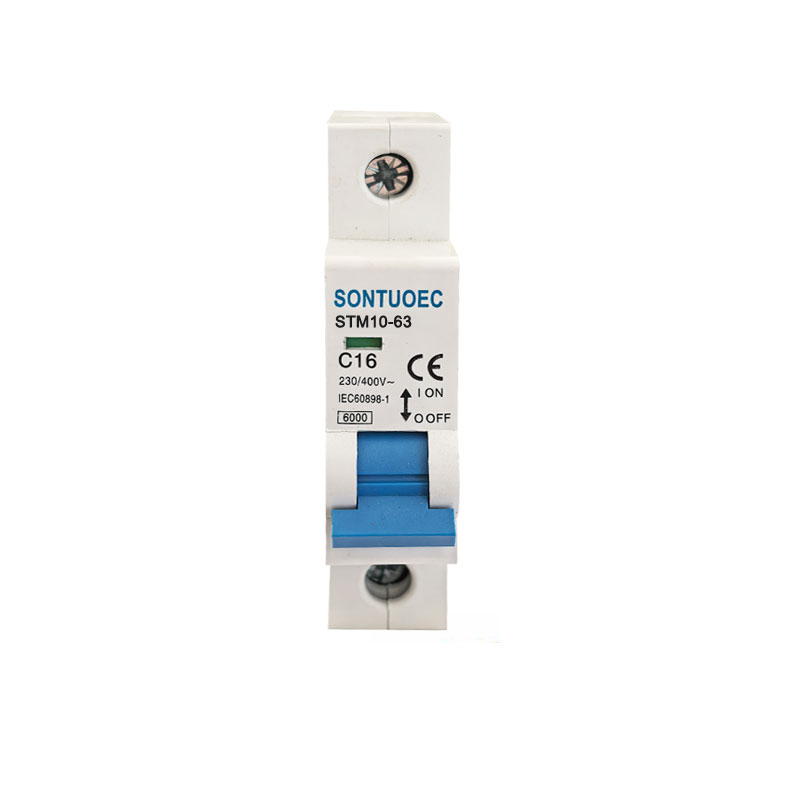

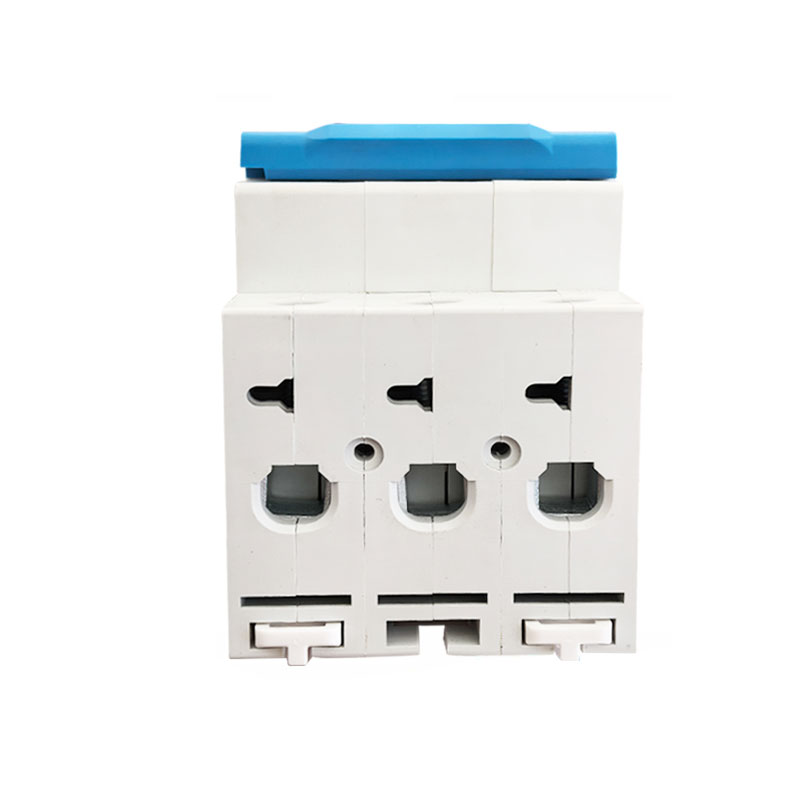

කර්මාන්තශාලා සෘජු විකුණුම් MCB Stm10-63 Series 6ka කුඩා පරිපථ කඩනය

SONTUOEC යනු විවිධ කුඩා විදුලි උපකරණ STM10-63 STM10-63 ශ්‍රේණියේ අධි බිඳීමේ කුඩා පරිපථ කඩනයෙහි විශේෂත්වය ලත් චීන සැපයුම්කරුවන්/නිෂ්පාදකයන්ගෙන් එකකි. එය 50 හෝ 60 සංඛ්‍යාත, Ue 400V සහ පහළ, Ui 63A සහ පහළ බල පද්ධතියට සුදුසු වේ. එය IEC60898.1 සහ GB10963.1 ප්‍රමිතීන්ට අනුකූල වේ.

ආකෘතිය:STM10-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

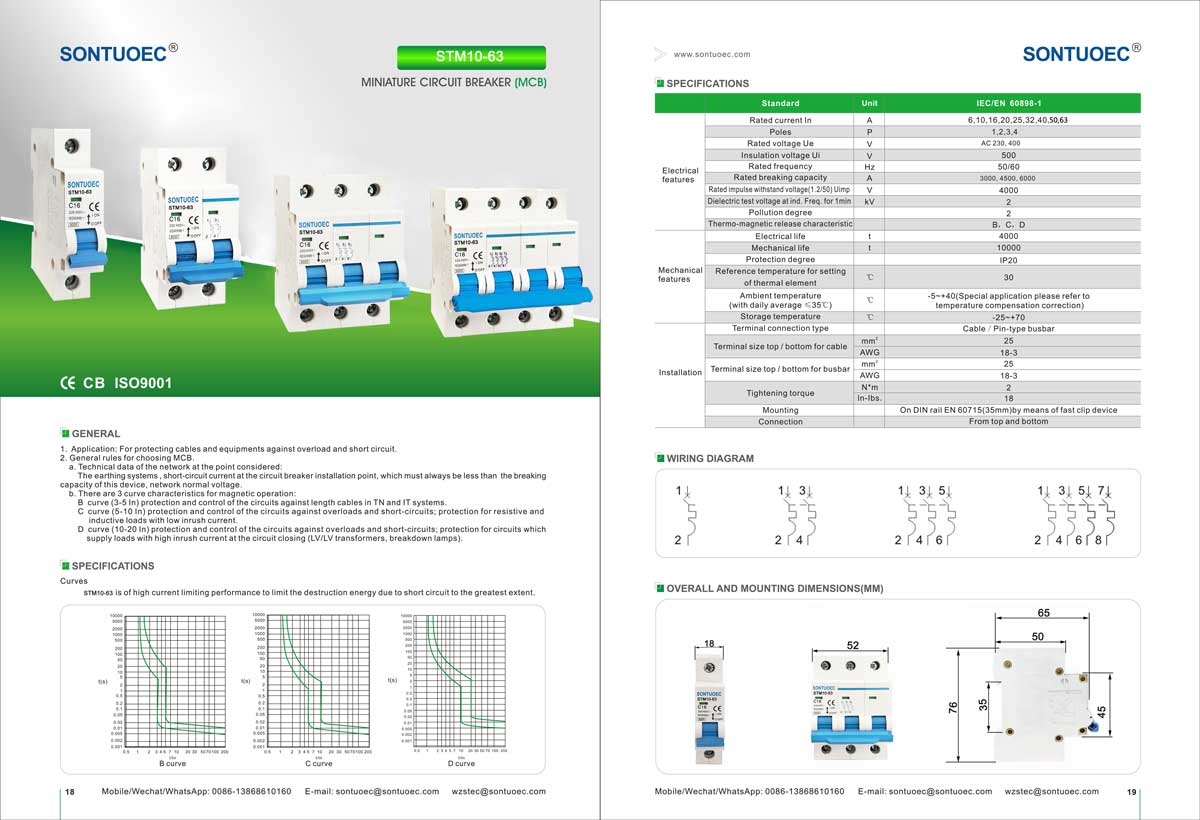

පිරිවිතර:

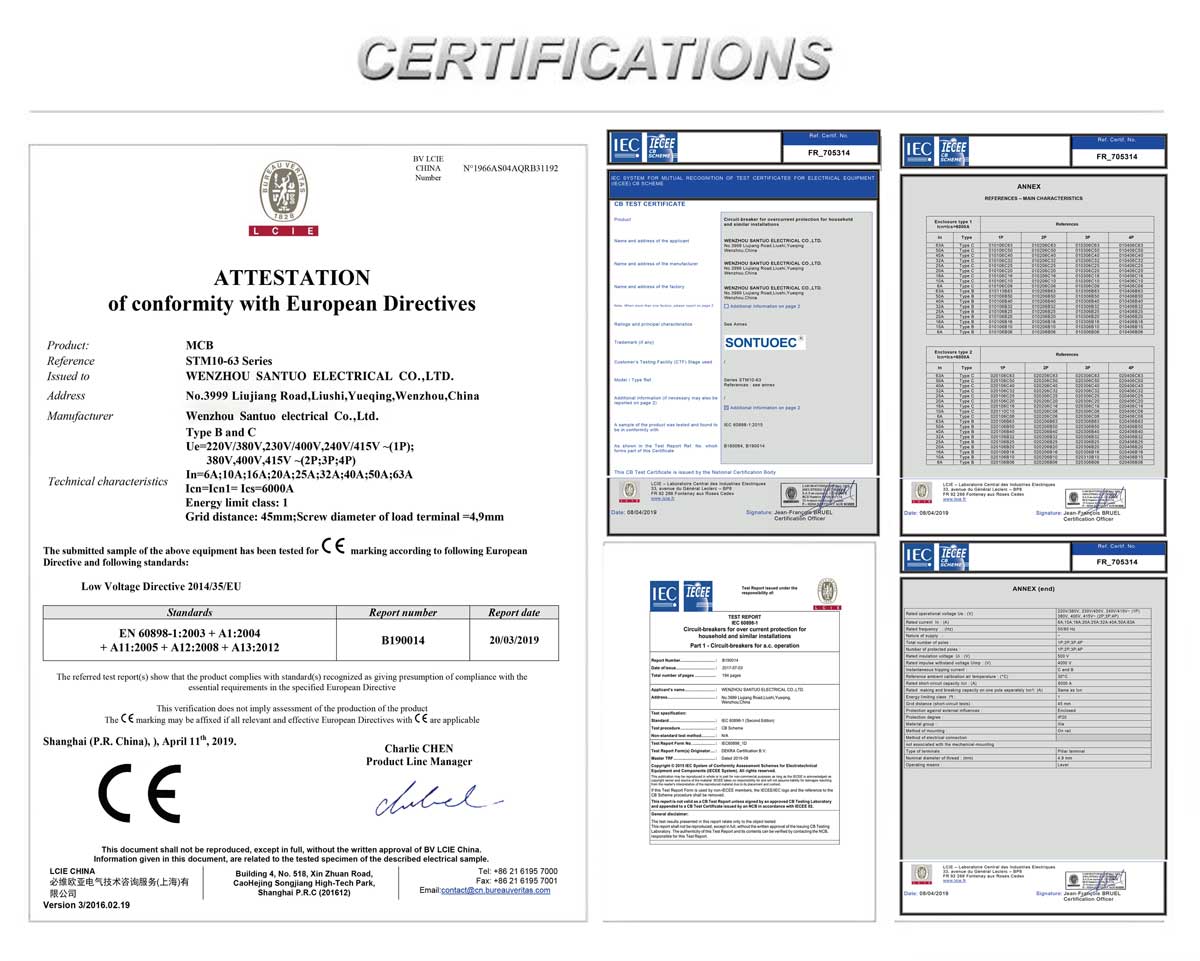

	සම්මතය		IEC/EN 60898-1
විදුලි	ශ්‍රේණිගත ධාරාව තුළ	A	1,2,4,6,10,16,20,25,32,40,50,63A
විශේෂාංග	පොලු	P	1,2,3,4
	ශ්රේණිගත වෝල්ටීයතා Ue	V	AC 230, 400
	පරිවාරක වෝල්ටීයතා Ui	V	500
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	ශ්රේණිගත බිඳීමේ ධාරිතාව	A	3000, 4500, 6000
	ශ්‍රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාව(1.2/50)Uimp	V	4000
	මිනිත්තු 1 ක් සඳහා ind.Freq හි ද්වි විද්‍යුත් පරීක්ෂණ වෝල්ටීයතාවය	කේ.වී	2
	දූෂණ උපාධිය		2
	තාප චුම්භක මුදා හැරීමේ ලක්ෂණය		B,C,D
යාන්ත්රික	විදුලි ජීවිතය	t	4000
විශේෂාංග	යාන්ත්රික ජීවිතය	t	10000
	ආරක්ෂණ උපාධිය		IP20
	සැකසීම සඳහා යොමු උෂ්ණත්වය	ºC	30
	තාප මූලද්රව්යයේ	ºC	30
	පරිසර උෂ්ණත්වය	ºC	-5~+40(විශේෂ යෙදුම කරුණාකර බලන්න
	(දෛනික සාමාන්‍ය ≤35ºC සමඟ)	ºC	උෂ්ණත්ව වන්දි නිවැරදි කිරීම)
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/පින් වර්ගයේ බස් තීරුව
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	කේබලය සඳහා ටර්මිනල් ප්‍රමාණය ඉහළ/පහළ	AWG	මාර්තු 18 වැනිදා
	බස්බාර් සඳහා තාප ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	බස්බාර් සඳහා තාප ප්‍රමාණය ඉහළ/පහළ	AWG	මාර්තු 18 වැනිදා
	තද කිරීමේ ව්යවර්ථය	N*m	2
	තද කිරීමේ ව්යවර්ථය	රාත්තල් තුළ	18
	සවි කිරීම		DIN rail EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සහ පහළ සිට

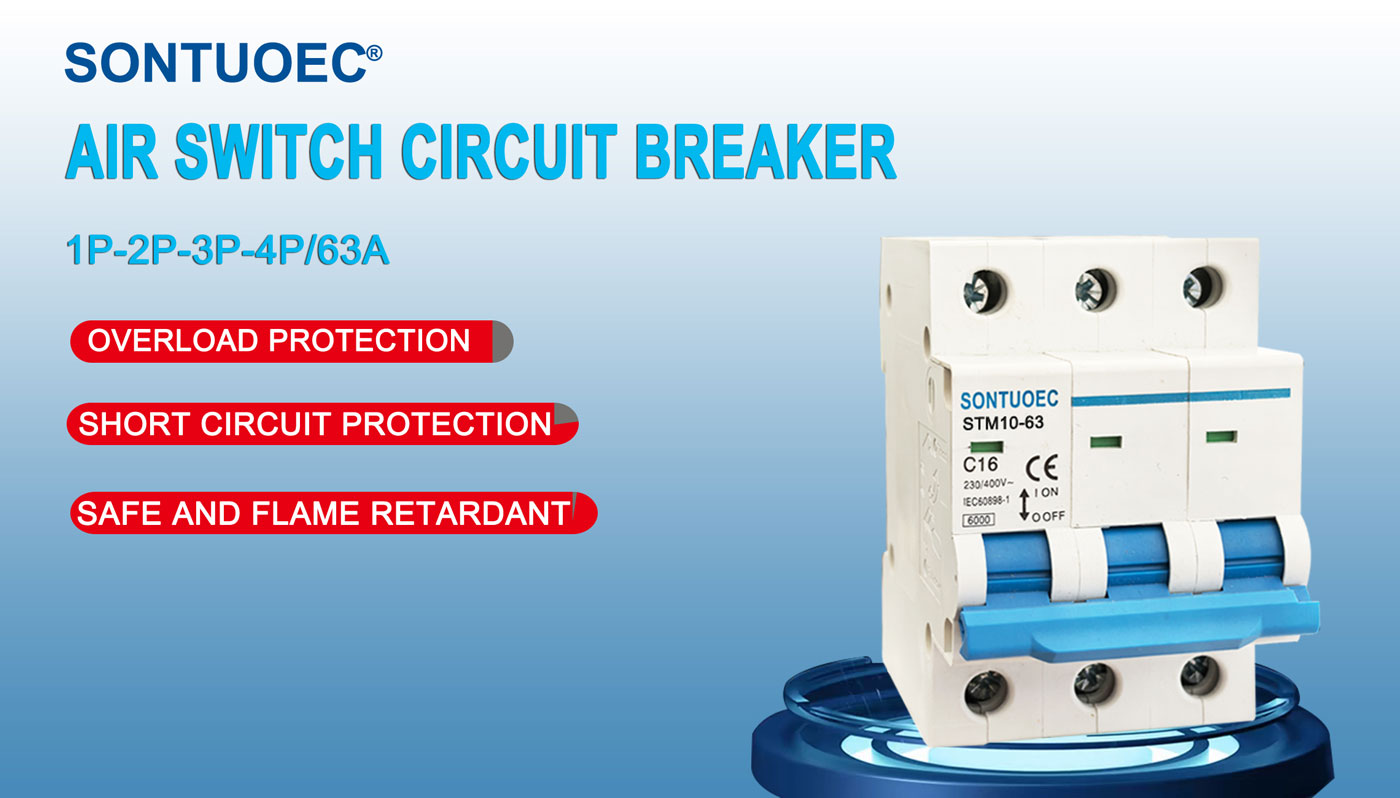

STM10-63 Miniature Circuit Breaker හි ප්‍රධාන කාර්යයන්

1.Overload protection: පරිපථයේ ධාරාව MCB හි ශ්‍රේණිගත අගය ඉක්මවන විට, STM10-63 Miniature Circuit Breaker මඟින් පරිපථය සහ උපකරණ අධි තාපනය වීම වැළැක්වීම සඳහා නියමිත කාල සීමාවක් තුළ ස්වයංක්‍රීයව පරිපථය කපා හරිනු ඇත.

2.Short-circuit protection: පරිපථයේ කෙටි-පරිපථයක් සිදු වූ විට, STM10-63 Miniature Circuit Breaker මඟින් පරිපථයට සහ උපකරණයට හානි කිරීමෙන් කෙටි පරිපථ ධාරාව වැළැක්වීම සඳහා වහාම පරිපථය කපා හරිනු ඇත.

3.Leakage protection (සමහර MCB වල මෙම කාර්යය ඇත): කාන්දු වන ආරක්ෂණය සහිත MCB සඳහා, පරිපථයේ කාන්දුවක් ඇති විට, STM10-63 Miniature Circuit Breaker මඟින් පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථය ඉක්මනින් කපා දමයි.

MCB වල ක්‍රියාකාරිත්වයේ මූලධර්මය

MCBs සාමාන්‍යයෙන් ඇතුළත තාප චුම්බක හෝ ඉලෙක්ට්‍රොනික චාරිකා අනාවරකයක් අඩංගු වන අතර එය පරිපථයේ ධාරාවේ වෙනස්කම් හඳුනා ගැනීමට භාවිතා කරයි. ධාරාව අසාමාන්‍ය වූ විට, ස්ට්‍රයිකර් MCB හි ට්‍රිපින් යාන්ත්‍රණය ක්‍රියාත්මක කරයි, එමඟින් STM10-63 කුඩා පරිපථ කඩනය ඉක්මනින් පරිපථය කපා හැරේ.

1. තාප චුම්බක වර්ජකය: එය ට්‍රිප් කිරීම අවුලුවාලීම සඳහා සන්නායකය හරහා ධාරාව ගමන් කරන විට ජනනය වන තාපය භාවිතා කරයි. ධාරාව ඉතා විශාල වන විට, සන්නායකය රත් වන අතර, තාප චුම්බක වර්ජකය තුළ ඇති bimetal නැමීමට හේතු වන අතර, එමගින් ට්රිප් කිරීමේ යාන්ත්රණය අවුලුවන.

2.ඉලෙක්ට්‍රොනික් ස්ට්‍රයිකර්: එය ධාරා වෙනස්වීම් හඳුනා ගැනීමට සහ ට්‍රිපින් යාන්ත්‍රණයේ ක්‍රියාකාරිත්වය පාලනය කිරීමට ඉලෙක්ට්‍රොනික උපාංග භාවිතා කරයි. අසාමාන්‍ය ධාරාවක් අනාවරණය වූ විට, ඉලෙක්ට්‍රොනික වර්ජකය පරිපථය කපා හැරීම සඳහා ට්‍රිපින් යාන්ත්‍රණයට සංඥාවක් යවයි.

MCB හි යෙදුම් අවස්ථා

අසාමාන්ය ධාරා නිසා සිදුවන හානිවලින් පරිපථ සහ උපකරණ ආරක්ෂා කිරීම සඳහා නේවාසික, වාණිජ සහ කාර්මික ප්රදේශවල විද්යුත් පද්ධතිවල MCBs බහුලව භාවිතා වේ. ඒවා සාමාන්‍යයෙන් බෙදාහැරීමේ පෙට්ටි, ස්විච්බෝඩ් හෝ පාලන කැබිනට් වල ස්ථාපනය කර ඇති අතර පරිපථයක ප්‍රධාන ස්විචය හෝ ශාඛා ස්විචය ලෙස භාවිතා කරයි.

MCBs තෝරා ගැනීම සහ ස්ථාපනය කිරීම

1.Selection: MCBs තෝරාගැනීමේදී, පරිපථයේ ශ්‍රේණිගත ධාරාව, වෝල්ටීයතා මට්ටම, ආරක්ෂණ ලක්ෂණ සහ කාන්දුවීම් ආරක්ෂාව අවශ්‍යද යන්න වැනි සාධක සලකා බැලිය යුතුය. තෝරාගත් STM10-63 Miniature Circuit Breaker දේශීය විදුලි ආරක්ෂණ ප්‍රමිතීන් සහ රෙගුලාසි වලට අනුකූල වන බව සහතික කිරීම ද වැදගත් වේ.

2.ස්ථාපනය: STM10-63 Miniature Circuit Breaker එක විඛාදන වායූන් වලින් තොර වියළි, වාතාශ්‍රය සහිත පරිසරයක ස්ථාපනය කළ යුතු අතර එය නිවැරදිව හා ආරක්ෂිතව රැහැන්ගත කර ඇති බවට සහතික විය යුතුය. ස්ථාපනය අතරතුර, අදාළ විදුලි ආරක්ෂණ රෙගුලාසි සහ මෙහෙයුම් ක්රියා පටිපාටි නිරීක්ෂණය කළ යුතුය.

නිති අසන පැණ

Q1. තත්ත්ව පාලනය සම්බන්ධයෙන් ඔබේ කර්මාන්ත ශාලාව කරන්නේ කෙසේද?

A. සියලුම නිෂ්පාදන නැව්ගත කිරීමට පෙර 100% පරීක්ෂා කරනු ලැබේ.

Q2. ඔබ නිෂ්පාදකයෙක් හෝ වෙළඳ සමාගමක්ද?

A. අපි වසර 20කට වැඩි පළපුරුද්දක් ඇති නිෂ්පාදකයෙක් වන අතර, අපගේ මිල ප්‍රථමයෙන්ම, ඉතා ලාභදායී සහ තරඟකාරී බව සහතික කළ හැක.

Q3. කුමන ගෙවීමේ කොන්දේසි තිබේද?

A. අපි BL පිටපතට එරෙහිව TT, 30% තැන්පතු සහ 70% ශේෂය පිළිගනිමු.

Q4. බෙදාහැරීමේ කාලය කොහොමද?

පිළිතුර - සාමාන්යයෙන් නිෂ්පාදනය සඳහා දින 25 ක් පමණ ගත වේ.

Q5. පැකේජයේ ප්‍රමිතිය මට කියන්න?

A. සාමාන්‍යයෙන් පෙට්ටි වේ, නමුත් අපට ඔබේ අවශ්‍යතාවයට අනුව එය ඇසුරුම් කළ හැක.
