ඉලෙක්ට්රොනික ස්පර්ශක

Sontuoec උසස් තත්ත්වයේ ඉලෙක්ට්රොනික් ස්පර්ශ කරන්න ප්රධාන වශයෙන් පරිපථවල ප්රධාන වශයෙන් යොදනු ලැබේ. සහායක සම්බන්ධතා වාරණය, ටයිමර් ප්රමාද සහ යන්ත්ර-ඉන්ටර්න්ක් කිරීමේ උපාංගය සමඟ සංයුක්ත වේ, එය යාන්ත්රික අන්තර් සම්බන්ධක ස්පර්ශක, ස්ටාර්-ඩෙල්ටා ආරම්භකය වන Thanlict අන්තර් සම්බන්ධිත ස්පර්ශක වේ. අධික බර පරිපථය ආරක්ෂා කළ හැකි තාප රිලේ සමඟ එය වැඩ කරන විට එය විද්යුත් චුම්භක ආරම්භයක් බවට පත්වේ. CEYC60947-4-1 අනුව ස්පර්ශකය නිෂ්පාදනය කෙරේ.

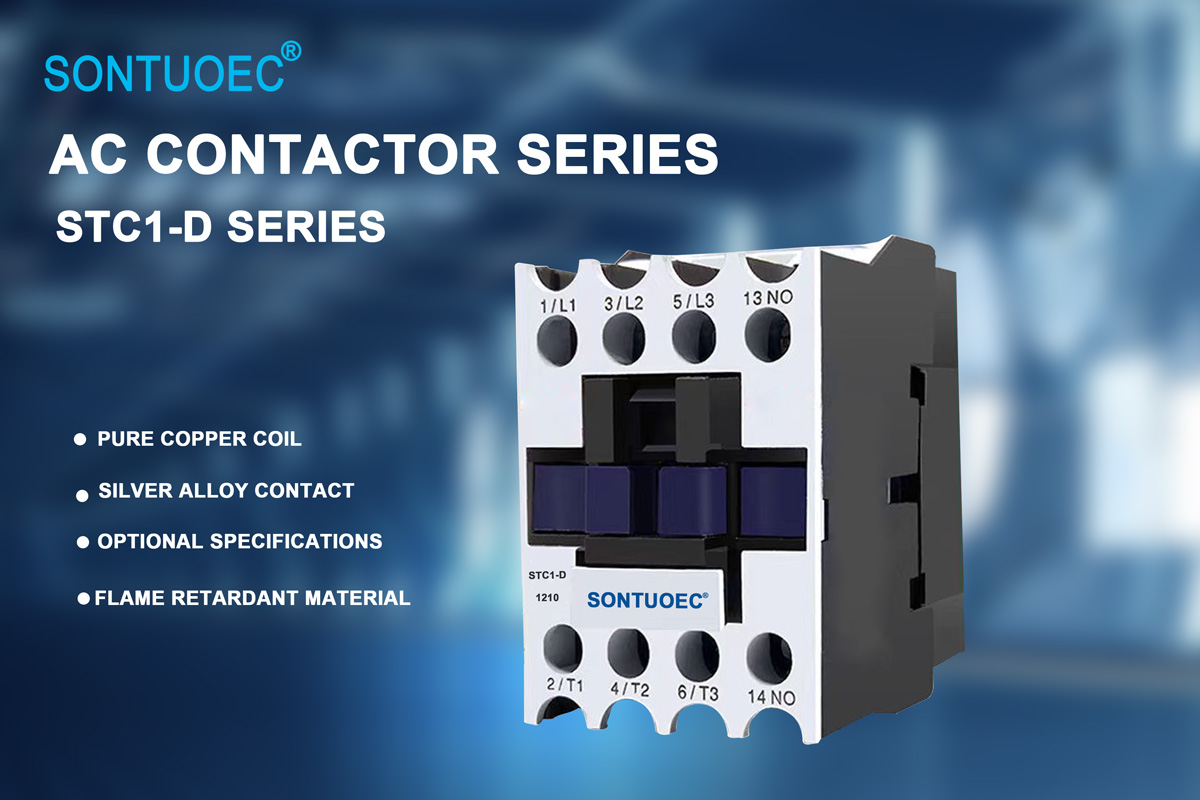

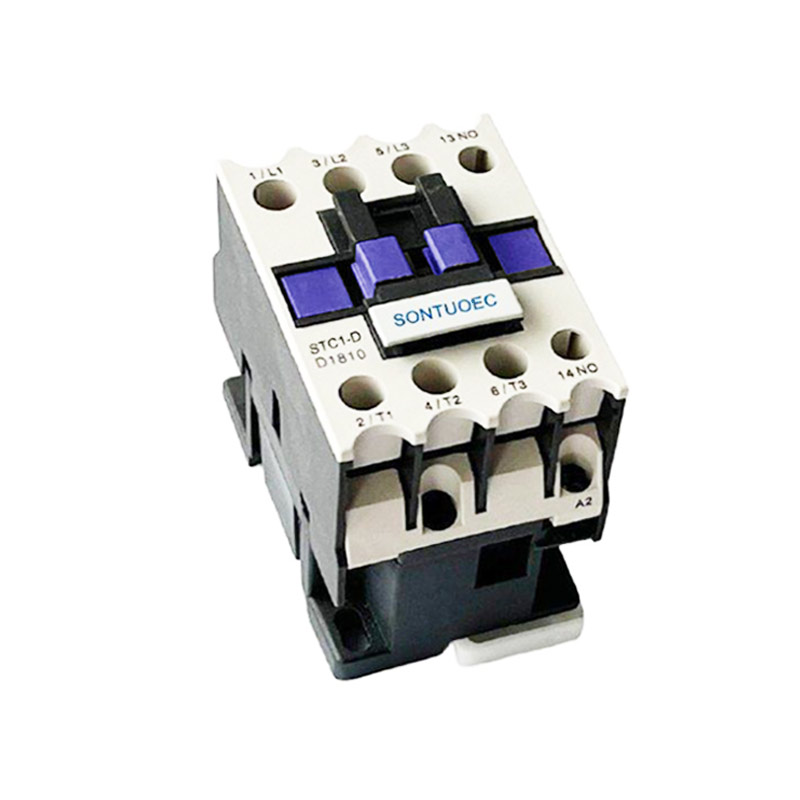

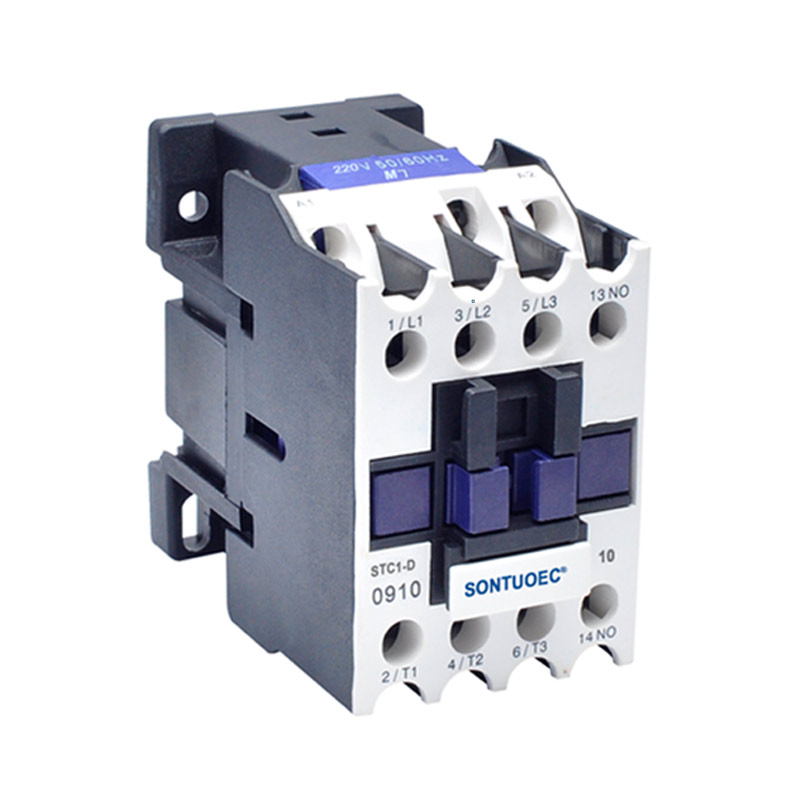

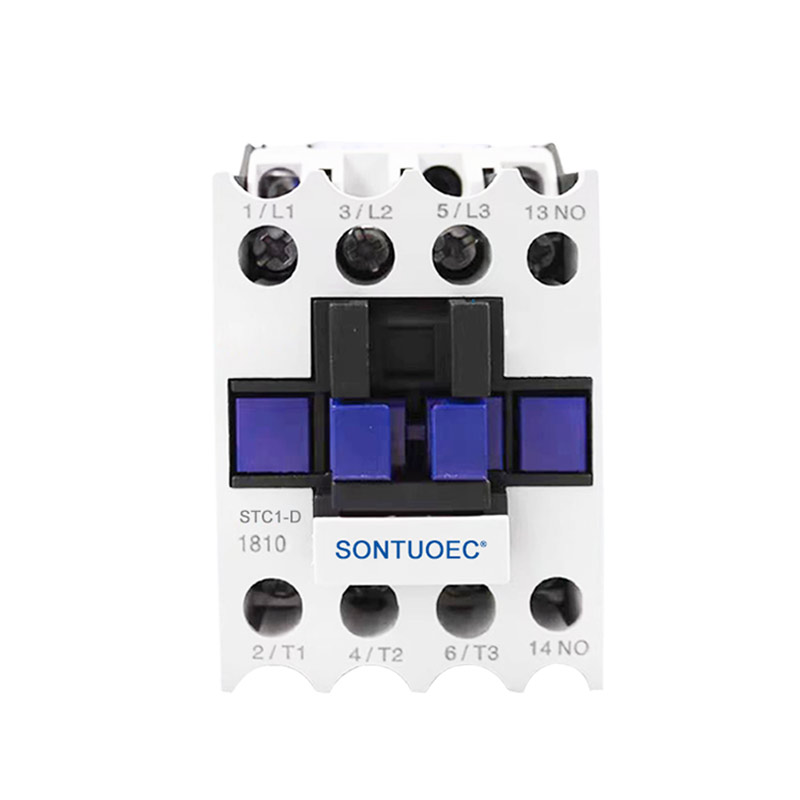

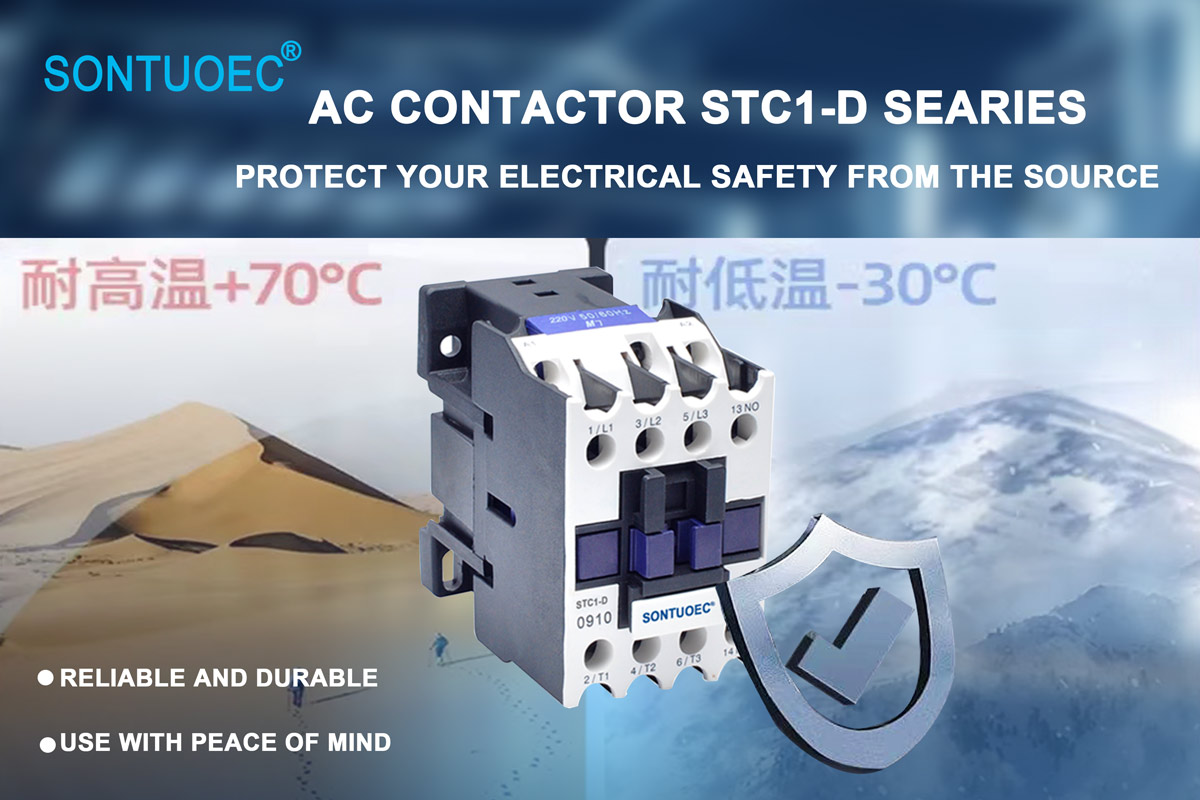

ආකෘතිය:STC1-D

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

වර්ගය		Stc1-d09	Stc1-d12	Stc1-d18	Stc1-d25	Stc1-d32	Stc1-d40	Stc1-d50	Stc1-d65	Stc1-d80	Stc1-d95
ශ්රේණිගත කිරීමේ වැඩ වත්මන් (අ)	AC3	9	12	18	25	32	40	50	65	80	95
ශ්රේණිගත කිරීමේ වැඩ වත්මන් (අ)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
සම්මත විදුලි ශ්රේණිගත කිරීම් 3-අදියර මෝටර 50 / 60hz කාණ්ඩයේ AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
ශ්රේණිගත තාපය ධාරාව (අ)		20	20	32	40	50	60	80	80	125	125
විදුලි ජීවිතය	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
විදුලි ජීවිතය	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
යාන්ත්රික ජීවිතය (x104)		1000	1000	1000	1000	800	800	800	800	600	600

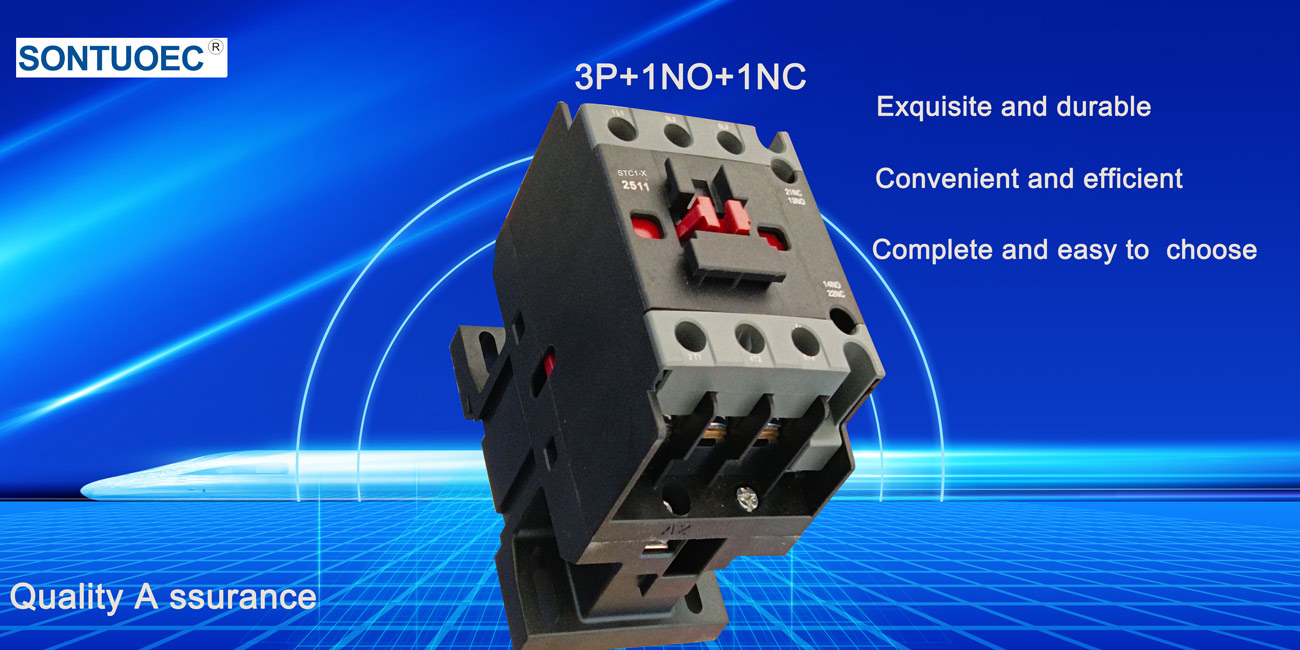

සම්බන්ධතා ගණන	3p + නැත					3p + nc + නැත

නිෂ්පාදන ලක්ෂණ

ඉහළ ක්රියාකාරිත්වය: ඉලෙක්ට්රොනික් සම්බන්ධතාකරුවන් නිර්මාණය කර ඇත්තේ කර්මාන්තයේ කුඩාම, සැහැල්ලු, සැහැල්ලු හා අඩුම පිරිවැය මුද්රා තැබූ අතර, වර්තමාන ශ්රේණිගත කිරීම් 55A (85 ° C) දක්වා (35 ° C) 2000A (320vdc) ය.

බලශක්ති කාර්යක්ෂම: සාදන ලද දඟර බලශක්ති සේවර් සාරාංශය 1.7w පමණක් ක්රියාත්මක වන අතර (මාර්ට් ඉලෙක්ට්රෝටිව් බලකායක් (ඊඑම්එෆ්) 0V දක්වා සීමා කළ හැකිය.

ආරක්ෂාව: නිෂ්පාදිතය සහජ සුරක්ෂිතතාවය සඳහා හර්මෙටික් ලෙස මුද්රා තබා ඇති අතර දිගු කාලීනව ක්රියාත්මක නොවන දිගු කාලයන් ඇතුළුව දඟර හෝ සම්බන්ධතා අපවිත්ර කිරීමකින් තොරව පුපුරන සුලු හෝ කටුක පරිසරයක හෝ දහනය කිරීම හෝ කටුක පරිසරයක ධාවනය කළ හැකිය.

බහුකාර්යතාව: බල සම්බන්ධතා වල පිහිටීම පහසුවෙන් අධීක්ෂණය කිරීම සඳහා විකල්ප සහායක සම්බන්ධතා සපයා ඇත. නම්යශීලී දඟර / බල සම්බන්ධතා ද දක්වයි.

යෙදුම් අවස්ථා

ඉලෙක්ට්රොනික්ස් 'සම්බන්ධතා ඇති අතර විවිධ යෙදුම් සඳහා බහුලව භාවිතා වේ, නමුත් ඒවාට පමණක් සීමා නොවේ:

බැටරි පද්ධති: ලිංගිකව සලකුණු කිරීම අවශ්ය වන යුරෝපීය ප්රජාව (EC) යෙදුම් සඳහා විශේෂයෙන් සුදුසු ය.

පරිපථ ආරක්ෂාව සහ මාරුවීම: රිලේ මාරු කිරීම සහ උපස්ථ කිරීම, ඒඅයිජී QS9000 නිර්මාණයේ DIG QS9000 නිර්මාණයේ ඩීසී වෝල්ටීයතා බල පාලනය, පරිපථ ආරක්ෂණ සහ ආරක්ෂාව වැනි.

වෙනත් කාර්මික යෙදුම්: මෝටර් රථ, අභ්යවකාශ, සන්නිවේදන ජාල, පාරිභෝගික ඉලෙක්ට්රොනික, වෛද්ය සහ බලය සඳහා ද.
