විදුලි පරිපථ කඩනය

විදුලි පරිපථ කඩනය යනු සාමාන්ය හෝ අසාමාන්ය පරිපථ තත්ත්වයන් යටතේ ධාරාව රැගෙන යා හැකි මාරුවීමේ උපකරණයකි. එහි ප්රධාන කාර්යය වන්නේ විදුලියේ පද්ධතියේ ආරක්ෂිත හා ස්ථාවර ක්රියාකාරිත්වය සහතික කිරීම සඳහා අධි බර, කෙටි පරිපථ සහ වෙනත් අසාමාන්ය තත්වයන් නිසා ඇති වූ හානියෙන් පරිපථය ආරක්ෂා කිරීමයි. අධි බර, කෙටි පරිපථය සහ වෙනත් වැරදි පරිපථයේ සිදු වන විට, විදුලි පරිපථ කඩනය ඉක්මනින් ධාරාව ඉක්මණින් කපා දැමිය හැකිය, දෝෂය පුළුල් වීම වැළැක්වීම සහ උපකරණ සහ පුද්ගලික ආරක්ෂාව ආරක්ෂා කිරීම.

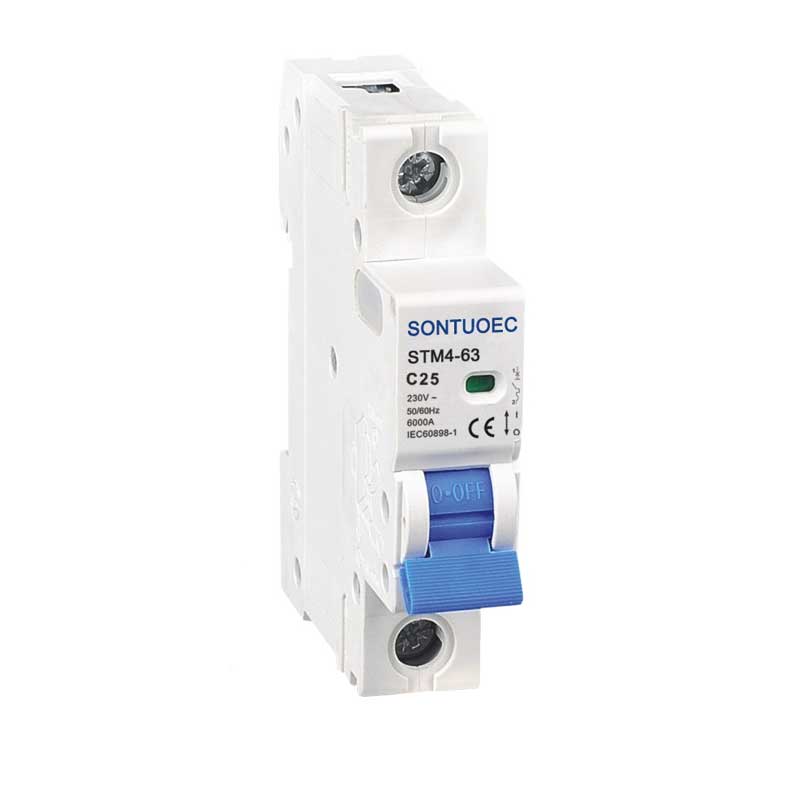

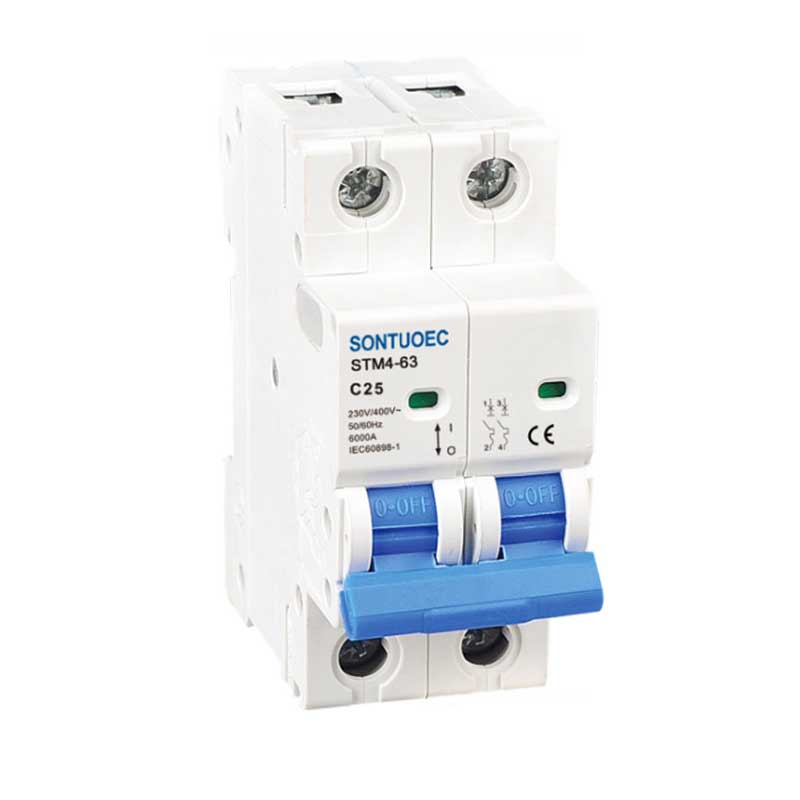

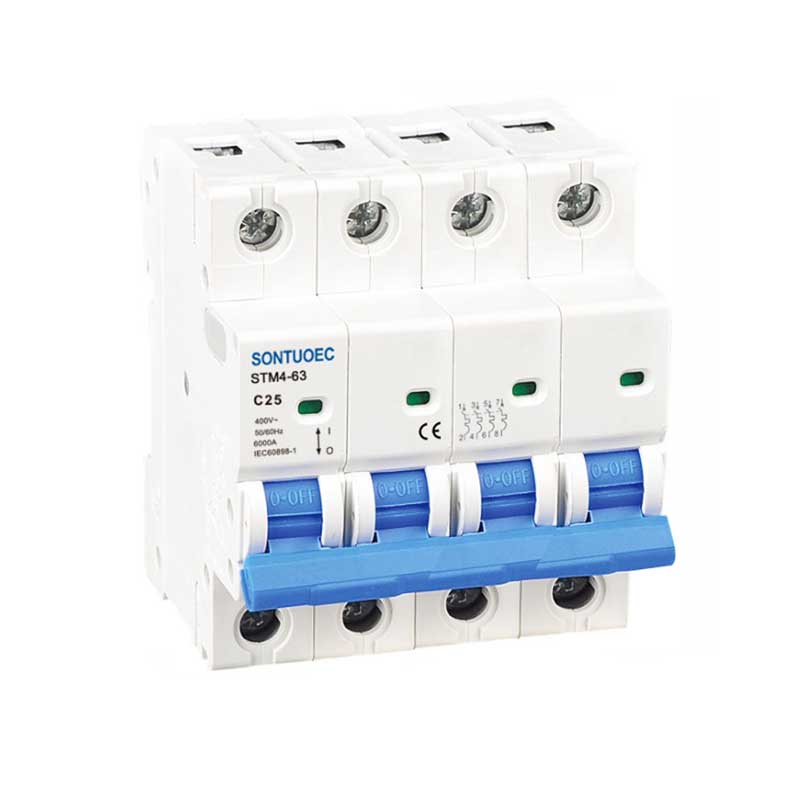

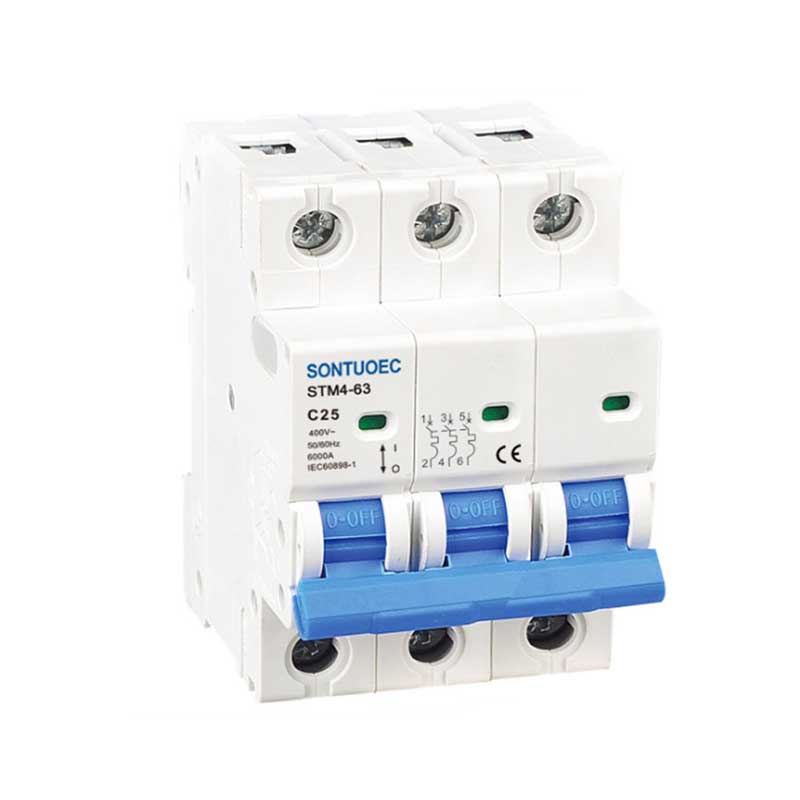

ආකෘතිය:STM4-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

ආකෘතිය	Stm4-63
සම්මත	IEC60898-1
ධ්රැවය	1p, 2p, 3p, 4p, 4p
කෙටි පරිපථ බිඳීමේ ධාරිතාව	3ka, 4.5ka, 6ka
ශ්රේණිගත කර ඇත ධාරාව (in)	1,2,4,610,16,20,32,40,40,40,40,40,40,40,40,40,40,40,40,03
ශ්රේණිගත කර ඇත වෝල්ටීයතාවය (UN)	AC230 (240) / 400 (415) v
ශ්රේණිගත කර ඇත සංඛ්යාතය	50 / 60hz
වක්රය කැපීම	B, c, d
චුම්බක නිකුත් කිරීම්	බී වක්රය: 3in සහ 5 අතර
	සී වක්රය: 5in සහ 10in අතර
	D වක්රය: 10in සහ 14in අතර
විද්යුත් යාන්ත්රික විඳදරාගැනීම	ඉවරයි 6000 චක්ර

මෙහෙයුම් මූලධර්මය

විදුලි පරිපථ කඩනයන් වැඩ කරන මූලධර්මය පදනම් වී ඇත්තේ විද්යුත් චුම්භක ප්රේරණය සහ යාන්ත්රික සම්ප්රේෂණයේ මූලධර්ම මත ය. පරිපථයේ ධාරාව ශ්රේණිගත අගය ඉක්මවා ගිය විට, පරිපථ කඩනය තුළ ඇති තාප මූලද්රව්යය, විසන්ධි කිරීමේ යාන්ත්රණය පනත කිරීම සඳහා ප්රමාණවත් චූතයක් ඇති කරයි, එමඟින් පරිපථය කපා දමනු ඇත. මීට අමතරව, පරිපථ කඩනය සඳහා ARC නිවා දැමීමේ උපකරණයක් ද ඇති අතර එමඟින් වත්මන් බිහිවීම සහ උපකරණ හා පිරිස් හා සම්බන්ධ වීම වැළැක්වීමේදී චාප වළක්වා ගත හැකි චාපයක් effectively ලදායී ලෙස නිවා දැමිය හැකිය.

ප්රධාන සංරචක

විදුලි පරිපථ කඩනය සාමාන්යයෙන් සම්බන්ධතා පද්ධතිය, ආර්.ප. පරිපථ කඩනය සම්බන්ධ කිරීම හා විසන්ධි කිරීම සඳහා සම්බන්ධතා පද්ධතිය භාවිතා කරයි; ධාරාව කඩන විට ජනනය කරන ලද ARC නිවා දැමීමට ARC නිවා දැමීමේ ක්රමය භාවිතා කරයි; පරිපථ කඩනයෙහි අත්පොත හෝ ස්වයංක්රීය ක්රියාකාරිත්වය අවබෝධ කර ගැනීම සඳහා මෙහෙයුම් යාන්ත්රණය භාවිතා කරනු ලැබේ; ත්රිකෝණය යනු පරිපථයේ දෝෂ සහිත තත්ත්වය අනුව පරිපථ කඩනය කරන ක්රියාවන්හි ක්රියාකාරිත්වය අවුලුවන කොටසයි; පරිපථ කඩනය කරන අභ්යන්තර ව්යුහය ආරක්ෂා කිරීම සහ බාහිර මැදිහත්වීම වැළැක්වීම සඳහා කවචය භාවිතා කරයි.
