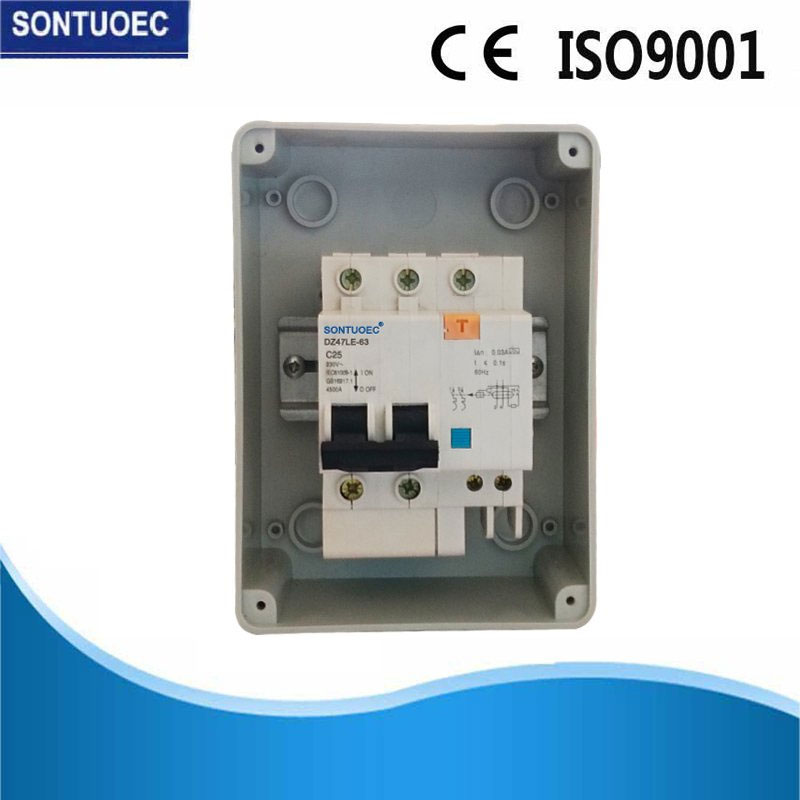

Dz47le-63 Series Unified Appearance Size Circuit Breaker RCBO

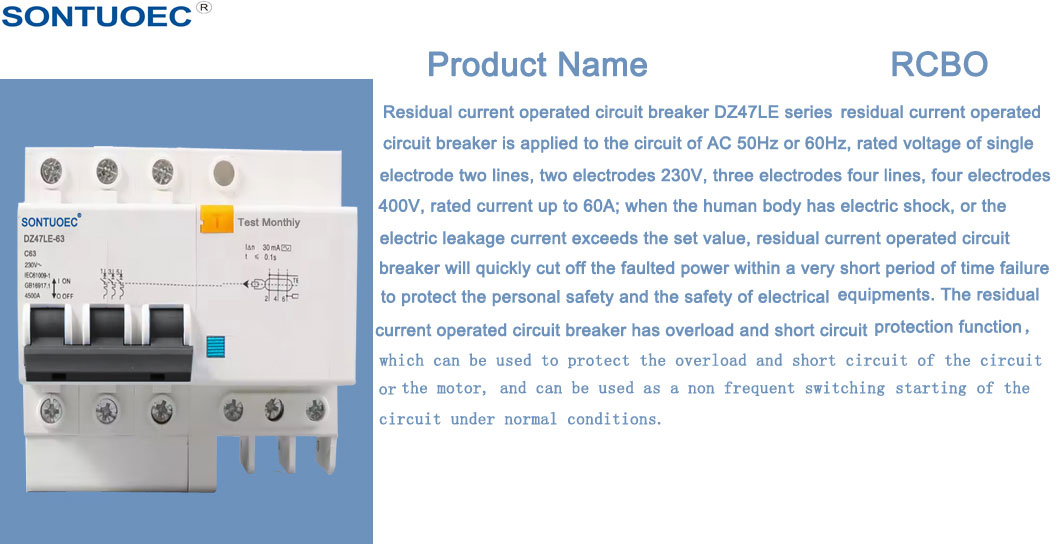

1.RCBO ප්‍රධාන වශයෙන් AC 50Hz(60Hz), ශ්‍රේණිගත වෝල්ටීයතාව 230/400V, ශ්‍රේණිගත ධාරාව 6A සිට 63A දක්වා අඩු වෝල්ටීයතා පර්යන්ත බෙදා හැරීමේ පද්ධතිය තුළ භාවිතා වේ. RCBO MCB+RCD ශ්‍රිතය සමඟ සමාන වේ; එය විදුලි කම්පන ආරක්ෂාව සහ මානව වක්‍ර සම්බන්ධතා ආරක්ෂාව සඳහා භාවිතා කරනු ලැබේ, මිනිස් සිරුර ස්පර්ශ වන විදුලිය හෝ විදුලි ජාල කාන්දු වන ධාරාව නියමිත අගයට වඩා වැඩි වන විට විදුලි උපකරණ ආරක්ෂාව, සහ අධික බර සහ කෙටි පරිපථ ආරක්ෂාව; එය නේවාසික සහ වාණිජ දිස්ත්‍රික්කයේ බහුලව භාවිතා වන පරිපථයේ සංඛ්‍යාත නොවන ක්‍රියාකරුවෙකු ද විය හැක. එය IEC61009-1 ප්‍රමිතියට අනුකූල වේ. 2.MCB AC50/60Hz, ශ්‍රේණිගත වෝල්ටීයතාව 230V3, 4 ධ්‍රැව 400V, අධි බර සහ කෙටි-පරිපථ ආරක්ෂණය සඳහා මෙන්ම සාමාන්‍ය අවස්ථාව යටතේ නිතර නිතර මාරුවීම සඳහා ශ්‍රේණිගත ධාරාව 63A සඳහා භාවිතා වේ. එය කර්මාන්ත, වාණිජ සහ ගෘහස්ථ සඳහා බහුලව භාවිතා වේ. මෙම නිෂ්පාදනය IEC6089 ප්‍රමිතියට අනුකූල වේ. 3.RCCB IEC61008 හි ප්‍රමිතීන්ට අනුකූල වේ. එය කම්පන උපද්‍රව හෝ ටන්ක රේඛාවේ පෘථිවි කාන්දු වීමකදී එය වහාම දෝෂ පරිපථය කපා හැරිය හැක. එබැවින් පෘථිවි කාන්දු වීම නිසා ඇතිවන කම්පන උපද්‍රව සහ ගින්න වළක්වා ගැනීමට එය සුදුසු වේ.එය තනි අදියර 240V, තුනේ අදියර හෝ 415V දක්වා පරිපථවල භාවිතා කළ හැක.

ආකෘතිය:DZ47LE-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

පිරිවිතර:

RCBO

	සම්මතය	ඒකකය	IEC/EN 61009-1
විදුලි	මාදිලිය		ඉලෙක්ට්රොනික වර්ගය
විශේෂාංග	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		A, AC
	තාප චුම්භක මුදා හැරීමේ ලක්ෂණය		B,C,D
	ශ්රේණිගත වත්මන් ln	A	6,10,16,20,25,32,40,63
	පොලු	P	1P+N, 3P+N
	ශ්රේණිගත වෝල්ටීයතා Ue	V	AC 230, 400
	ශ්‍රේණිගත සංවේදීතාව I△n	A	0.01, 0.03, 0.1, 0.3, 0.5
	ශ්‍රේණිගත කළ අවශේෂ සෑදීම සහ බිඳීමේ ධාරිතාව l△m	A	500
	ශ්‍රේණිගත කෙටි-පරිපථ ධාරිතාව Icn	A	6000
	I△n යටතේ විවේක කාලය	S	≤0.1
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	ශ්‍රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාව(1.2/50)Uimp	V	4000
	මිනිත්තු 1ක් සඳහා ind.Freq හි පාර විද්‍යුත් පරීක්ෂණ වෝල්ටීයතාවය	කේ.වී	2
	පරිවාරක වෝල්ටීයතා Ui	V	250
	දූෂණ උපාධිය		2
යාන්ත්රික ලක්ෂණ	විදුලි ජීවිතය		4000
	යාන්ත්රික ජීවිතය		10000
	දෝෂ වත්මන් දර්ශකය		ඔව්
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	ºC	-5~+40(විශේෂ යෙදුම කරුණාකර බලන්න
	(දෛනික සාමාන්‍යය≤35ºC සමඟ)	ºC	උෂ්ණත්ව වන්දි නිවැරදි කිරීම)
	ගබඩා උෂ්ණත්වය	ºC	-25~+70
ස්ථාපනය	ටර්මිනල් සම්බන්ධතා වර්ගය		කේබල්/පින් වර්ගයේ බස් තීරුව/යූ වර්ගයේ බස් තීරුව
	පර්යන්ත ප්රමාණය කේබල් සඳහා ඉහළ/පහළ	මි.මී2	25
	පර්යන්ත ප්රමාණය කේබල් සඳහා ඉහළ/පහළ	AWG	5 දින 18 ජනවාරි
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	මි.මී2	25
	බස් බාර් සඳහා පර්යන්ත ප්‍රමාණය ඉහළ/පහළ	AWG	3 දින 18 ජනවාරි

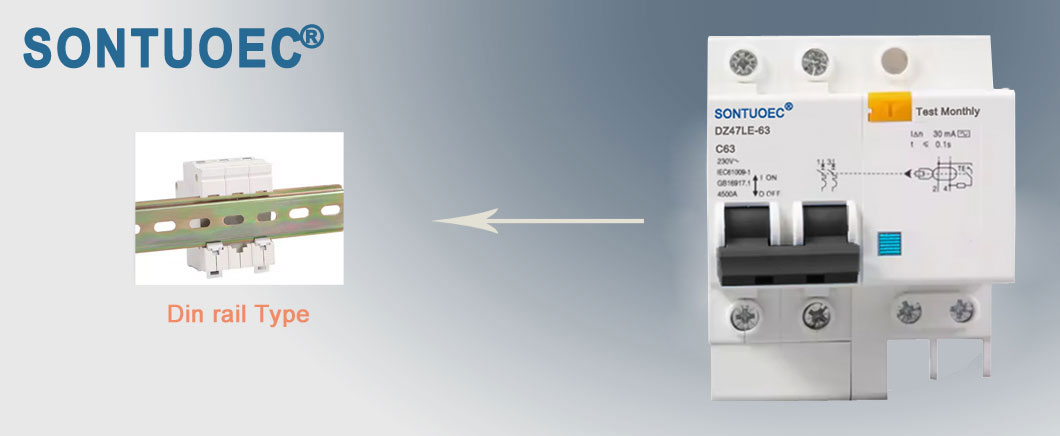

	සවි කිරීම		DIN රේල් EN 60715(35mm) මත වේගවත් ක්ලිප් උපාංගයක් මගින්
	සම්බන්ධතාවය		ඉහළ සිට

නිෂ්පාදන වැඩි දැක්ම:

1. පෘථිවි දෝෂ / කාන්දු වන ධාරාව සහ හුදකලා කිරීමේ කාර්යයට එරෙහිව ආරක්ෂාව සැපයීම

2. ඉහළ කෙටි-පරිපථ ධාරා ඔරොත්තු දීමේ හැකියාව3. ටර්මිනල් සහ pin/fork ආකාරයේ busbar සම්බන්ධතාවයට අදාළ වේ

5. පෘථිවි දෝෂයක්/කාන්දු ධාරාවක් ඇති වූ විට සහ ශ්‍රේණිගත සංවේදීතාව ඉක්මවන විට පරිපථය ස්වයංක්‍රීයව විසන්ධි කරන්න

6. බල සැපයුමෙන් සහ රේඛීය වෝල්ටීයතාවයෙන් ස්වාධීන වන අතර බාහිර මැදිහත්වීම්, වෝල්ටීයතා උච්චාවචනයන්ගෙන් තොරය.

MCB

ආකෘතිය	MCB
සම්මතය	IEC60898-1
පොල්ල	1P,2P,3P,4P
Tripping Curve	B,C,D
ශ්‍රේණිගත කෙටි පරිපථ ධාරිතාව (Icn)	3KA,4.5KA,6KA,10KA
ශ්‍රේණිගත කළ ධාරාව (තුළ)	1,2,4,6,10,16,20,25,32,40,50,63A
ශ්‍රේණිගත වෝල්ටීයතාව(Un)	AC230(240)/400(415)V
චුම්බක නිකුත් කිරීම්	B වක්‍රය: අඟල් 3 සහ 5 අතර
	B වක්‍රය: අඟල් 3 සහ 5 අතර
	C curve: අතර 5 සහ 10 අඟල්
	C curve: අතර 5 සහ 10 අඟල්
	D වක්‍රය: අඟල් 10 සහ 14 අතර
	D වක්‍රය: අඟල් 10 සහ 14 අතර
විද්යුත් යාන්ත්රික විඳදරාගැනීම	චක්‍ර 6000කට වඩා C

RCCB


	සම්මතය	ඒකකය	IEC/EN 61008-1
විදුලි	වර්ගය (පෘථිවි කාන්දුවේ තරංග ආකාරය දැනේ)		ඒසී, ඒ
විශේෂාංගය	ශ්‍රේණිගත ධාරාව තුළ	A	16,25,32,40,63
	පොලු	P	2,4
	ශ්රේණිගත වෝල්ටීයතා Ue	V	230/400 කි
	ශ්රේණිගත සංවේදීතාව I n	A	0.01,0.03,0.1,0.3
	පරිවාරක වෝල්ටීයතා Ui	V	500
	ශ්රේණිගත අවශේෂ සෑදීම සහ	A	630
	බිඳීමේ ධාරිතාව මම m
	කෙටි පරිපථ ධාරාව I c	A	4500/6000
	SCPD ෆියුස්	A	6000
	I n යටතේ විවේක කාලය	s	<0.1
	ශ්රේණිගත සංඛ්යාතය	හර්ට්ස්	50/60
	දූෂණ උපාධිය		2
යාන්ත්‍රික අයි	විදුලි ජීවිතය	t	4000
විශේෂාංග	යාන්ත්රික Iife	t	20000
	දෝෂ වත්මන් දර්ශකය		ඔව්
	ආරක්ෂණ උපාධිය		IP20
	පරිසර උෂ්ණත්වය	C	-25C සිට 40C දක්වා
	(දිනක සාමාන්‍ය 35 සමඟ)
	ගබඩා උෂ්ණත්වය	C	-25C සිට 70C දක්වා
