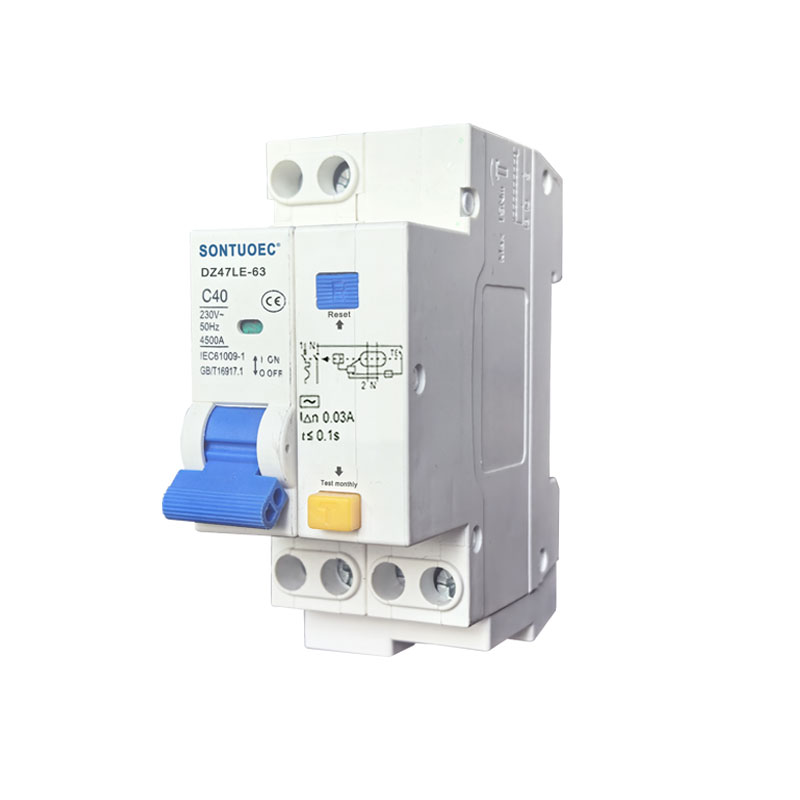

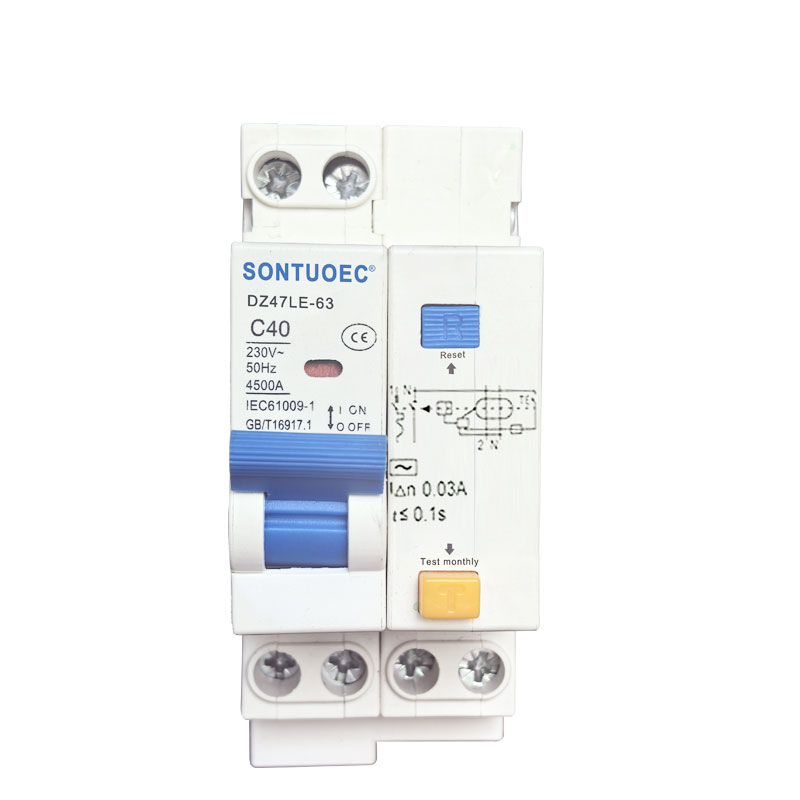

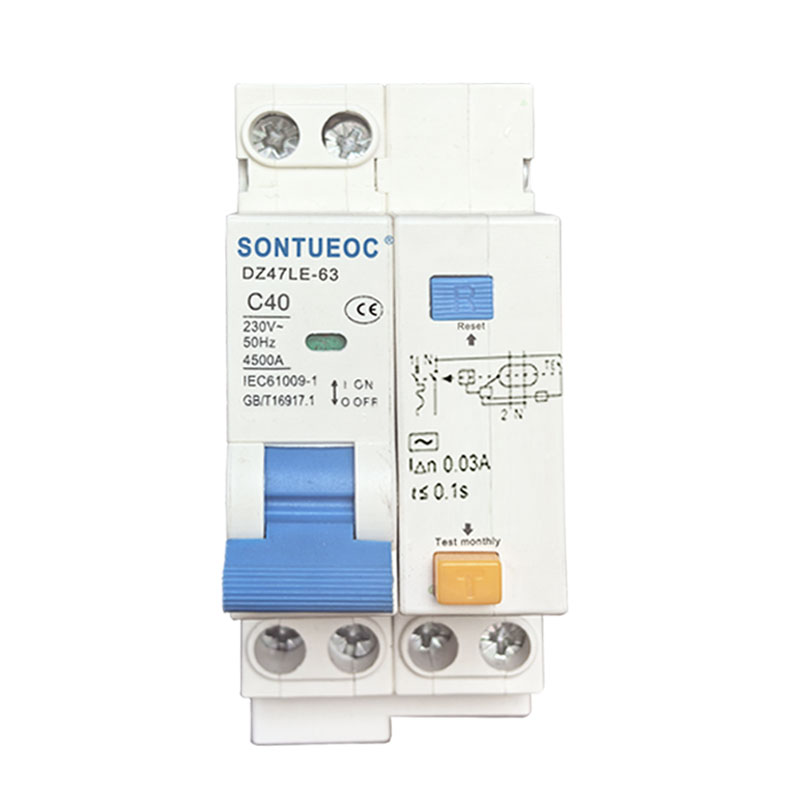

Dz47le-63 RCBO Series Leakage Current Circuit Breaker

SONTUOEC යනු විවිධ කුඩා විදුලි උපකරණ නිෂ්පාදනය සඳහා විශේෂිත වූ චීන සැපයුම්කරුවන්/නිෂ්පාදකයන්ගෙන් එකකි. appliances.DZ47LE applicable to a line of AC 50/60Hz rated voltage 230V for single pole two wire, 2 pole or 400V for 3 pole, 3 pole 4 wire. 4 කණුව සහ ශ්‍රේණිගත ධාරාව 63A දක්වා . It can protect the line and motor from overload and short circuit It can also be used for infrequent line conversion and infrequent motor start.It conforms with the standards of IEC61009.1.

ආකෘතිය:DZ47LE-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

තාක්ෂණික පරාමිතීන්:

Rated Voltage(V)	ශ්‍රේණිගත කළ නඩුවේ ධාරාව Inm(A)	පොලු	නියුට්රා	Rated CurrentIn(A)	ශ්‍රේණිගත කෙටි පරිපථ කඩන ධාරිතාව Icu(KA)		ශ්‍රේණිගත කර ඇති ධාරා කාන්දුවීම් බිඳීමේ ධාරාව	ශ්‍රේණිගත කළ ධාරාව බිඳී නොයන ධාරාව (mA)
Rated Voltage(V)	ශ්‍රේණිගත කළ නඩුවේ ධාරාව Inm(A)	පොලු	ලිනල්	Rated CurrentIn(A)	බිඳීමේ ධාරිතාව Icu(KA)	COS	(mA))	ශ්‍රේණිගත කළ ධාරාව බිඳී නොයන ධාරාව (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300 කි	50,150 කි
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE අවශේෂ ධාරා ක්‍රියාත්මක වන පරිපථ කඩනය අධික ධාරා ආරක්ෂාව සහිත (ඉලෙක්ට්‍රොනික):

1. අයදුම්පත

පිරිස් සහ ගිනි ආරක්ෂණ

අධි බර සහ කෙටි-පරිපථ වලට එරෙහිව කේබල් සහ රැහැන් ආරක්ෂාව

2. RCBO තෝරා ගැනීම සඳහා පොදු නීති:

a.Rated අවශේෂ මෙහෙයුම් ධාරාව

≤ 30 mA හි: සෘජු ස්පර්ශයකදී අමතර ආරක්ෂාවක් ≤300 mA: භූ දෝෂ ධාරා වලදී වැළැක්වීමේ ගිනි ආරක්ෂාව

b.Tripping පන්තිය

AC පන්තිය - sinusoidal, ප්‍රත්‍යාවර්ත ධාරා සඳහා ට්‍රිප් කිරීම සහතික කෙරේ, ඒවා ඉක්මනින් යෙදුවත් සෙමින් වැඩි වුවත්.

c.Tripping curve

සී වක්‍රය (අඟල් 5-10) අධි බර සහ කෙටි පරිපථවලට එරෙහිව පරිපථ ආරක්ෂා කිරීම සහ පාලනය කිරීම; අඩු ආක්රමණ ධාරාවක් සහිත ප්රතිරෝධක සහ ප්රේරක පැටවීම් සඳහා ආරක්ෂාව.

D වක්‍රය (අඟල් 10-14) අධි බර සහ කෙටි පරිපථවලට එරෙහිව පරිපථ ආරක්ෂා කිරීම සහ පාලනය කිරීම; පරිපථ වසා දැමීමේදී ඉහළ ආක්‍රමණ ධාරාවක් සහිත බරක් සපයන පරිපථ සඳහා ආරක්ෂාව (LV/LV ට්‍රාන්ස්ෆෝමර්, බිඳවැටීමේ ලාම්පු).
