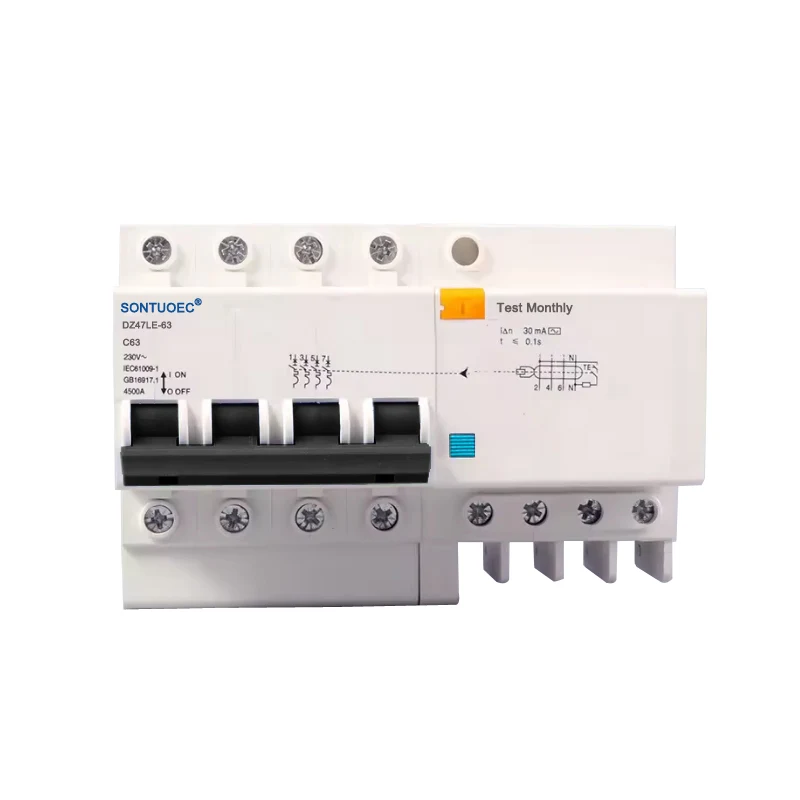

4p RCBO AC වර්ගය

4P RCBO AC වර්ගය වන්නේ ධ්රැවීය ධාරා ආරක්ෂණ හා අතිශයින්ම ධාරාවක් (AC) පරිපථ සඳහා නිර්මාණය කර ඇති අවශේෂ වර්තමාන ආරක්ෂාව සහ අධි රචිත ආරක්ෂණ කාර්යයන් ඒකාබද්ධ කරන 4-ධ්රැව පරිපථ කඩනයකි. විදුලි ගින්නක් සහ පුද්ගලික විදුලි කම්පන අනතුරු වළක්වා ගැනීම සඳහා අවසන ධාරාව (I.E. කාන්දු වත්මන්) විසින් බල සැපයුම ස්වයංක්රීයව කපා දැමිය හැකිය. ඒ අතරම, පරිපථ හා උපකරණවල ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථයේ අධි බර හෝ කෙටි පරිපථයක් තුළ අධික බර පැටවීම හෝ කෙටි පරිපථයක් සිදු කිරීමේදී ස්වයංක්රීයව බල සැපයුම ස්වයංක්රීයව කපා දැමිය හැකි දළ කාලීන ආරක්ෂණ ශ්රිතයක් ද එහි ඇත.

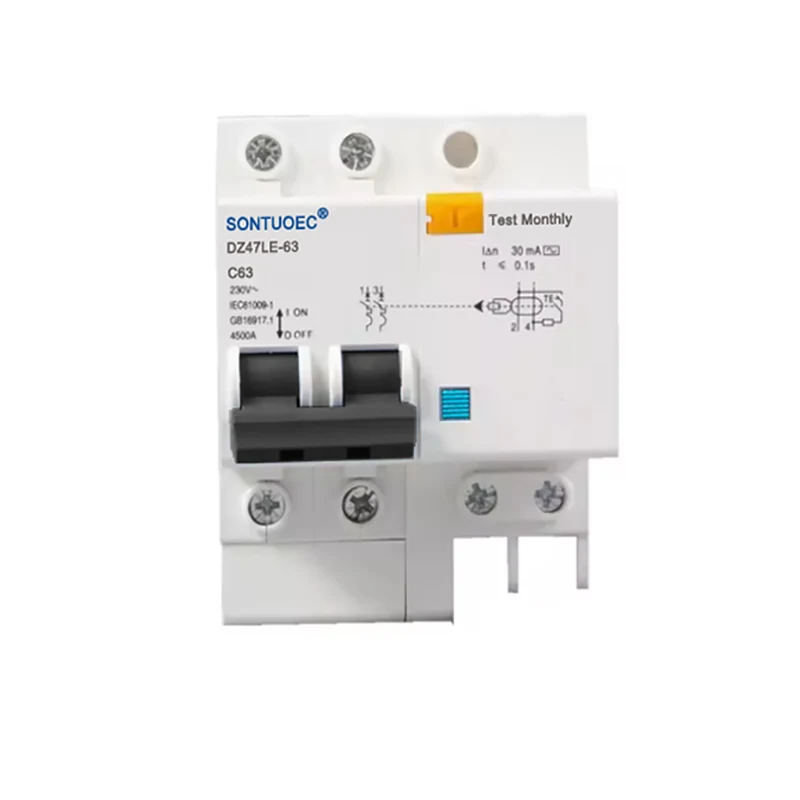

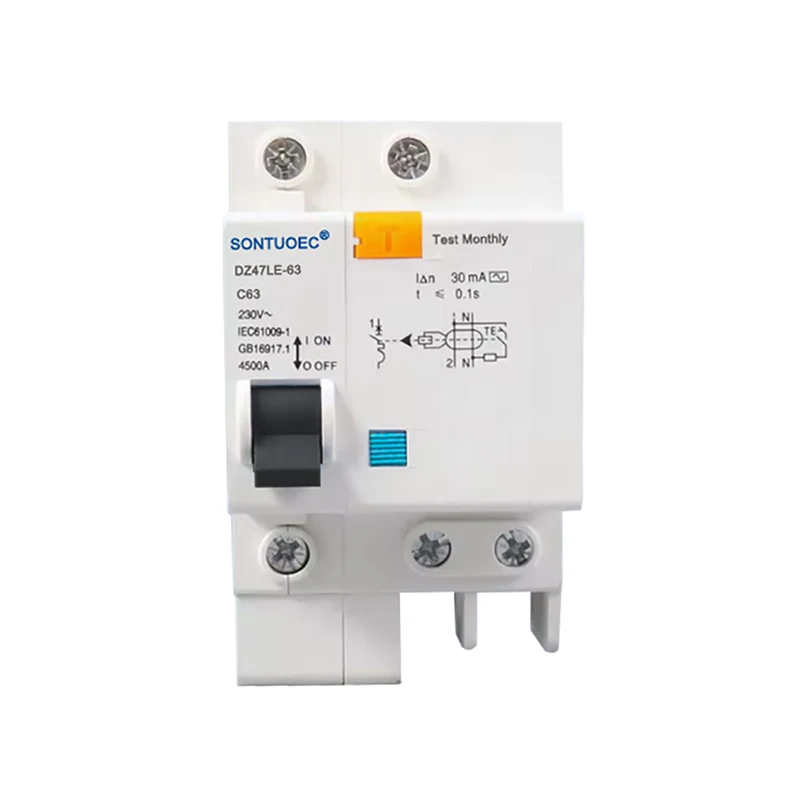

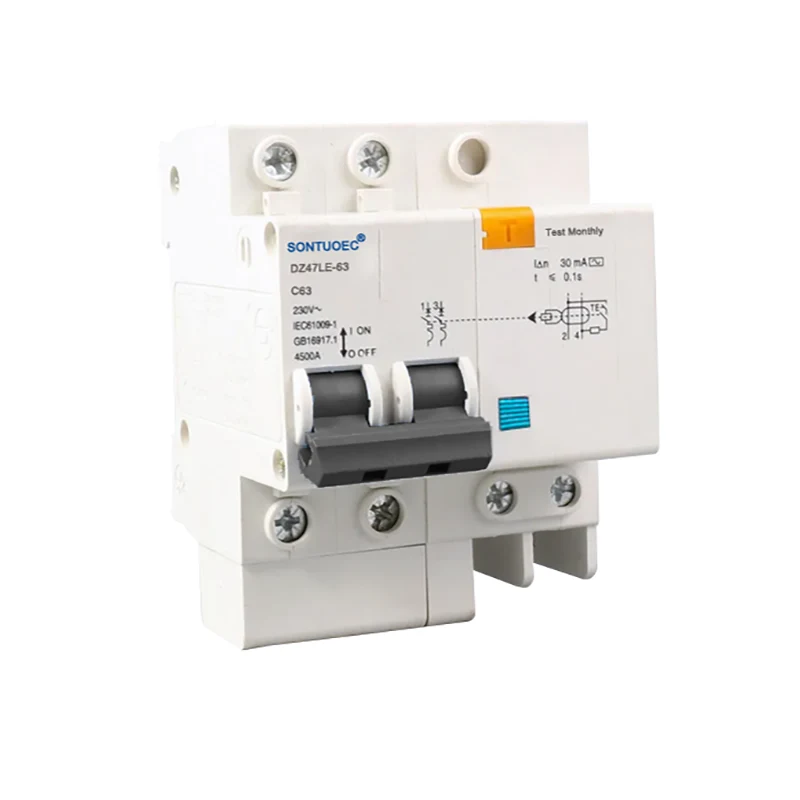

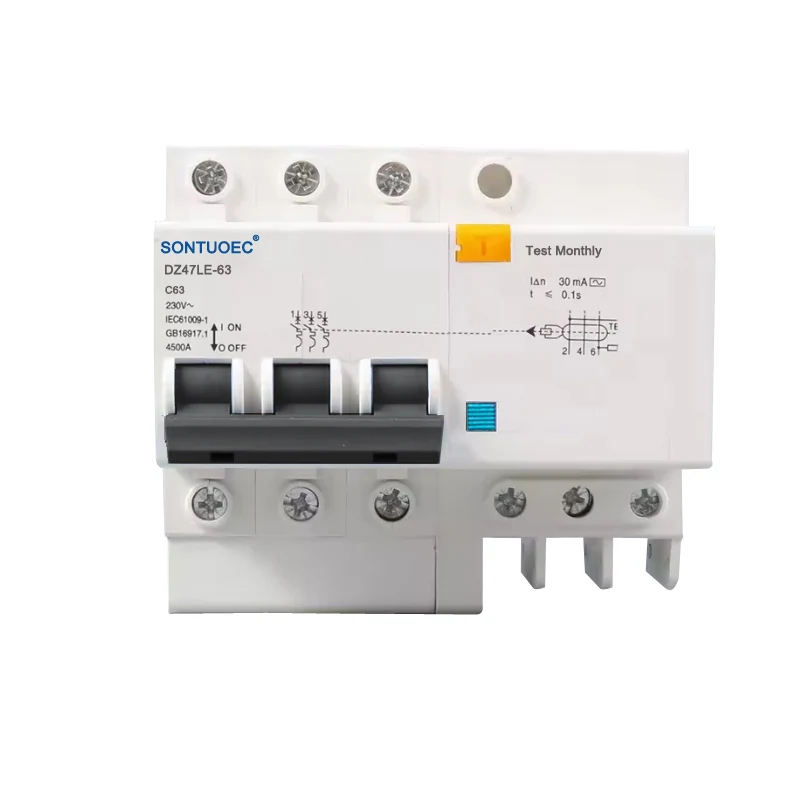

ආකෘතිය:DZ47LE-63

විමසීම් යවන්න

නිෂ්පාදනය විස්තරය

නම	සුන්බුන් ආරක්ෂණ ආරක්ෂාවක් සහිත අවශේෂ පරිපථ කඩනය
විශේෂාංග	අධි බර / කෙටි පරිපථ / කාන්දුවීම් ආරක්ෂාව
ධ්රැව නැහැ	1p / 2l, 2p / 2l, 3p / 3l, 3p / 4l 4p / 4l
බිඳීමේ ධාරිතාව	3ka, 4.5ka, 6ka
ශ්රේණිගත වත්මන් (අ)	6A, 10A, 16A, 20A, 20A, 25a, 32a, 40A, 63a
ශ්රේණිගත කිරීමේ අවශේෂ මෙහෙයුම් ධාරාව:	10ma, 30ma, 100ma, 300ma, 500ma
ශ්රේණිගත වෝල්ටීයතාව (V)	240 / 415V
ස්ථාපනය	ඩින් දුම්රිය වර්ගය
සම්මත	IEC61009-1, GB16917-1
සහතික කිරීම	CE

මෙහෙයුම් මූලධර්මය

4P RCBO AC වර්ගයේ මෙහෙයුම් මූලධර්මය පදනම් වී ඇත්තේ ධාරා වල දෛශික එකතුව සහ විද්යුත් චුම්භක මූලධර්ම මත ය. ගින්නෙන් පරිපථයේ ධාරා සහ ශුන්ය (n) වයර්වල ධාරාව විශාලත්වයකින් සමාන නොවන විට, ට්රාන්ස්ෆෝමර් පරිපථයේ ප්රාථමික පැත්තේ ධාරා වල දෛශික එකතුව ශුන්ය නොවේ, එය ද්විතීයික පැත්තේ දඟරයේ ජනනය නොවේ. මෙම ප්රේරිත වෝල්ටීයතාව විද්යුත් චුම්භක රිලේ වලට එකතු කරනු ලැබේ, ප්රතිලෝම වාද කිරීමේ බලයක් නිර්මාණය කරන උද්දීපනය ධාරාවක් ජනනය කරයි. දෝෂාභින්න RCBO හි වර්තමාන වටිනාකමට ළඟා වන විට, මෙම ප්රතිලෝම වාහිනී බලය වියගහෙන් ඉවත් කිරීම සඳහා විද්යුත් චුම්භක රිලේ ආමේචිය, මෙහෙයුම් යාන්ත්රණය ක්රියා කිරීම සඳහා ක්රියා කර අප වැරදි වර්තමාන පරිපථය තල්ලු කිරීම.

DZ47LE-63 ශ්රේණි ඉලෙක්ට්රොනික පෘථිවි කාන්දුවීම් පරිපථ ආරක්ෂණ පරිපථ කඩනය AC 50hz / 60hz, ශ්රේණිගත වෝල්ටීයතා 230 වී, සහ ශ්රේණිගත වත්මන් 6A ~ 63a; AC 50hz / 60Hz හි අදියර පරිපථයක් සඳහා 400V. එය පරිපථ පෝරම අධික බර සහ කෙටි පරිපථයක් ආරක්ෂා කළ හැකිය. මෙම නිෂ්පාදනයට එකම වේලාවක කුඩා පරිමාව, සජීවී කම්බි සහ ශුන්ය රේඛාව කපා හරින අතර, ගිනි කම්බි සහ ශුන්ය රේඛාව හා සම්බන්ධ වූ ප්රතිලෝම රේඛාවේ විදුලි කාන්දු වීමේ කම්පනයෙන් ආරක්ෂා වීම ද මෙම නිෂ්පාදනයට වාසි ඇත.

එය ප්රමිතිය IEC61009-1, GB16917.1 වෙත අනුකූල වේ.

විශේෂාංගය:

1). විදුලි කම්පන, භූමි ප්රමාණය, කාන්දු වීම, ධාරාව;

2).

3). කුඩා පරිමාව, ඉහළ බිඳීමේ ධාරිතාවය; සජීවී වයර් සහ ශුන්ය රේඛාව එකවර කපා දමනු ලැබේ;

4). කුඩා ප්රමාණය සහ බර, පහසු ස්ථාපනය සහ රැහැන්, ඉහළ හා කල් පවතින කාර්ය සාධනය

5). ක්ෂණික වෝල්ටීයතාව සහ ක්ෂණික ධාරාව නිසා ඇතිවන අර්ථකථන කැපීමට එරෙහිව ලබා දීම.

විශේෂාංග සහ ප්රතිලාභ

බහු ක්රියාකාරී ආරක්ෂණය: 4P RCBBO AC වර්ගය අවශේෂ වර්තමාන ආරක්ෂාව සහ අධික ආරක්ෂාවක් සහ උපකරණ සඳහා පුළුල් ආරක්ෂාවක් සැපයීම සඳහා ඒකාබද්ධ කරයි.

ඉහළ සංවේදීතාව: හදිසි යෙදුම් වලට එරෙහිව ඉතා සංවේදී ආරක්ෂාව හෝ අවශේෂය මන්දගාමී වීම, විසන්ධි කිරීම සහතික කරයි.

පුළුල් පරාසයක යෙදුමේ: ගෘහස්ථ, කාර්මික හා වාණිජමය විදුලි බෙදාහැරීමේ පද්ධතිවල AC පරිපථ සඳහා සුදුසු, විශේෂයෙන් එක් ගිනි නිවන-එක්-ශුන්ය රැහැන් සඳහා.

ස්ථාපනය කිරීමට සහ නඩත්තු කිරීම පහසුය: සාධාරණ ව්යුහාත්මක නිර්මාණය, ස්ථාපනය කිරීම පහසු කිරීම සහ නඩත්තු කිරීම පහසු කිරීම සහ නඩත්තු කිරීම හා පිටාර ගැලීම පහසු කිරීම.

යෙදුම් අවස්ථා

නිවාස, කාර්යාල, වාණිජ පරිශ්රයන් සහ කාර්මික පහසුකම්වල AC පරිපථ ආරක්ෂාව සඳහා 4p RCBBO AC වර්ගයේ බහුලව භාවිතා වේ. එය විශේෂයෙන් දැවෙන පරිපථ, සොකට් පරිපථ සහ මෝටර වැනි උපකරණ ආරක්ෂා කිරීම ගින්නෙන් හා ශුන්ය වයර් වැනි යෙදුම් සඳහා එය විශේෂයෙන් සුදුසු වේ.
