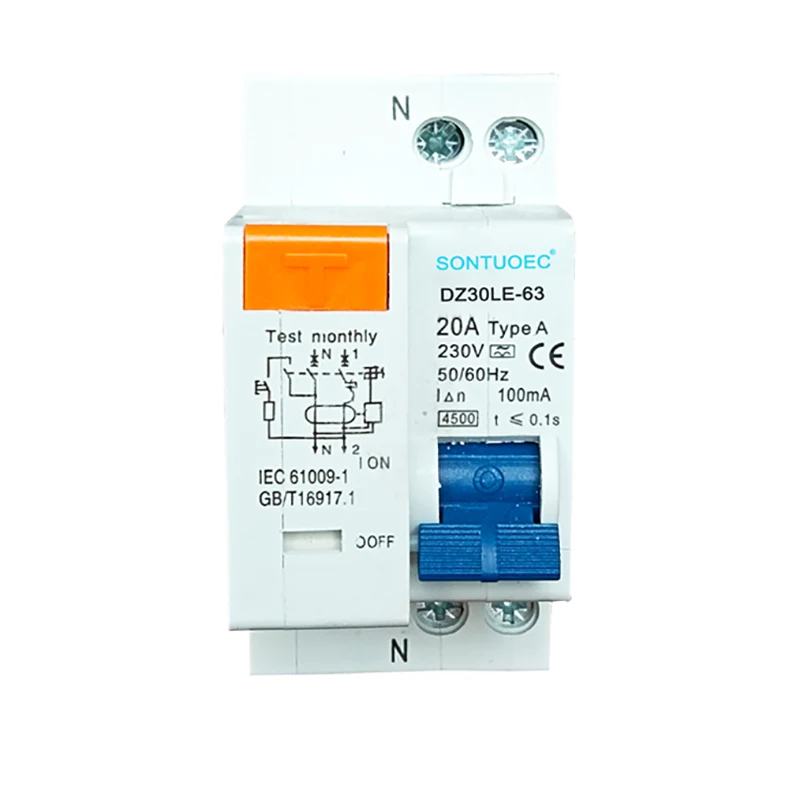

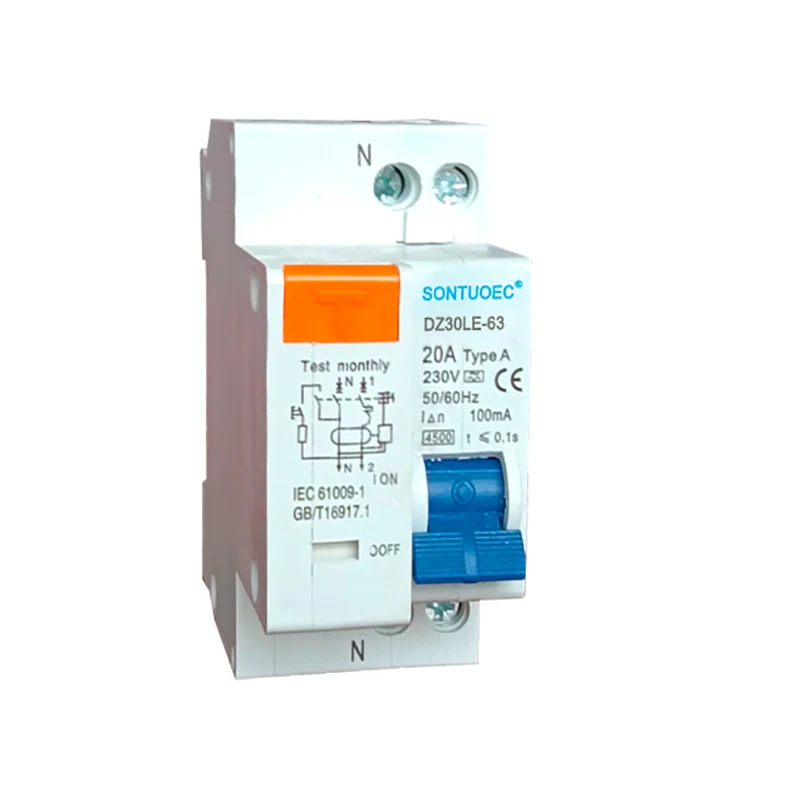

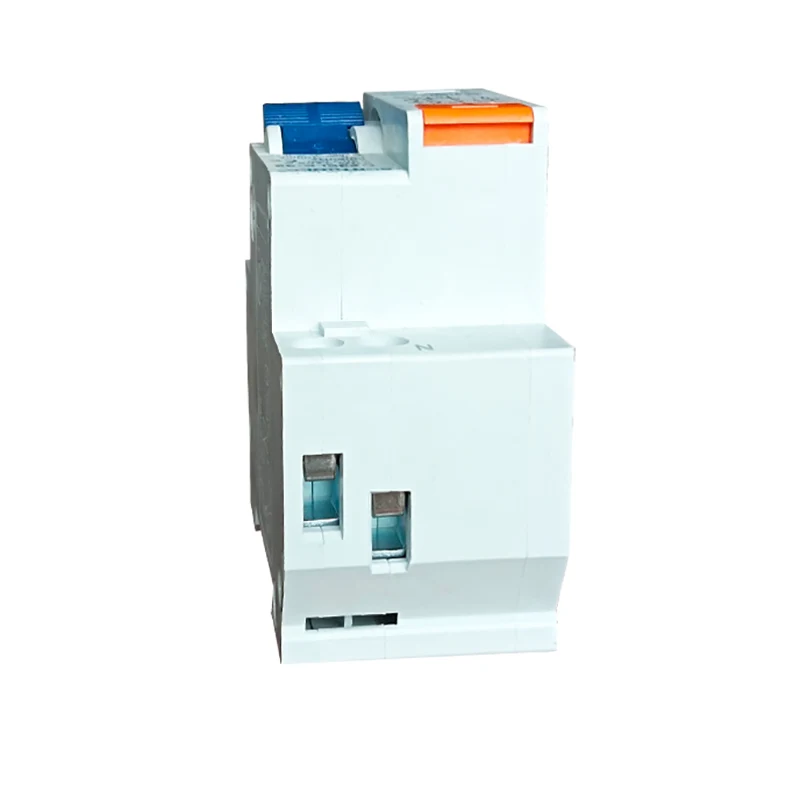

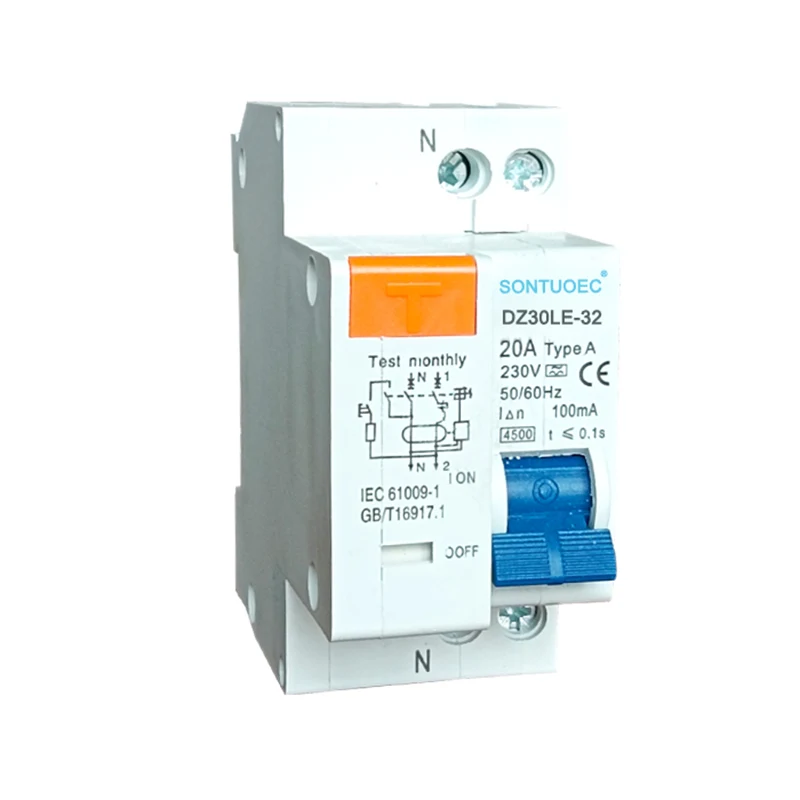

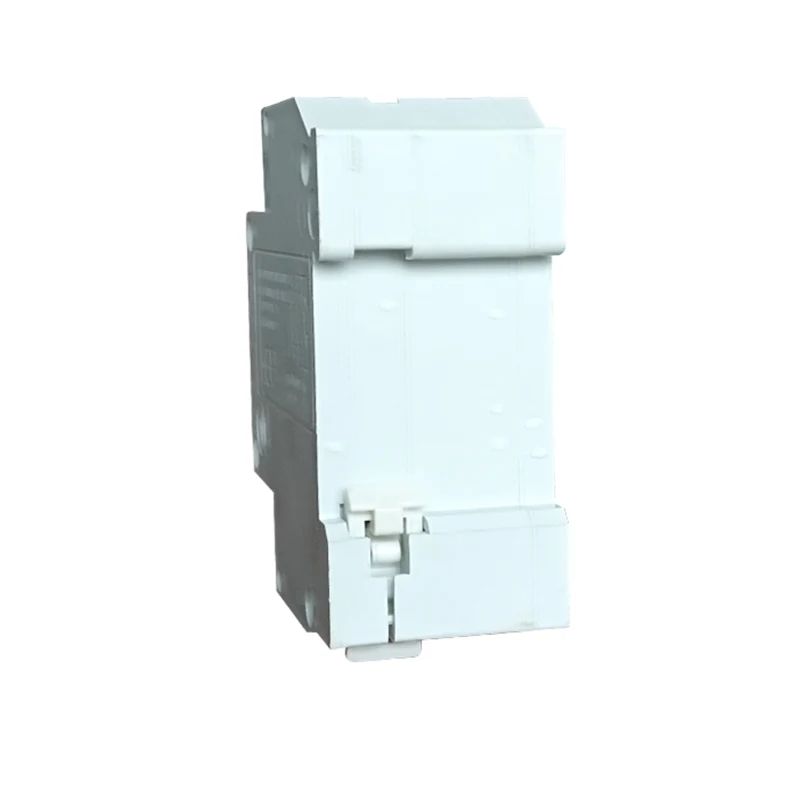

1p + n ඉලෙක්ට්රොනික් වර්ගයේ rcbois පරිපථයේ අවශේෂ වත්මන් (කාන්දු වීමේ ධාරාව) හඳුනා ගැනීම සඳහා විද්යුත් චුම්භක මූලධර්මය භාවිතා කරන විශේෂ පරිපථ කඩනය, විද්යුත් ගිනි හා පුද්ගලික විදුලි කම්පන අනතුරු වළක්වා ගැනීම. ඒ අතරම, පරිපථ හා උපකරණවල ආරක්ෂාව ආරක්ෂා කිරීම සඳහා පරිපථය අධික ලෙස පටවා ඇති විට හෝ කෙටි පරිපථයක් වන විට ස්වයංක්රීයව බල සැපයුම ස්වයංක්රීයව කපා දැමිය හැකිය.
නිෂ්පාදන නම |
DZ30L-63 |
|
ආකෘතිය |
ඉලෙක්ට්රොනික වර්ගය (MCB + RCD) |
|
ධ්රැවය |
1p + n |
1p + n |
ශ්රේණිගත වත්මන් (අ) |
6A, 10A, 16A, 20A, 20A, 25a, 32a, 40A, 63a |
|
නිශ්චිත කොන්දේසි සහිත අවශේෂ කෙටි පරිපථ ධාරාව |
3ka, 4.5ka; 6ka |
|
සම්මත |
IEC61009-1 |
|
විද්යුත් මචනා විඳදරාගැනීම |
චක්ර 4000 කට වඩා |
|
ශ්රේණිගත කිරීමේ අවශේෂ මෙහෙයුම් ධාරාව |
10ma, 30ma, 100ma, 300ma, 500ma |
අවශේෂ වත්මන් හඳුනා ගැනීම: පරිපථයේ අවශේෂ ධාරාවක් ඇති විට, ශුන්ය අනුක්රමය RCBO හි වර්තමාන වර්තමාන ට්රාන්ස්ෆෝමරය මෙම සං signal ාව හඳුනාගෙන එය සැකසීම සඳහා විද්යුත් සං signal ාවක් බවට පරිවර්තනය කරනු ඇත.
සං signal ා සැකසීම සහ සංසන්දනය: අනාවරණය කරගත් අවශේෂ වත්මන් සං signal ාව විස්තාරණය, පෙරීම සහ සැකසීම, පසුව පෙර සැකසූ ක්රියාව වර්තමාන වටිනාකම සමඟ සසඳන විට.
Action ක්රියාව: අවශේෂ ධාරාව පෙරසිසපුම් ක්රියාව ඉක්මවා යන විට, වර්තමාන වටිනාකම පෙරළීම ඉක්මවා යන විට, ප්රධාන පරිපථ බලය කපා හැරීම සඳහා RCBO යාන්ත්රණය අවුලුවන.
විද්යුත් චුම්භක මූලධර්මය: ඉතිරිකිරීමේ වර්තමාන හඳුනාගැනීම සඳහා විද්යුත් චුම්භක මූලධර්මය භාවිතා කිරීම, එය ඉහළ සංවේදීතාව සහ වේගවත් ප්රතිචාර වේගය මගින් සංලක්ෂිත වේ.
බහු ක්රියාකාරී ආරක්ෂාව: අවශේෂව වත්මන් ආරක්ෂණ ක්රියාකාරිත්වයට අමතරව, එයට අධික ලෙස ආරක්ෂණ ශ්රිතයක් ද ඇත, එය පරිපථ හා උපකරණවල ආරක්ෂාව පුළුල් ලෙස ආරක්ෂා කළ හැකිය.
ආරක්ෂිත සහ විශ්වාසදායක: RCBO උසස් හා විශ්වාසදායක ලෙස භාවිතා කරන අතර ඉහළ විශ්වසනීයත්වයක් සහ ආරක්ෂාවක් ඇති යාන්ත්රණය මුදා හැරීමේ යාන්ත්රණය.
Red ස්ථාපනය කිරීම පහසු සහ නඩත්තු කිරීම: RCBO හි ව්යුහය සාධාරණ ලෙස නිර්මාණය කර ඇති, ස්ථාපනය කිරීම පහසුය.
මෙම 1p + n විද්යුත් වර්ගය Rcbo ක්රියාකාරිත්වය අධික ධාරාව, කෙටි පරිපථය, පෘථිවියේ දෝෂයක් හේතුවෙන් විද්යුත් හි දෝෂයන්ගෙන් මිනිසා ආරක්ෂා කරන පරිපථ කඩනය සහ අවශේෂ වත්මන් උපාංගය ලෙස. එය උපරිම කෙටි පරිපථ වත්මන් 32 ඒ හෝ 63A දක්වා ස්වයං ආරක්ෂණයකි. සහ සම්මත IEC / EN 61009.1 සමඟ අනුකූල වීම.
1. පෘථිවියේ වරදක් / කාන්දු වීම සහ හුදකලා වීමේ ක්රියාකාරිත්වය සමඟ ආරක්ෂාව සැපයීම
2. කෙටි පරිපථ ධාරාව ධාරිතාවයට ඔරොත්තු දෙන
3. පර්යන්තයට සහ පින් / ෆෝක් වර්ගයේ බස්බාර් සම්බන්ධතාවය වෙත අයදුම් කිරීම
4. ඇඟිල්ල ආරක්ෂිත සම්බන්ධතා පර්යන්ත වලින් සමන්විත වේ
5. පෘථිවිය වැරදියි / කාන්දු වීම සිදු වූ විට, ශ්රේණිගත සංවේදීතාව ඉක්මවා යන විට පරිපථය විසන්ධි කරන්න
6. බල සැපයුම සහ රේඛීය වෝල්ටීයතාවයේින්ද සහ බාහිර ඇඟිලි ගැසීම්, වෝල්ටීයතා උච්චාවචනයන්ගෙන් නොමිලේ.
